船用铰接式便携烧烤支架结构设计

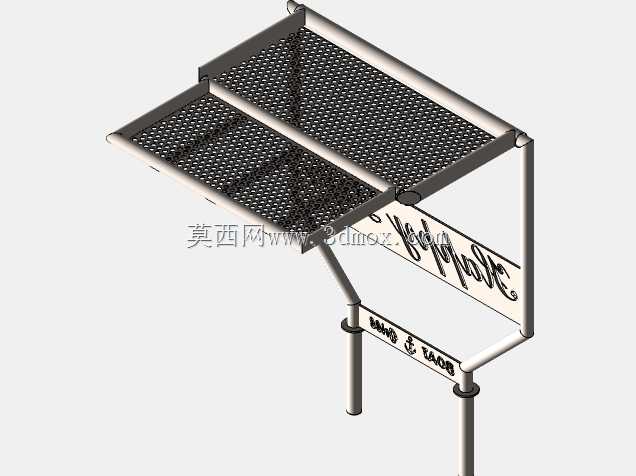

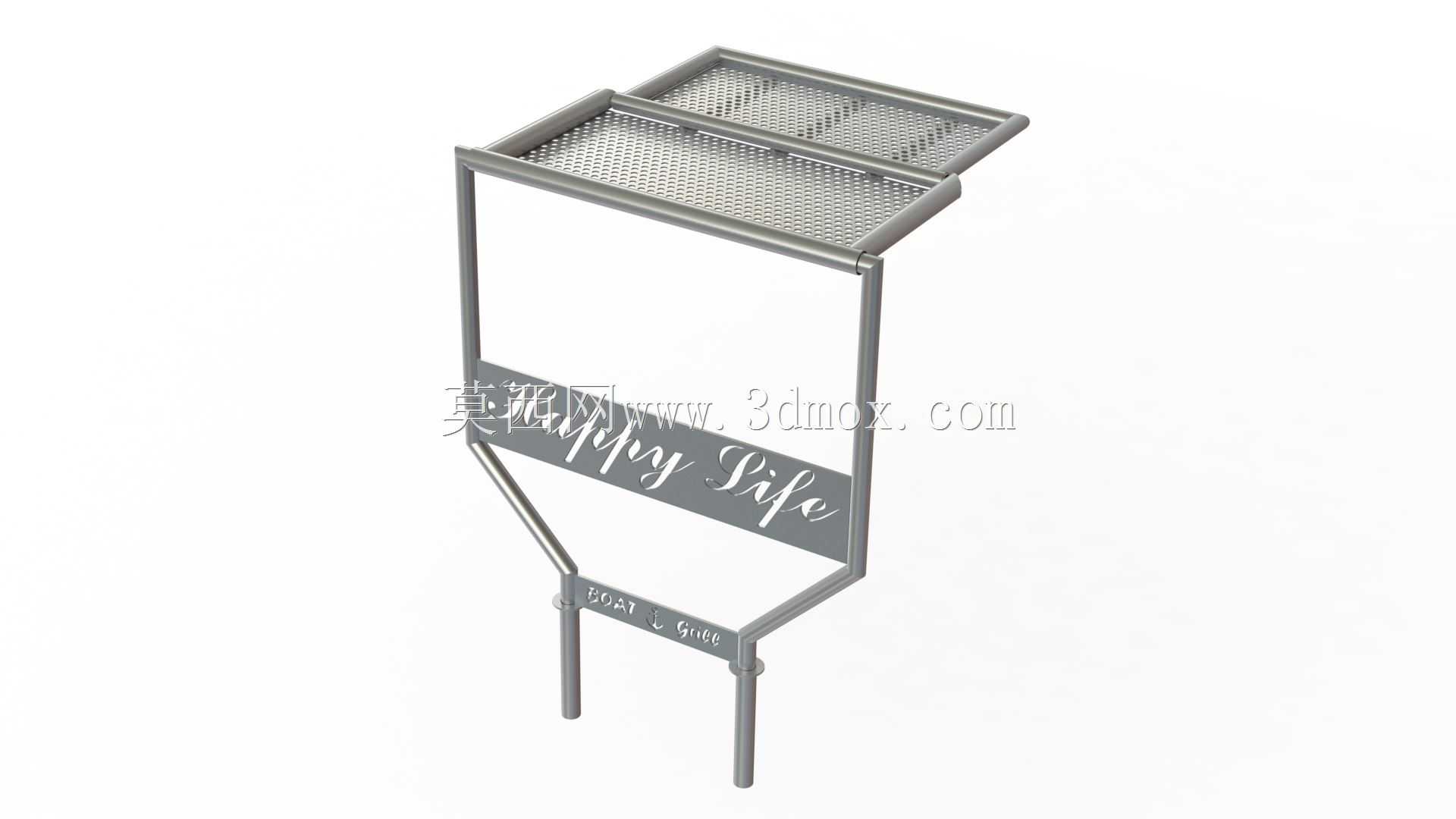

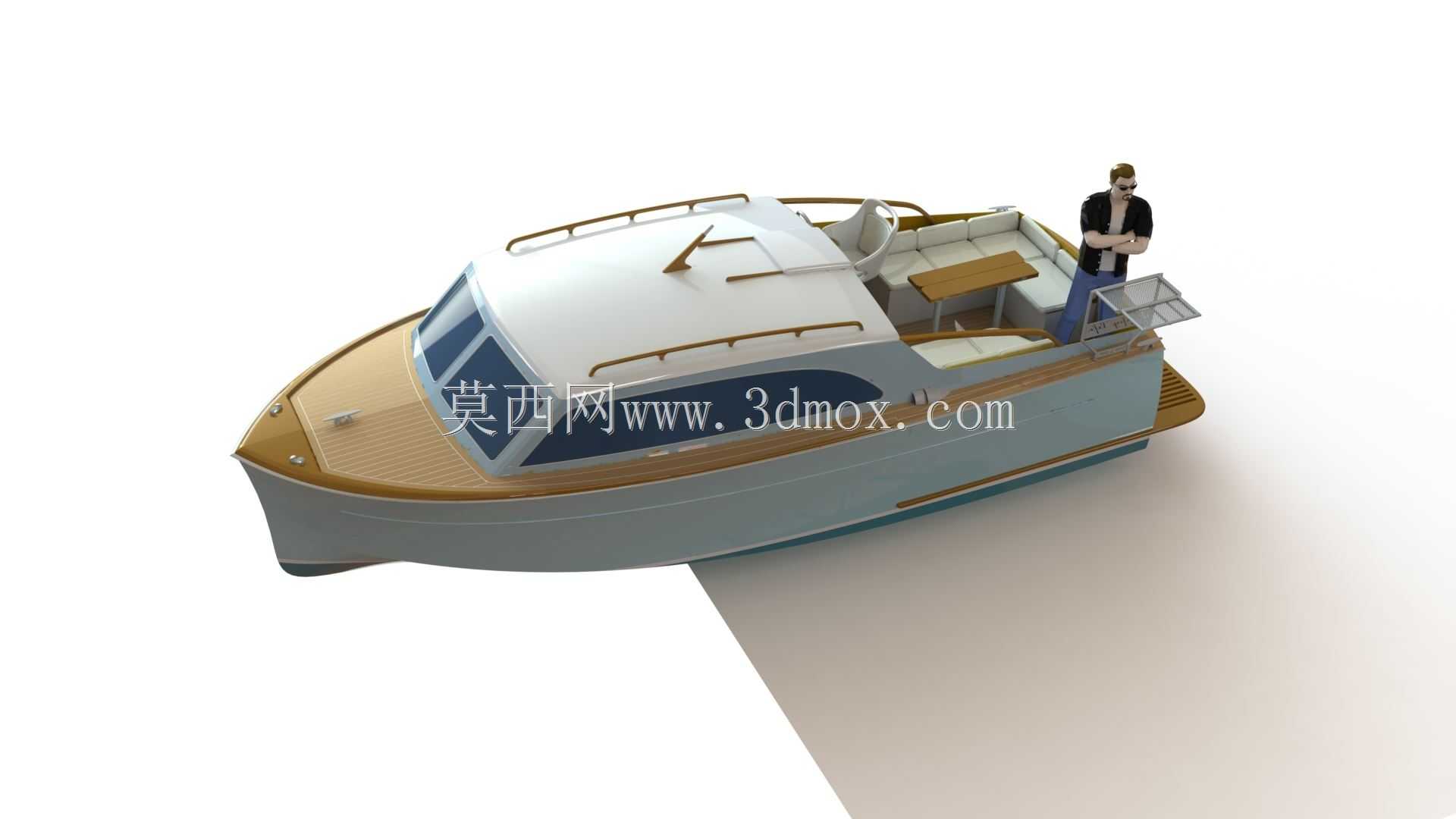

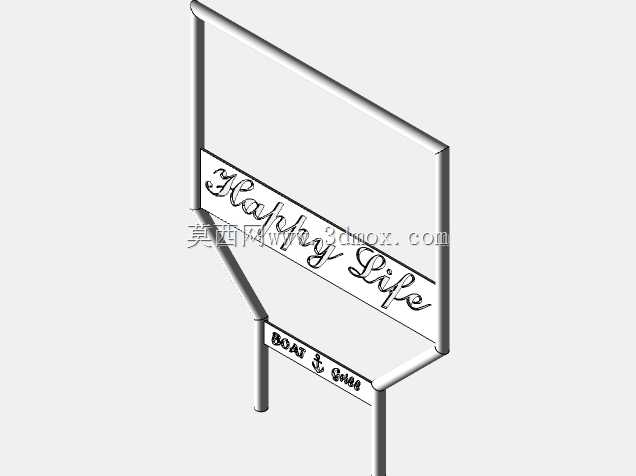

　　这款铰接式支架的核心应用场景集中在中小型快艇、休闲游艇的舷侧安装使用，解决船舶出行时户外烧烤的炊具固定难题，避免普通烧烤架在船体晃动时出现滑移、倾翻的安全隐患。从实际使用需求出发，船舶甲板空间本身较为局促，常规落地式烧烤架不仅占用有限的活动面积，在船体受浪涌产生横摇、纵摇时，没有可靠固定点的架体很容易移位，滚烫的烤网、炭盆一旦倾覆会直接威胁船上人员安全，同时也容易污损甲板饰面。这款支架采用单立柱插装配合铰接框架的结构形式，安装时仅需要在船舷侧预留对应直径的插装孔位，不需要大面积打孔破坏船体结构，插装深度根据船舷侧板厚度做适配调整，保证立柱插入后无径向晃动余量，立柱与上部框架的铰接点采用阻尼转轴结构，

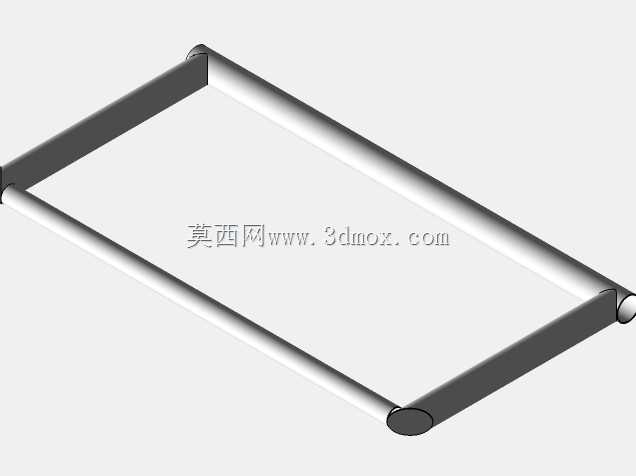

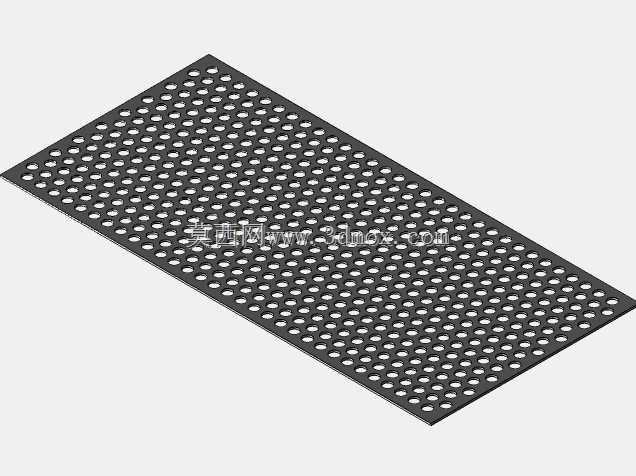

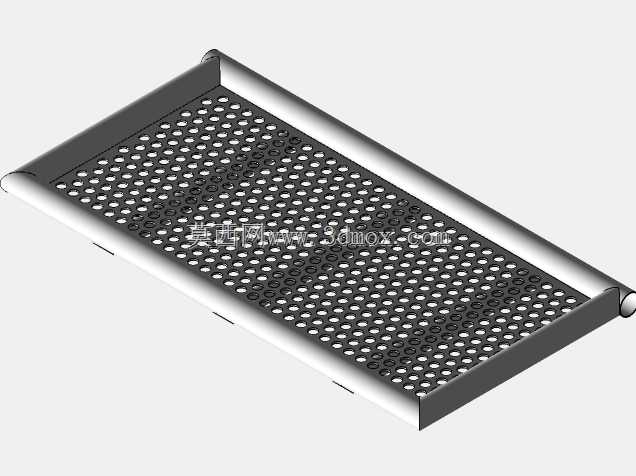

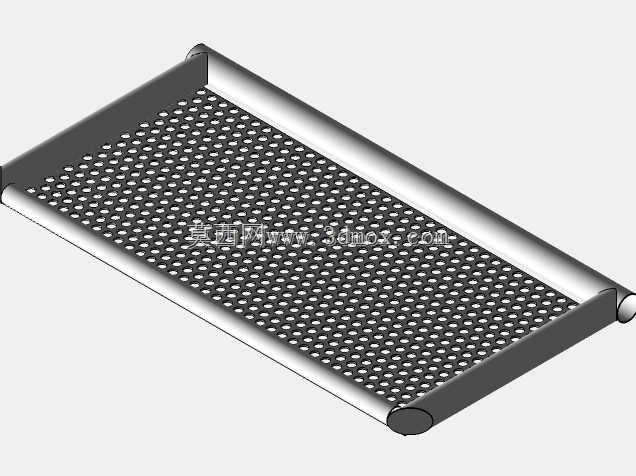

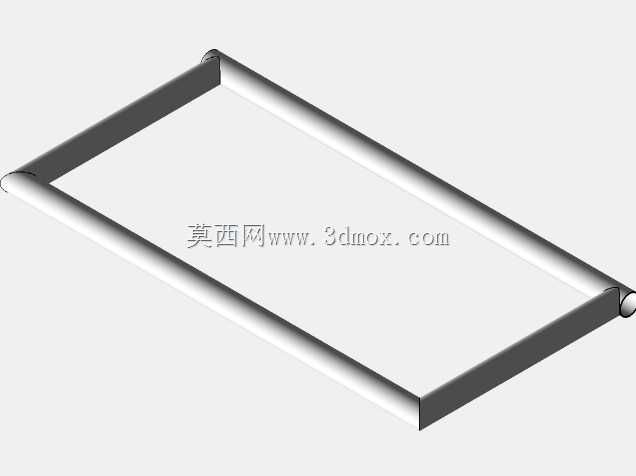

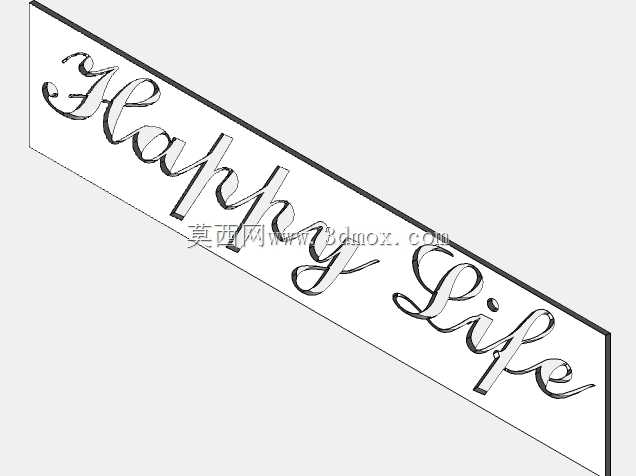

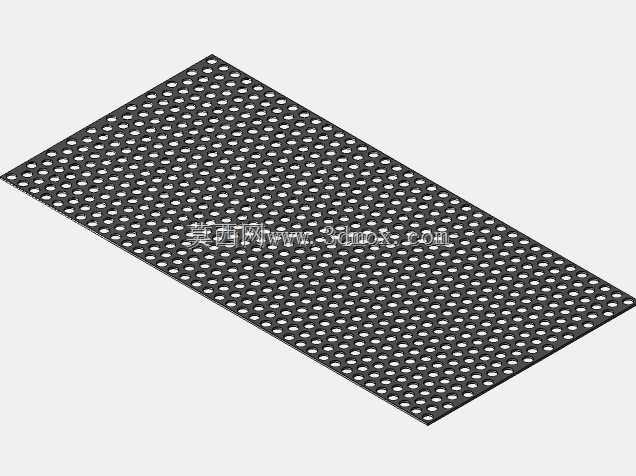

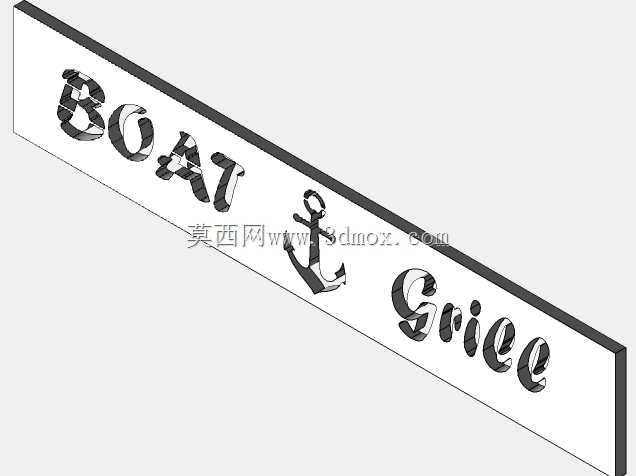

　　既可以在一定范围内调整烤网的水平角度，抵消船体小幅倾斜带来的架体歪斜，也能在不使用时将上部框架向下翻折贴合立柱，大幅缩小收纳体积，翻折后整体外轮廓尺寸控制在常规船用储物格的容纳范围内，不需要占用专门的大件储物空间。上部承载框架采用镂空网格设计，网格的开孔尺寸经过匹配验证，既可以承托常规一次性烧烤炭盘与烤网，不会出现炭盘滑落的问题，又能保证烧烤过程中炭灰的自然掉落，同时镂空结构大幅降低了整体自重，单人即可完成插装、展开、收纳的全流程操作，不需要额外辅助工具。框架边缘做卷边处理，避免金属锐边划伤操作人员，框架侧面预留的标识区域采用蚀刻工艺，不会因为长期接触高温、潮湿盐雾出现标识脱落的问题。从结构受力角度分析，

　　上部承载区域的均布载荷按照常规烧烤场景的最大承重设计，包含炭盘、食材、烤网的总重量下，框架的最大变形量控制在安全范围内，铰接点的抗剪切强度满足船舶最大横摇角度下的动载荷要求，不会出现铰接轴断裂、框架松脱的问题。立柱下部设置有限位凸台，插入船舷安装孔后凸台贴合船舷侧板表面，控制立柱的插入深度，同时避免支架整体向下滑移，立柱与安装孔的配合间隙控制在小间隙配合范围，既保证插拔顺畅，又不会因为间隙过大产生架体晃动。烤网承载面的高度经过人体工程学验证，站立操作时不需要过度弯腰或者抬臂，符合户外休闲操作的舒适高度要求，框架上部延伸出的小面积置物网格，可以临时放置烧烤夹、调料瓶等小物件，不需要额外搭配侧边置物台，进一步压缩了整体结构的占用空间。

　　考虑到船舶使用的高盐雾高湿度环境，整体结构采用不锈钢材质加工，所有焊接位置做钝化处理，铰接转轴位置采用无油润滑的耐磨衬套，避免长期使用后出现锈蚀卡滞的问题，不需要频繁加注润滑脂维护，降低使用过程中的保养工作量。在实际选型适配时，只需要确认船舷侧预留插装孔的直径与立柱直径匹配，安装位置周边无突出的舷边配件阻碍支架翻折展开即可，不需要对船体结构做额外改造，插装后不需要额外的紧固件锁死，依靠立柱与孔位的配合摩擦力以及支架自重即可保持稳定，拆卸时直接向上拔出立柱即可完成收纳，整个拆装过程耗时不超过半分钟，非常适合短途出海、临时停靠时的户外烧烤场景使用。
