手动螺旋顶升起重工具结构设计

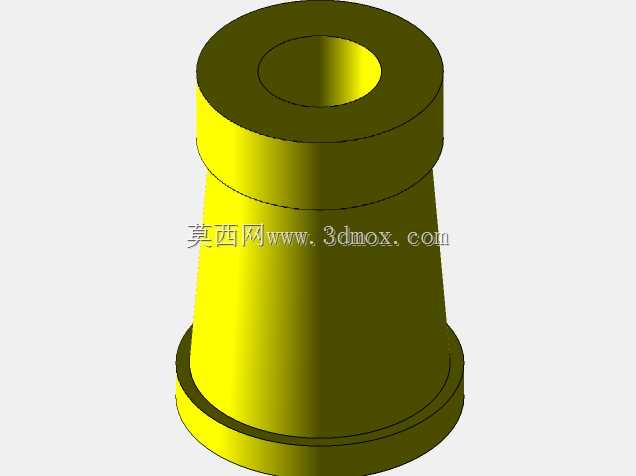

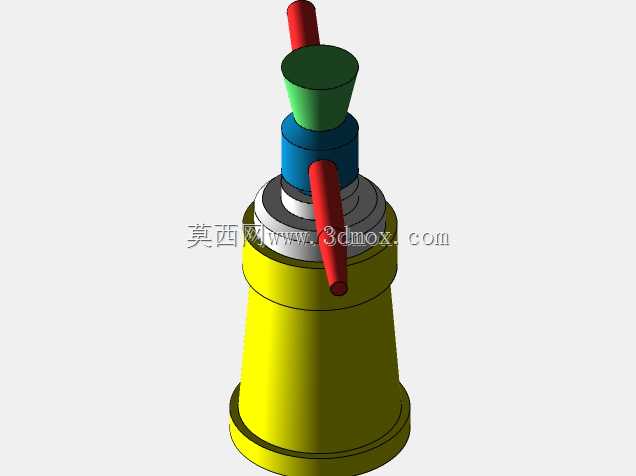

　　在设备检修、小型构件安装、机电设备拆装这类现场作业场景里，手动螺旋顶升工具的使用频率一直很高，它不需要外接动力源，依靠纯机械传动就能实现稳定的承重顶升，相比液压类顶升工具，不存在密封件老化泄漏、长期静置泄压的问题，在对支撑可靠性要求高、作业空间狭窄的工况下适配性极强。这套螺旋顶升结构的设计，核心围绕手动操作的力传递效率与承重稳定性展开，整体采用立式同轴布局，所有传动部件都集成在筒状基座内部，外露部件只有操作杆与顶部承托结构，能最大程度减少作业过程中杂物侵入传动副的概率，也能避免突出部件剐蹭周边设备或作业人员。从结构逻辑来看，下部的锥形筒状基座是主要的承重载体，底部做了加宽的法兰式支撑边，接触地面的支撑面做了防滑的平面处理，

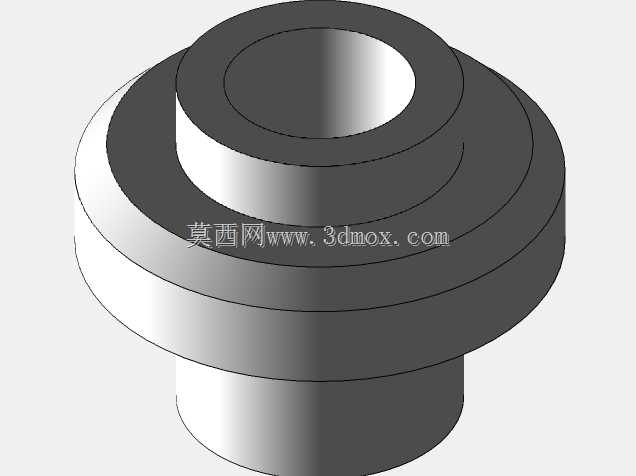

　　作业时不需要额外打基础固定，只要放置在平整硬质地面上就能保证支撑稳定性，基座内部加工有梯形内螺纹，和中心的顶升螺杆形成螺旋传动副，梯形螺纹的牙型强度高，传动过程中具备自锁特性，当顶升到位停止操作时，不需要额外的锁止机构就能保持当前顶升高度，不会因为承重负载出现自动回落的问题，这也是这类工具在检修作业中安全性的核心保障。上部的承托结构做了分层设计，最顶端的锥形承头可以适配不同接触面的被顶升物件，不管是平面的设备底座还是带圆弧面的构件，都能通过锥形面的自适应贴合保证接触受力均匀，不会出现局部应力集中压损被支撑件的情况；承头下方设置了多阶环形限位台阶，和基座上部的导向套配合，在顶升行程范围内全程对螺杆做径向限位，

　　避免螺杆伸出过长后出现径向晃动，保证顶升过程的同轴度。操作驱动部分采用了穿装式的横杆设计，操作杆可以在驱动套的径向孔内自由滑动，作业时可以根据操作空间的大小调整操作杆的伸出长度，空间狭窄时可以缩短力臂用小行程反复扳动，需要大顶升力时可以将操作杆伸出到最长，利用杠杆原理降低操作所需的手动力，不需要额外配套加力杆就能满足常规吨位的顶升需求。从安装边界与尺寸适配角度来说，这类手动螺旋顶升工具的整体收纳高度控制在常规工位器具的存放尺寸范围内，基座最大外径可以适配多数设备底座下方的预留顶升空间，顶升行程覆盖日常检修作业中常见的设备抬升高度需求，不需要额外搭配垫块就能完成从初始放置高度到目标作业高度的顶升过程。

　　设计过程中对传动副的受力做了针对性优化，螺纹副的接触长度做了冗余设计，保证在额定承重下螺纹牙的单位面积压力处于材料许用应力范围内，长期反复使用也不会出现螺纹滑牙、变形的问题；基座的筒壁厚度按照偏心受载的最恶劣工况做了强度校核，即使被顶升物件的重心存在一定偏移，基座也不会出现塑性变形。导向套与螺杆之间预留了合理的配合间隙，既不会因为间隙过大出现晃动，也不会因为间隙过小在有少量灰尘、铁屑侵入时出现卡滞，日常维护只需要定期在螺纹副和导向面涂抹润滑脂就能保证操作顺畅，不需要复杂的拆解保养。在实际使用场景中，这类螺旋顶升工具除了常规的设备抬升作业，还可以作为工装夹具的辅助支撑、重型构件装配时的高度微调机构使用，因为其自锁特性，长期支撑状态下的高度稳定性远优于液压类工具，在需要长时间保持支撑高度的装配、焊接作业中，不会因为微泄压导致构件位置偏移，能有效保证装配精度。整体结构没有复杂的异形零件，所有部件都可以采用常规的机械加工工艺制作，螺杆采用调质处理的中碳钢加工，基座采用铸铁或者焊接结构件制作，零部件的加工精度要求不高，普通的车削加工就能满足装配要求，后期维修更换配件也十分方便，不管是批量生产还是单件加工都具备很好的工艺经济性。
