开槽法兰式铸铁端盖结构设计

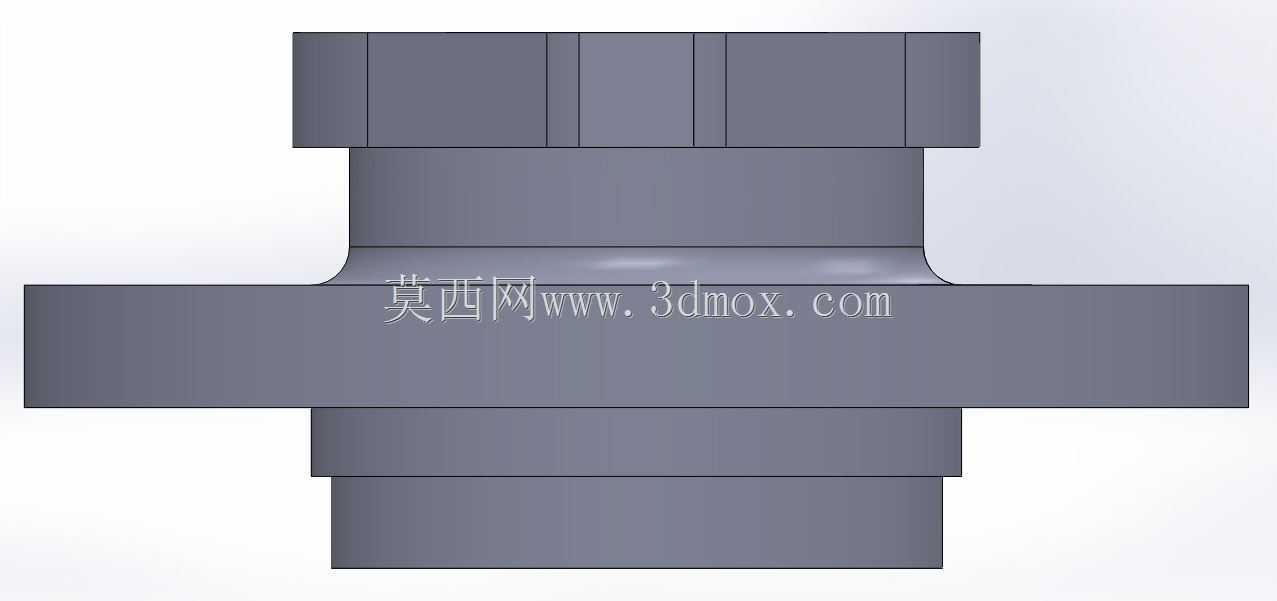

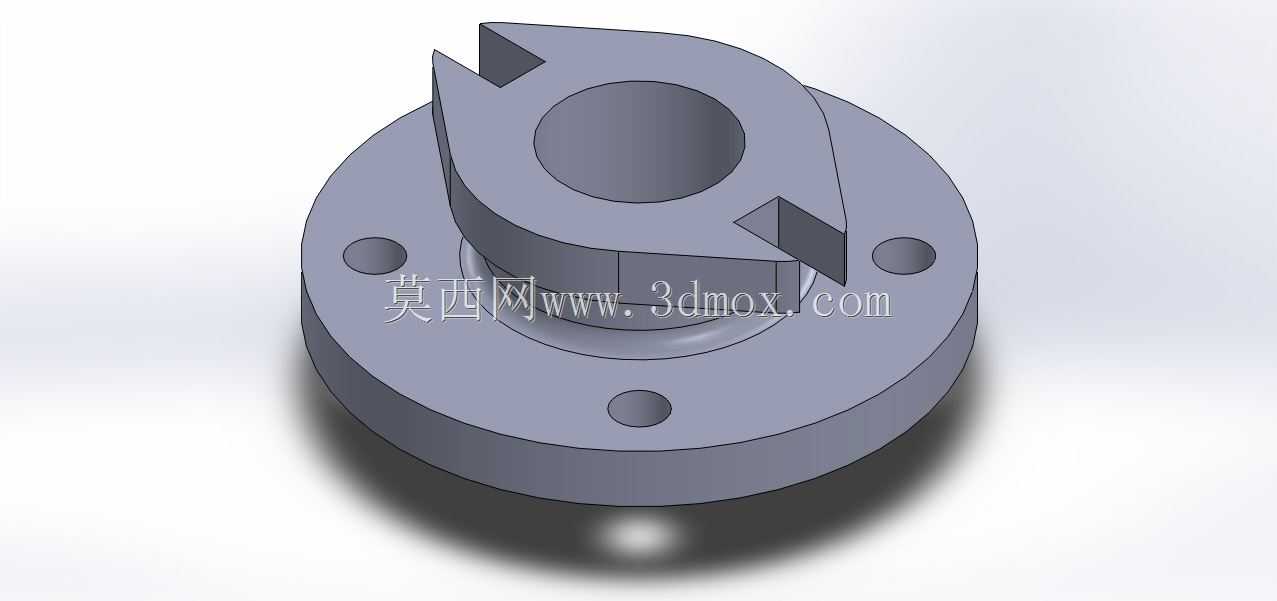

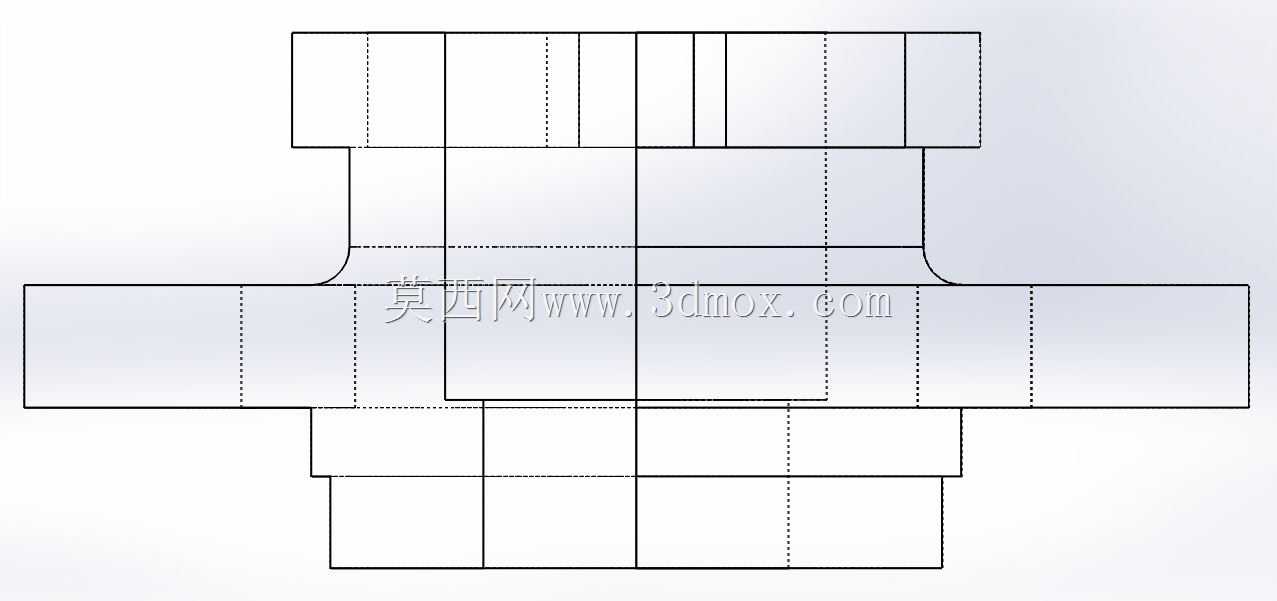

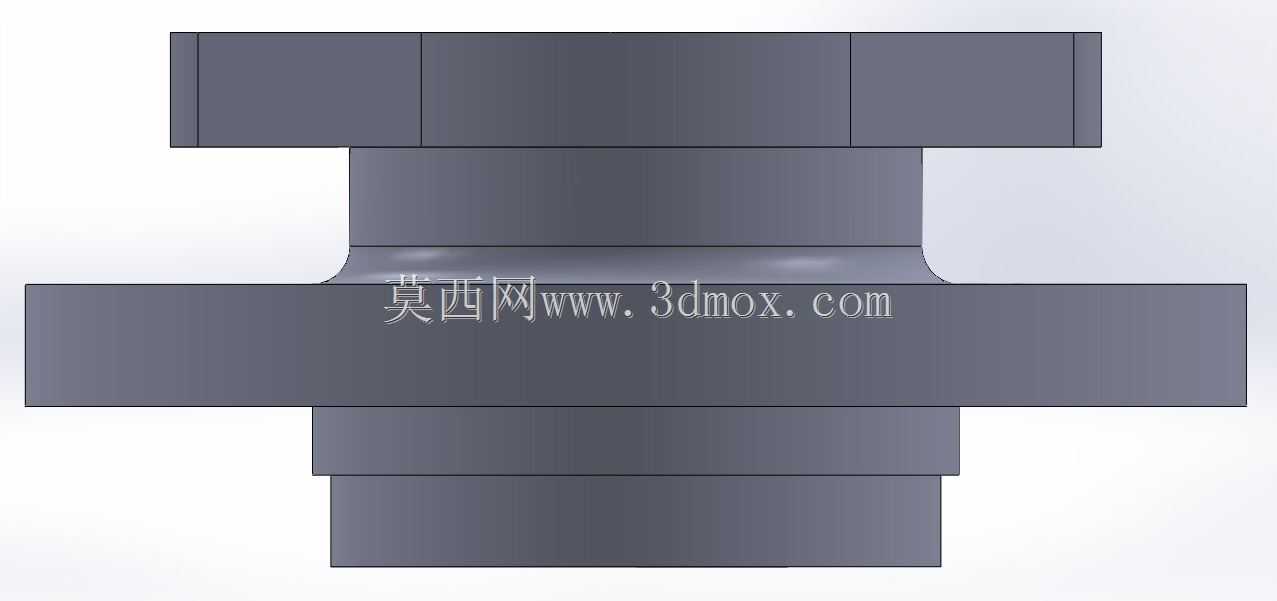

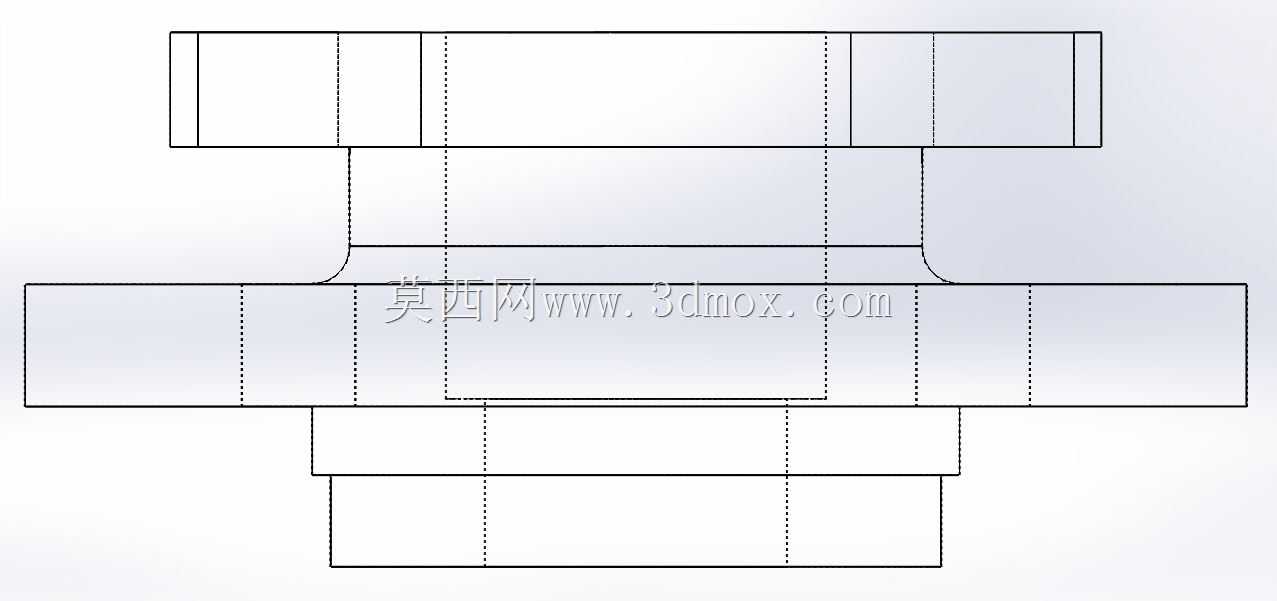

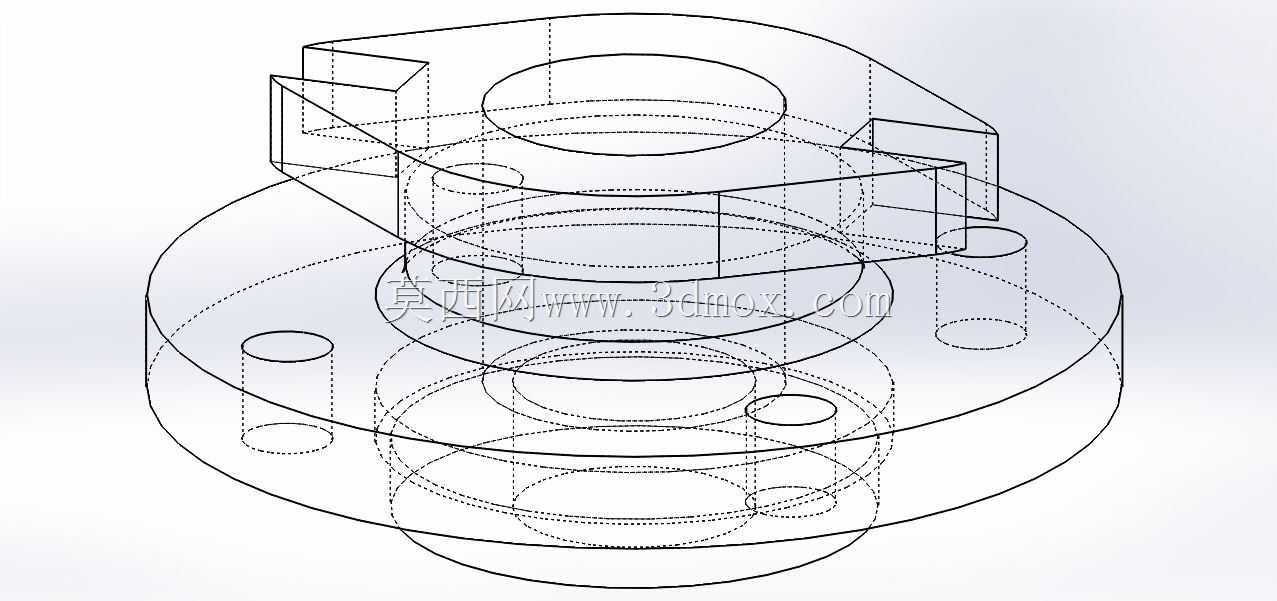

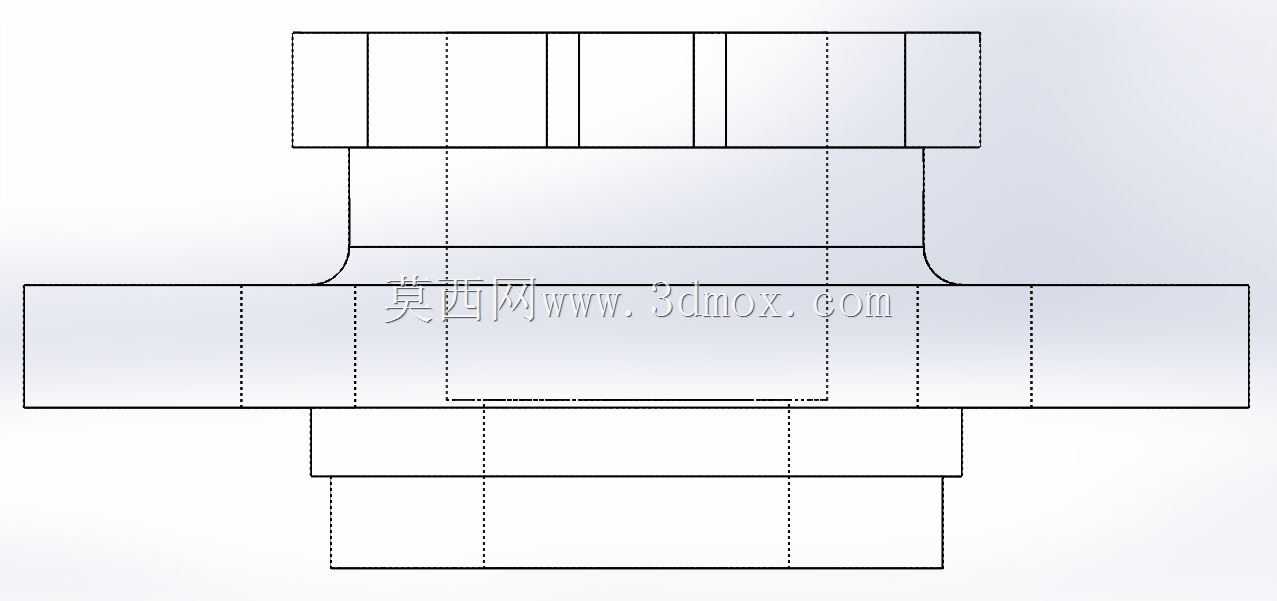

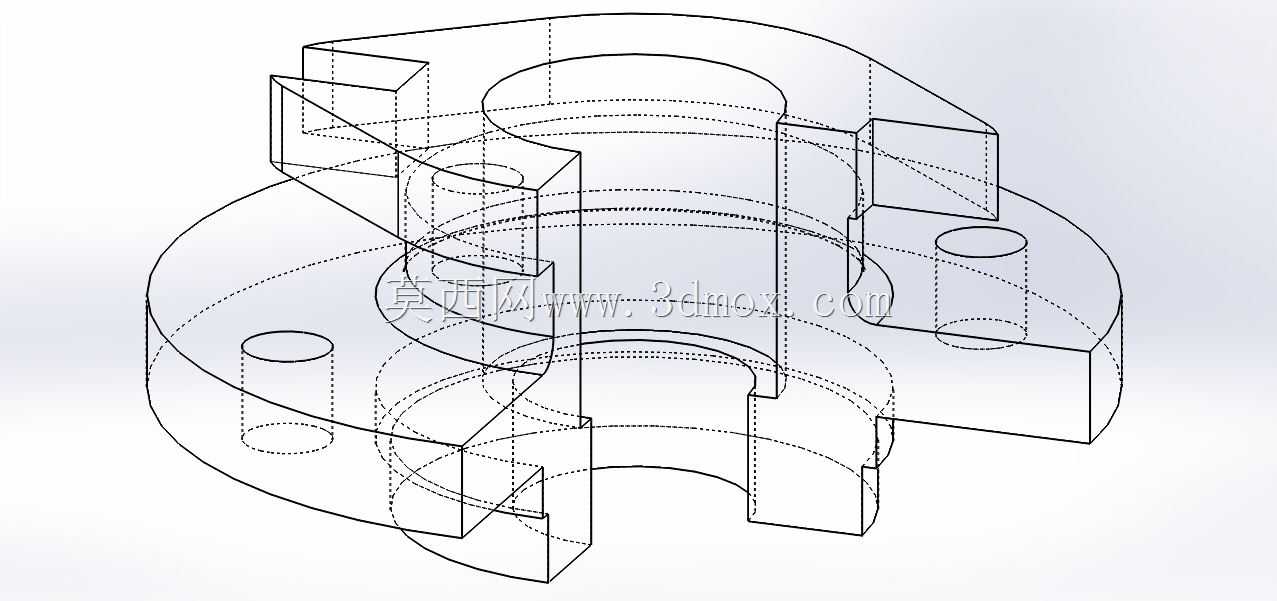

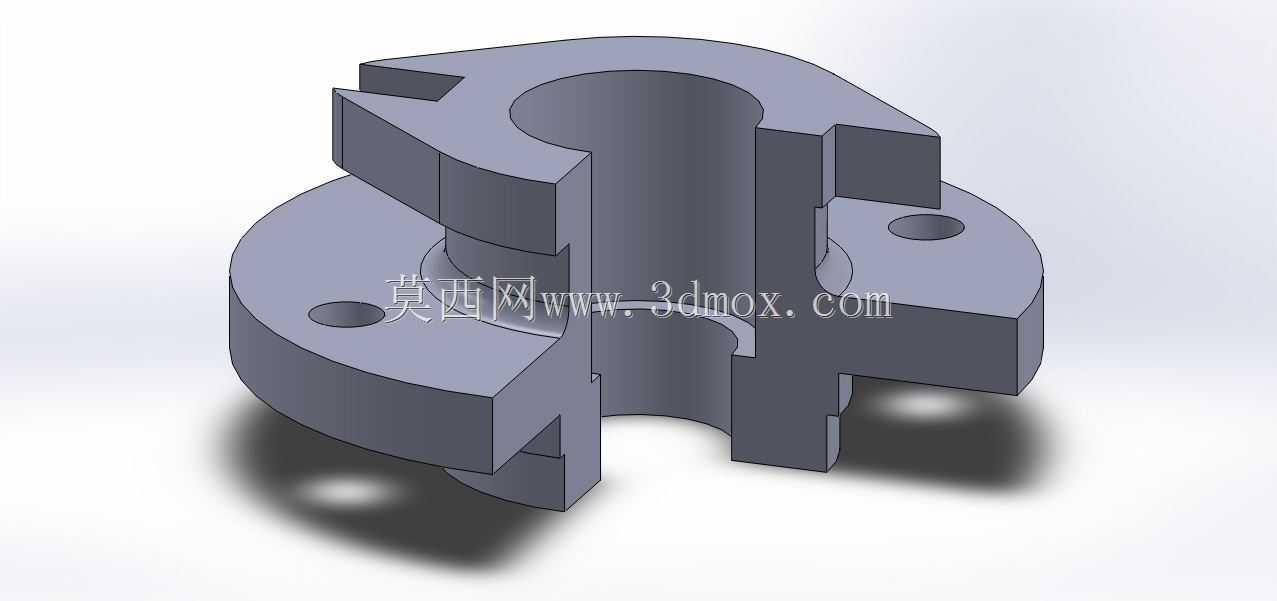

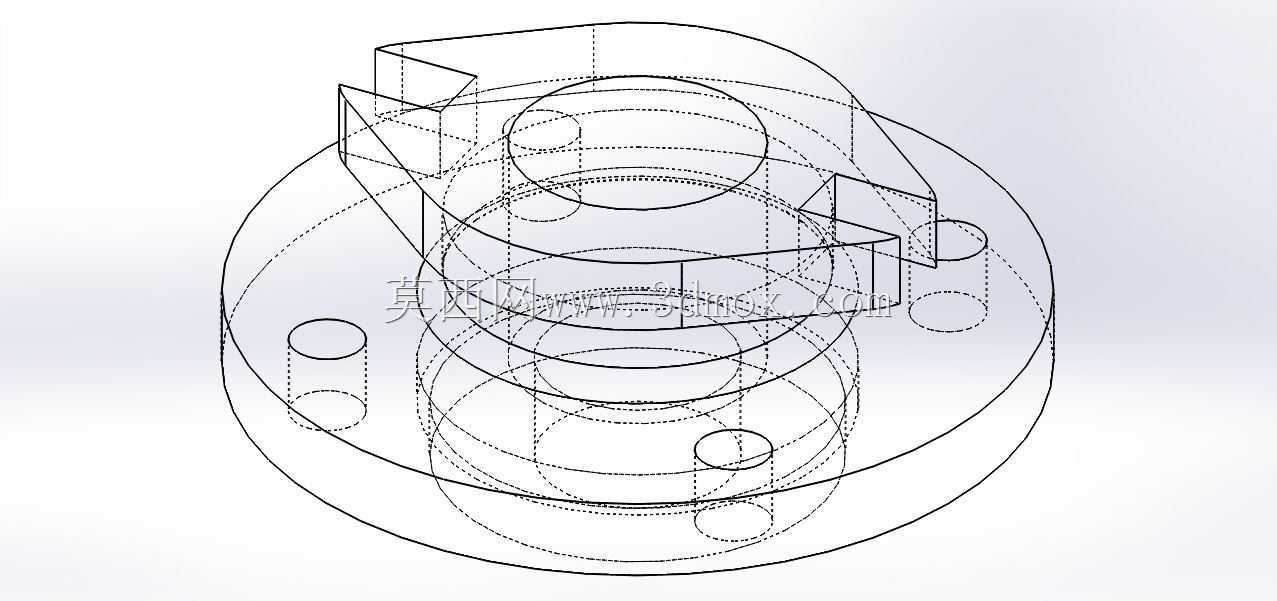

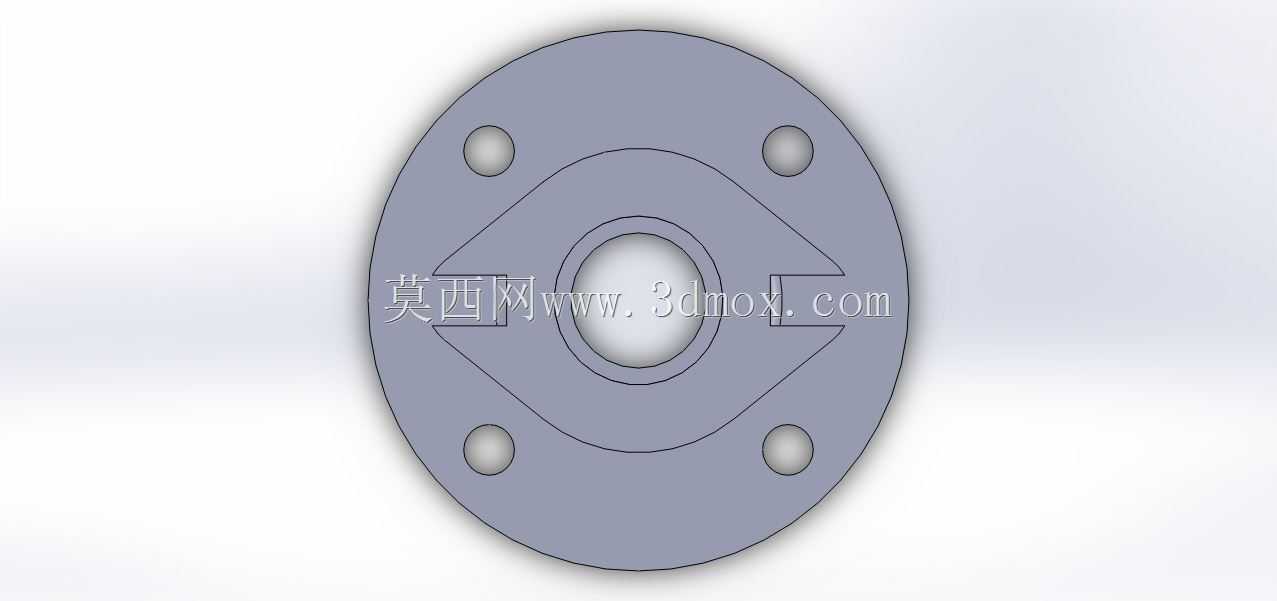

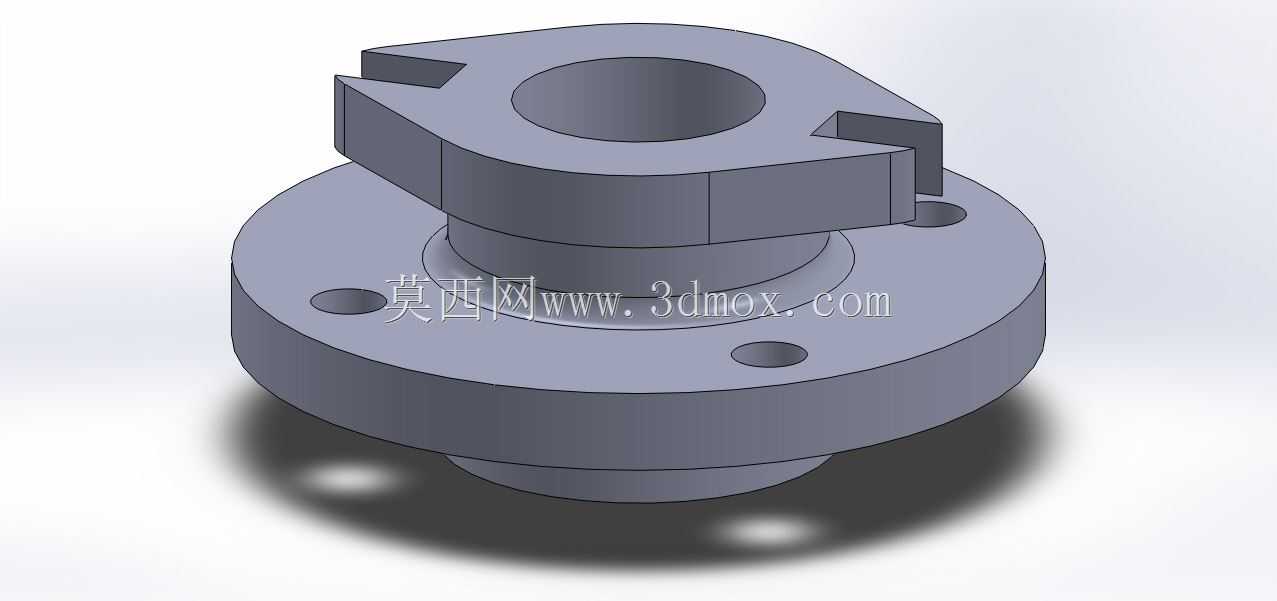

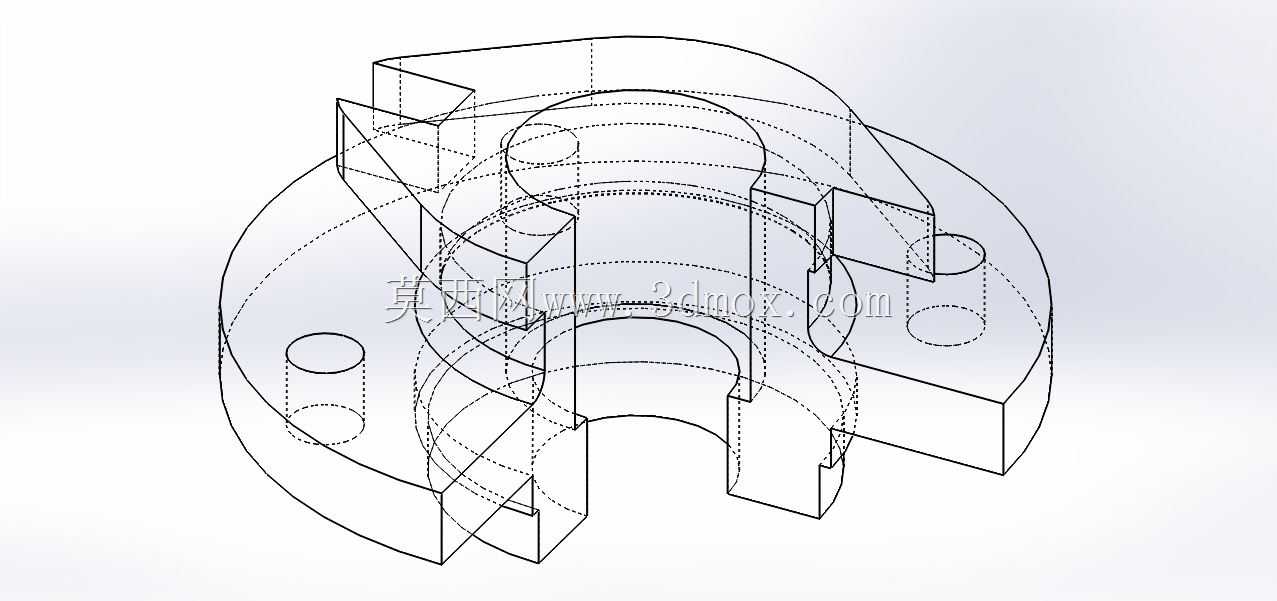

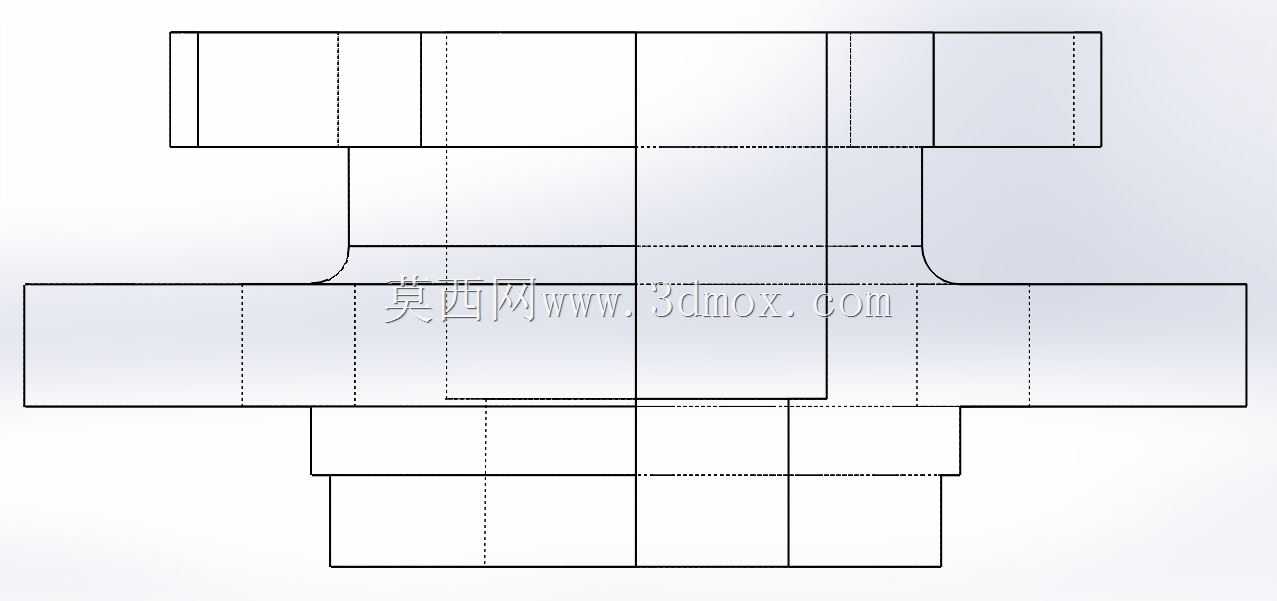

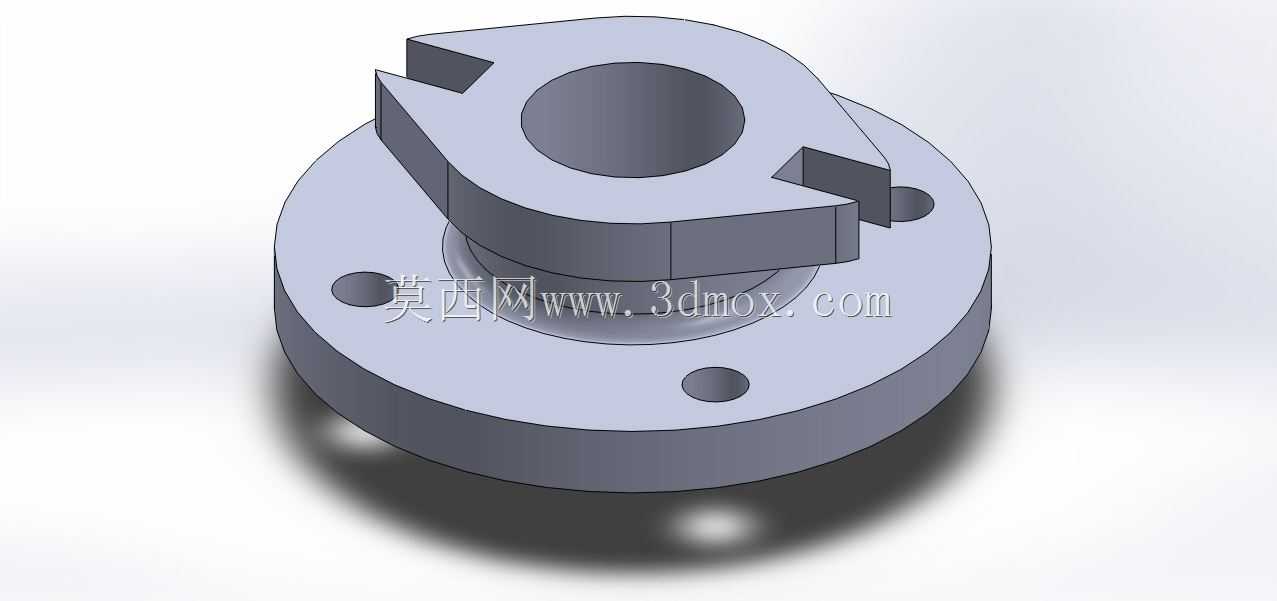

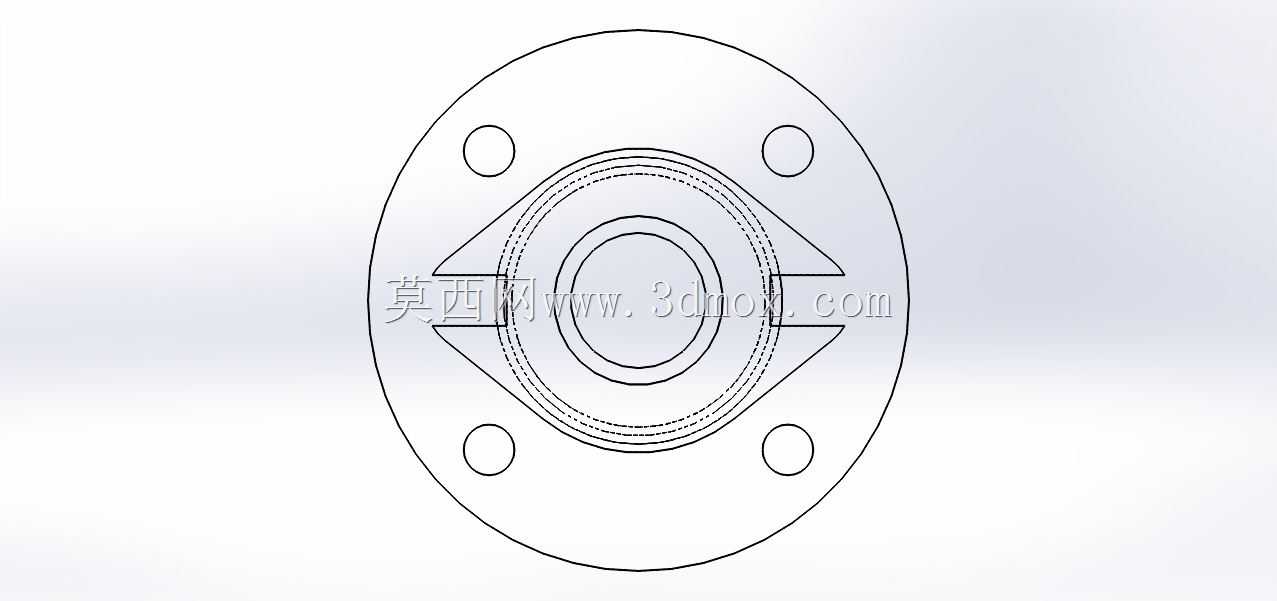

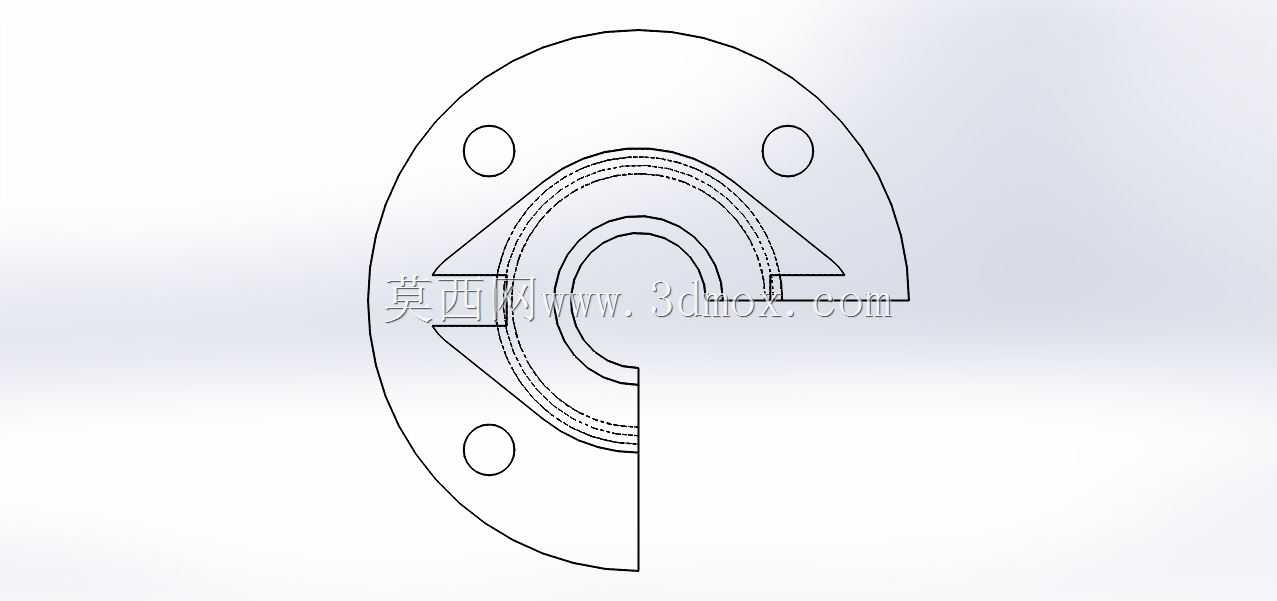

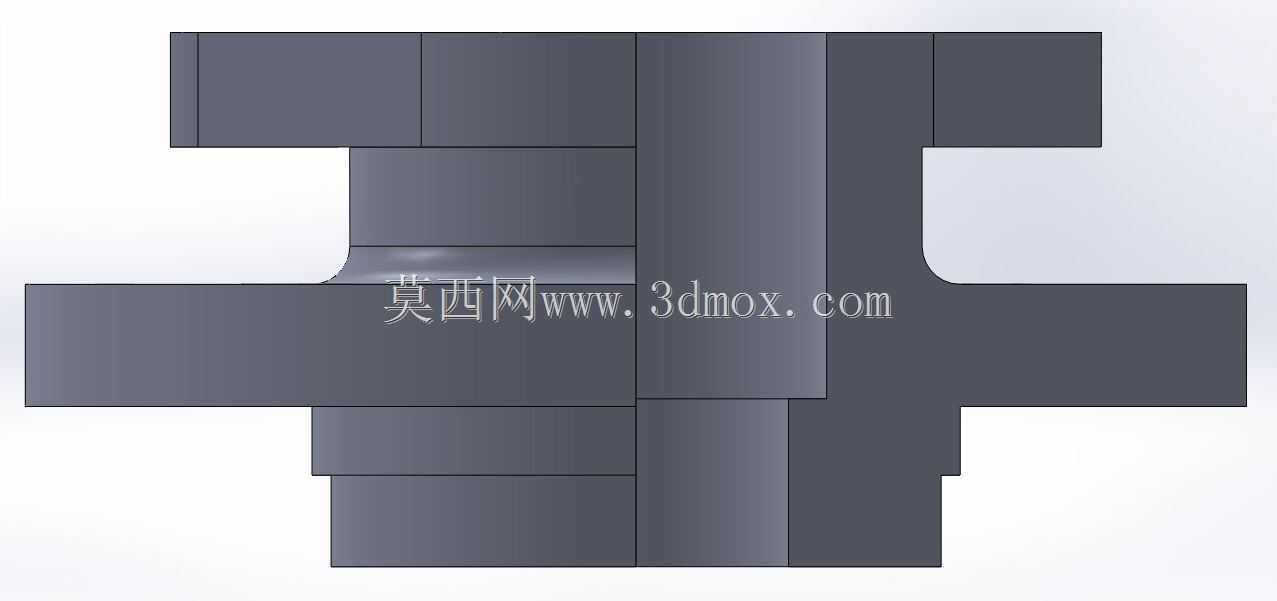

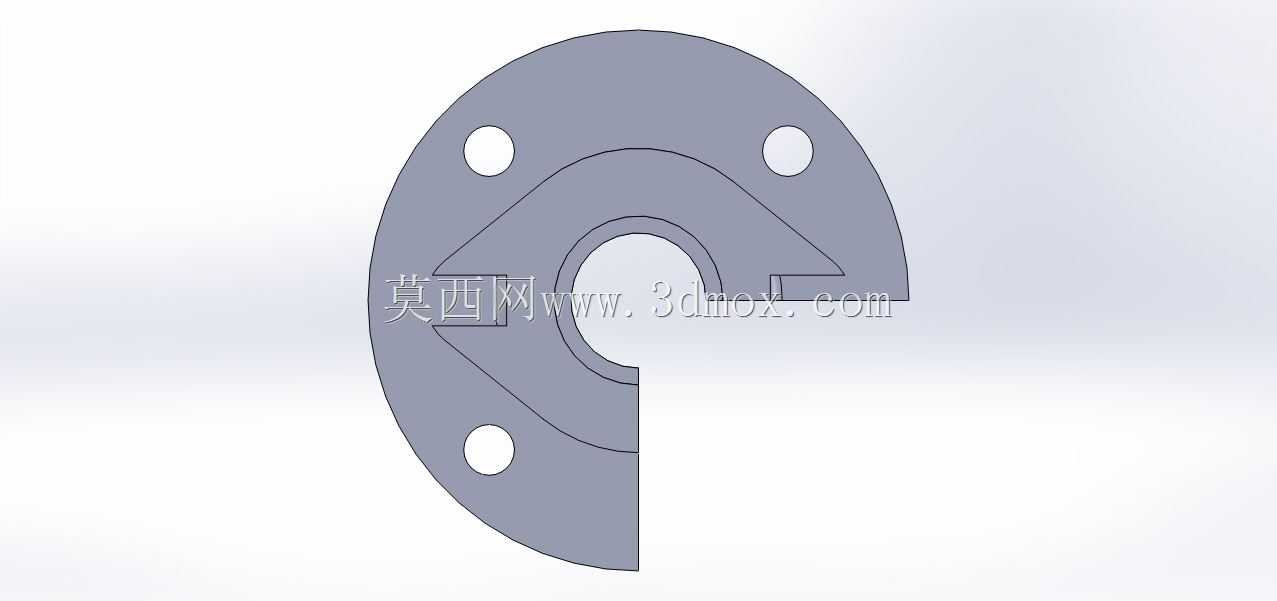

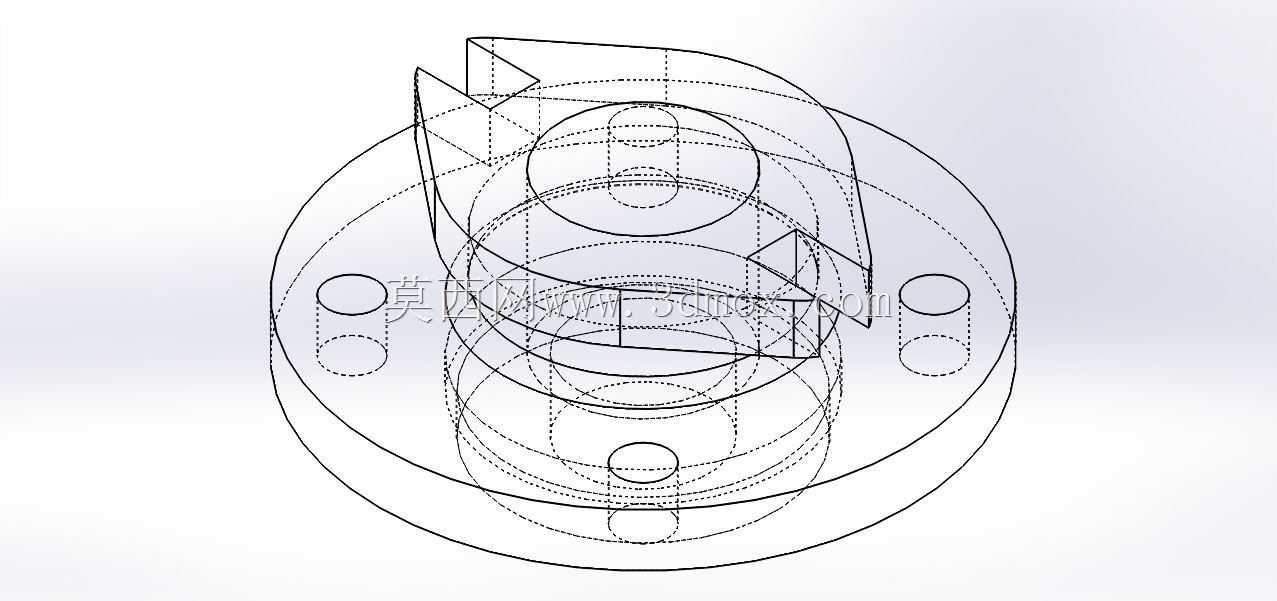

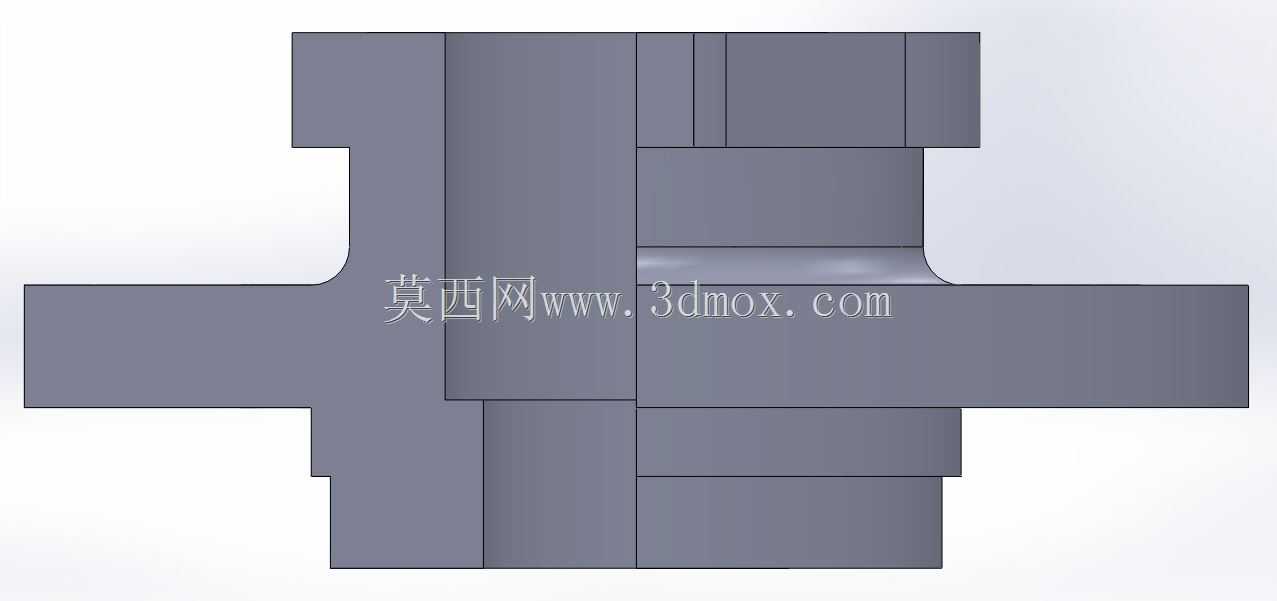

　　这类带周向开槽的法兰式铸铁端盖，多应用在中小型通用机械设备的轴端防护、腔体密封以及轴向定位场景中，常见于减速机输出端、小型离心泵轴承腔端部、轻工输送设备的辊筒轴端位置，承担着阻挡腔体内部润滑介质外泄、阻挡外界粉尘与切削杂质进入设备腔体、同时为内部轴承提供轴向限位支撑的作用。从结构设计逻辑来看，下部圆盘法兰是整个零件的安装基准面，法兰上对称开设的两个光孔，用于穿装固定螺栓，安装时法兰端面与设备腔体的加工端面完全贴合，依靠螺栓预紧力实现端面密封，这两个安装孔的中心距公差通常控制在±0.1mm范围内，避免安装时出现螺栓错位无法装配的问题。上部的筒状结构是伸入设备腔体的配合段，外径与腔体的安装内孔采用间隙配合，配合公差通常选H8/h7，

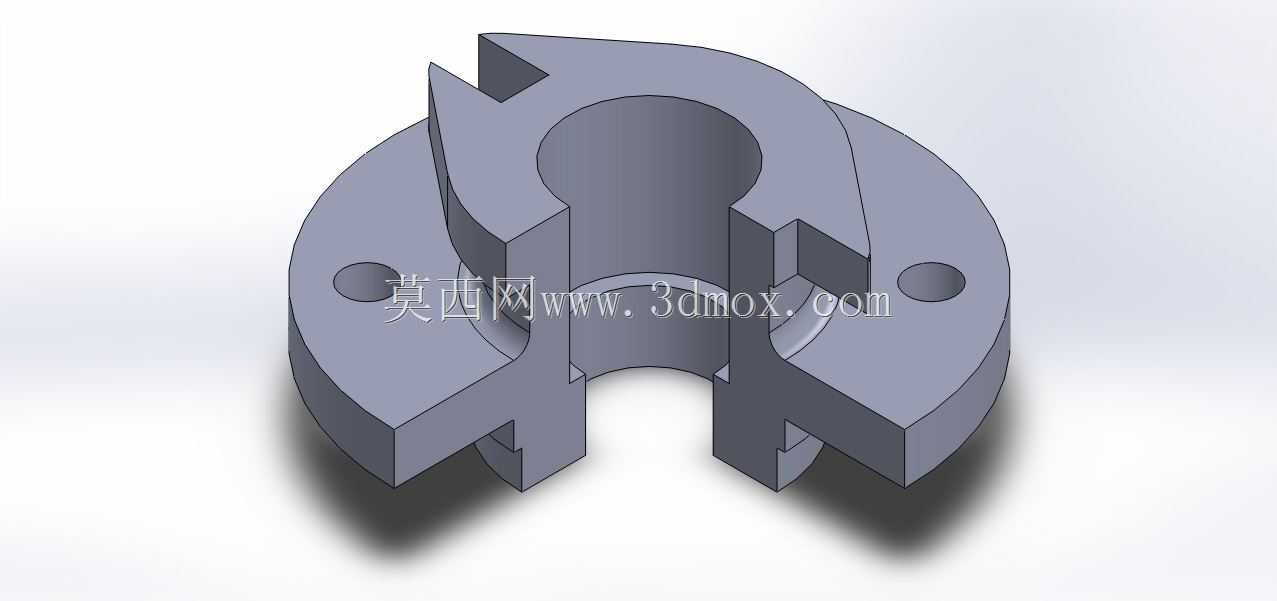

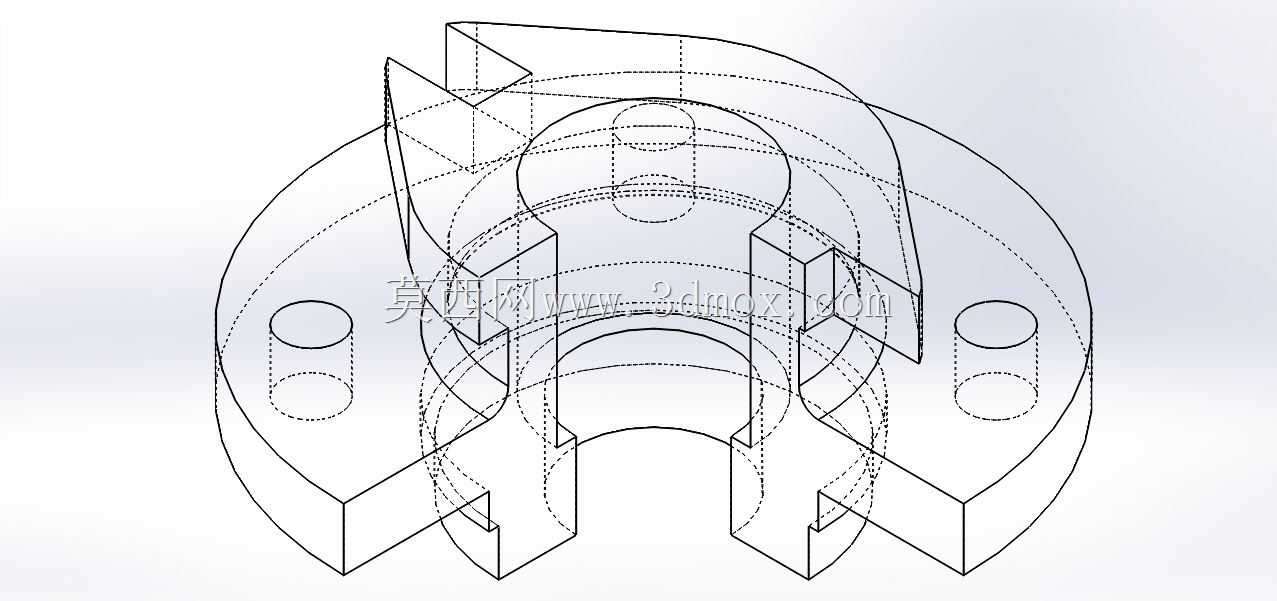

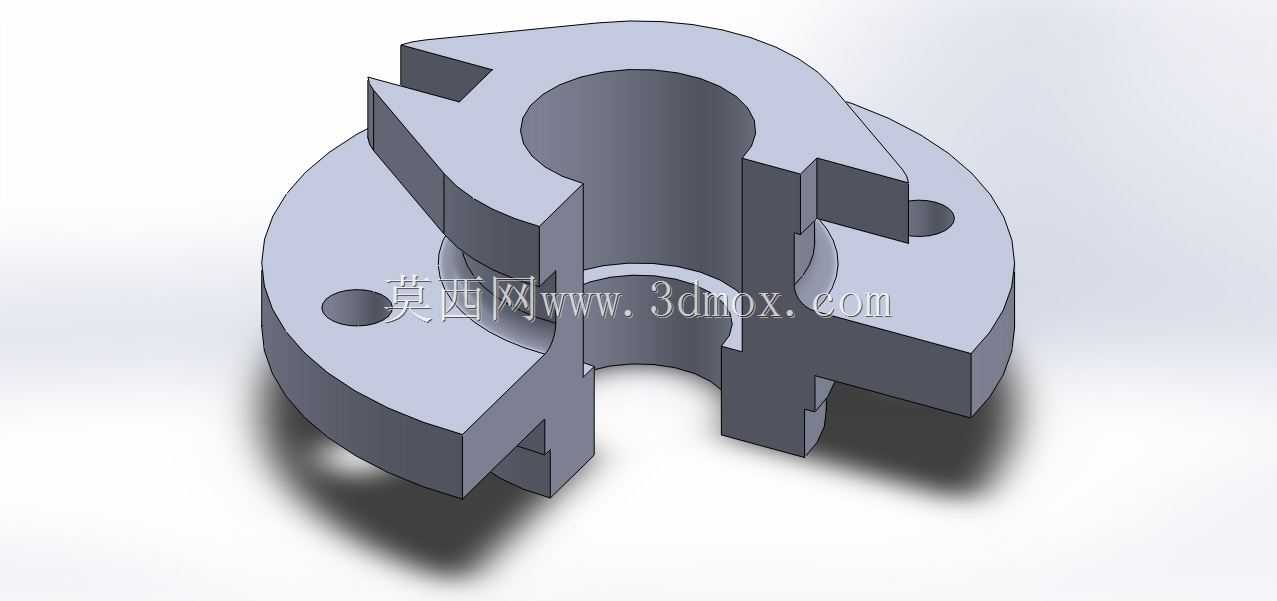

　　既保证装配时可以顺利推入，又不会因为间隙过大导致密封失效或者定位偏移。筒壁与法兰上开设的四个对称轴向开槽，是这个零件区别于普通平端盖的核心设计，这类开槽主要有三个工程作用：第一是避让设备内部的卡簧、定位销或者外接的传动拨叉，让端盖安装后不会和腔体内部的运动部件发生干涉；第二是在需要调整内部轴承间隙的场景中，维修人员可以通过开槽伸入调整工具，不用完全拆卸端盖就能完成间隙微调，减少设备维护的拆装工作量；第三是作为润滑脂的补充通道，部分低速重载工况下，可以通过开槽向腔体内部补充润滑脂，不用拆解整个端盖结构。零件中心的通孔是为了穿过设备的传动轴，通孔的内径比传动轴外径大2-3mm，避免轴转动时和端盖发生摩擦，

　　同时通孔边缘做了1×45°的倒角，既可以去除加工毛刺，也能在装配时引导轴顺利穿过，不会刮伤轴表面的防锈层或者密封件。从材质选择来看，采用铸铁材质是因为铸铁的减震性能优异，设备运行时产生的振动可以通过端盖的铸铁结构有效衰减，同时铸铁的铸造性能好，这类带复杂开槽的结构可以通过一次铸造成型，后续只需要对法兰端面、配合外圆、中心通孔进行少量机加工就能达到使用精度要求，加工成本远低于钢制焊接件。安装边界方面，这类端盖的法兰外径通常比腔体安装止口大20-30mm，保证有足够的空间布置安装螺栓，筒状部分的伸入长度根据腔体内部轴承的位置确定，通常比轴承外圈的端面高出2-3mm，保证可以可靠顶住轴承外圈实现轴向定位，不会出现轴承窜动的问题。

　　设计这类零件时需要注意，开槽的位置要和设备内部的干涉部件完全对应，开槽的宽度要比被避让的零件尺寸大1-2mm，预留出装配误差的余量，同时开槽的根部要做圆角过渡，避免应力集中导致零件在螺栓预紧力或者设备振动作用下出现开裂，法兰上的安装孔要做沉孔设计，让螺栓头可以完全沉入沉孔内，避免螺栓头突出法兰端面影响安装贴合度。在实际工况使用中，这类端盖的法兰端面通常会加装0.5-1mm厚的耐油橡胶垫片，填补法兰端面加工留下的微观不平度，提升密封性能，对于有防水要求的户外使用场景，还会在中心通孔位置加装骨架油封，油封和端盖的内孔采用过盈配合，和传动轴表面紧密贴合，进一步阻挡外界水汽进入设备腔体。
