BPW16-24弹簧制动气室结构三维设计

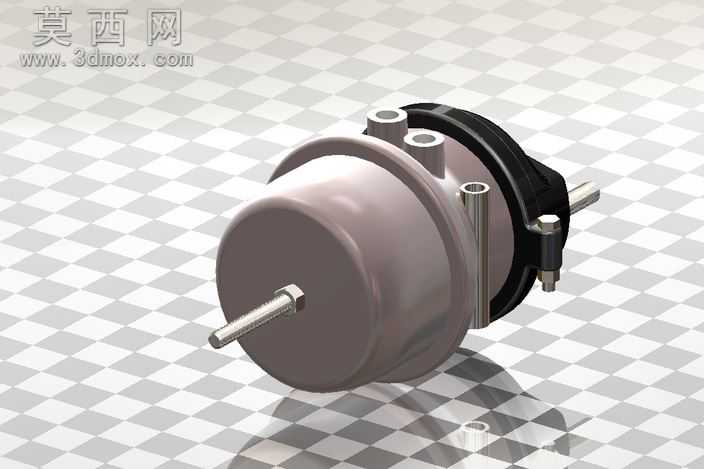

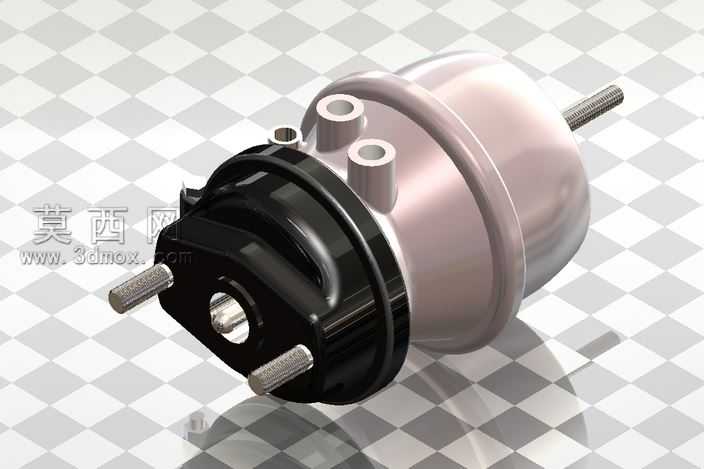

本作品为BPW16-24型弹簧制动气室的三维结构建模，整体采用参数化建模思路完成，先通过测绘实物获取各部件的基础尺寸参数，在三维建模环境中依次完成壳体、端盖、推杆、接口接头等核心零件的独立建模，再按照实际装配关系完成整体装配约束，还原制动气室的真实结构比例。建模过程中对金属壳体部分采用了高反光金属材质，模拟铸铝壳体的哑光金属质感，前端黑色端盖部分采用硬质工程塑料材质，还原原车部件的橡胶密封与塑料端盖的视觉效果，推杆部分采用镀锌金属材质，呈现出金属杆件的亮面金属质感。整体渲染采用棋盘格地面作为展示背景，搭配柔和的环境光与定向补光，清晰呈现部件的轮廓层次与结构细节，所有接口、安装螺柱的位置都严格按照实物比例还原，没有添加多余的移动部件，仅做静态结构的仿真还原，完整呈现了弹簧制动气室的外部结构特征与安装接口布局。建模时重点还原了气室的鼓形壳体轮廓、前端的多螺柱安装结构、顶部的三个气路接口的位置与尺寸，确保模型的结构比例与实物完全一致，可用于汽车制动系统的教学演示、结构认知以及相关配套部件的设计参考，模型整体结构完整，各部件的衔接关系清晰，材质区分明确，能够直观展现弹簧制动气室的外观形态与结构组成。
