内燃机曲柄连杆机构曲轴组件结构

　　这套曲轴组件是往复式动力机械里的核心传动部件，日常接触最多的应用场景就是车用内燃机、小型通用汽油机、空压机这类需要把活塞往复直线运动转化为旋转扭矩输出的设备，没有这套结构的精准配合，往复式动力设备根本没法实现稳定的动力输出。从实际使用的角度看，曲轴本身要承受连杆传递来的交变爆发压力，还要把活塞的直线往复动作通过曲柄销的偏心结构转化为连续的旋转运动，向外输出扭矩驱动后续负载，同时还要带动配气机构、机油泵、水泵这类发动机附属配件同步运转，整个工作过程中承受的载荷是周期性变化的，既有弯曲载荷也有扭转载荷，所以设计的时候对结构强度、动平衡精度的要求都非常高。

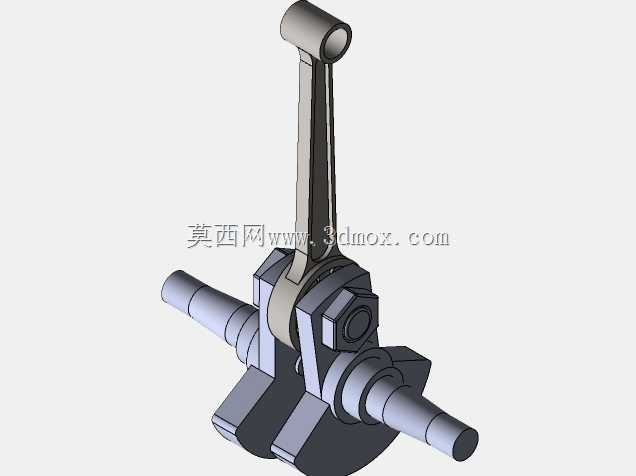

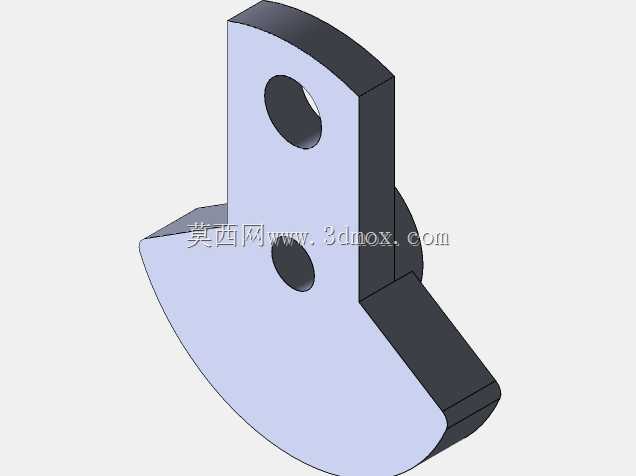

　　从设计思路上看，这套模型还原了单曲柄配单连杆的典型结构，主轴颈作为整个曲轴的旋转支撑基准，两端的轴颈需要和机体上的主轴承座配合，安装的时候要保证两端主轴颈的同轴度公差，不然运转起来会出现异常振动，加速轴承磨损。曲柄销是和连杆大头配合的部位，偏心距直接决定了活塞的行程长度，设计的时候这个尺寸是和气缸排量、活塞运行速度直接绑定的，偏心距越大，活塞行程越长，单循环的排量也就越大，但对应的曲轴旋转时的离心惯性力也会同步提升，需要匹配对应的平衡块结构来抵消运转时的不平衡量。你看模型里的曲柄臂两侧延伸出的平衡重结构，就是用来平衡曲柄销、连杆大头旋转时产生的离心力，以及活塞连杆组往复运动产生的一阶往复惯性力，减少整机运转时的振动，降低轴承的附加载荷。

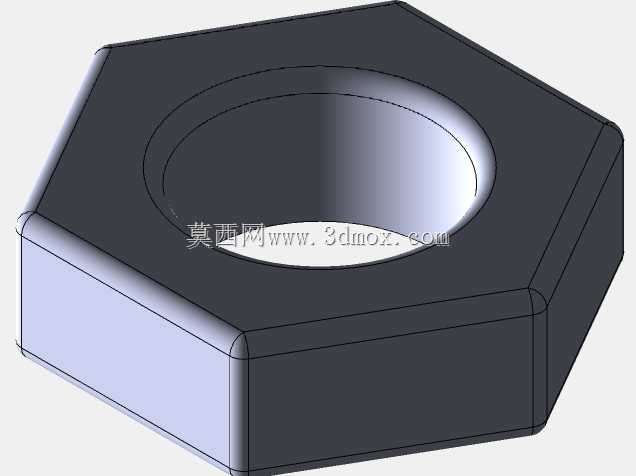

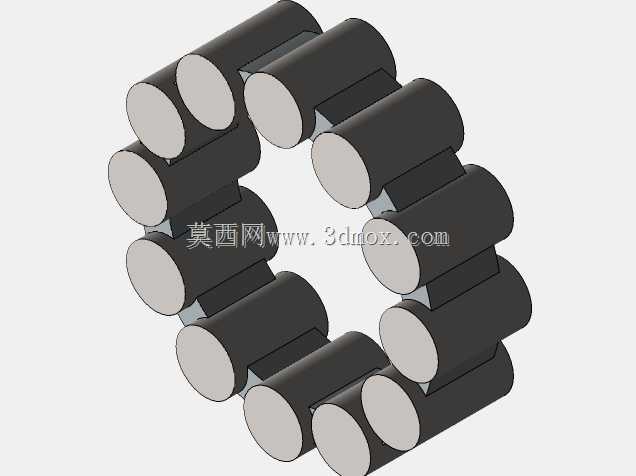

　　连杆部分采用了传统的分体式大头结构，小头端通过活塞销和活塞连接，大头端分成连杆盖和杆身两部分，通过连杆螺栓紧固在曲柄销上，安装的时候连杆大头和曲柄销之间要搭配轴瓦，形成压力润滑的滑动摩擦副，工作时机油会通过曲轴内部的油道输送到曲柄销表面，在轴瓦和轴颈之间形成油膜，避免金属直接接触造成磨损。设计连杆的时候要严格控制大小头孔的平行度，还有杆身的截面强度，因为做功行程里连杆要传递的爆发压力非常大，杆身一般采用工字形截面，在保证足够强度和刚度的前提下尽可能降低往复运动的质量，减少惯性载荷。

　　从安装边界来看，这套单曲柄结构的曲轴整体轴向尺寸比较紧凑，两端主轴颈的直径、伸出长度都是和机体主轴承位的尺寸匹配的，安装的时候要注意轴向定位，通常会在其中一道主轴颈位置设置止推片，限制曲轴运转时的轴向窜动量，窜动量过大会导致连杆活塞偏磨、正时机构错位，窜动量过小又会因为热胀冷缩导致曲轴卡滞。连杆小头的孔径尺寸是和选定的活塞销直径匹配的，内部通常会压入铜套来减少磨损，安装活塞销的时候要注意活塞和连杆的相对朝向，避免气门碰撞活塞顶的故障。

　　实际做结构设计的时候，这类曲轴组件的建模首先要确定主轴颈和曲柄销的中心距，也就是曲柄半径，再根据载荷计算确定主轴颈、曲柄销的直径和长度，曲柄臂的厚度要满足弯曲强度要求，平衡重的形状和质量需要经过动平衡计算，保证运转时的不平衡量控制在允许范围内。油道的布置要合理，保证每个主轴颈、曲柄销的摩擦面都能得到足够的机油润滑，油道孔的位置要避开应力集中的区域，不然长期交变载荷作用下容易在油道位置产生疲劳裂纹。另外所有轴颈的表面都要设计足够的加工精度和表面粗糙度，圆角位置要做平滑过渡，减少应力集中，提升曲轴的疲劳强度，毕竟曲轴断裂是往复式动力设备里非常严重的机械故障，设计阶段就要从结构上规避这类风险。

　　很多刚接触动力机械设计的工程师容易忽略曲轴的动平衡要求，实际上哪怕是单缸机的曲轴，平衡重的质量偏差、曲柄销的位置偏差都会导致运转时振动过大，不仅影响整机的NVH表现，还会大幅缩短轴承、密封件的使用寿命，严重的时候甚至会导致机体开裂。建模的时候就要把平衡重的质心位置、质量参数算准确，后续生产过程中还要对曲轴总成做动平衡测试，去除多余的质量，保证平衡精度满足设计要求。另外连杆的质量分组也很重要，同一台发动机上的连杆质量差要控制在很小的范围内，不然运转时的惯性力不一致，同样会引发异常振动。
