双叉耳式杆端连接关节结构

　　在各类需要实现铰接传动、角度补偿的机械结构中，这类双叉耳杆端关节是应用频次极高的连接件，常见于工程机械的拉杆系统、农用机械的操纵连杆、输送设备的张紧调节机构、工业自动化生产线的摆臂连接位，甚至部分小型特种设备的传动链路里都能见到它的身影。它的核心作用是在两个存在相对摆动需求的构件之间建立可靠的传力路径，同时补偿一定范围内的安装角度偏差，抵消传动过程中产生的小幅径向、角向错位，避免刚性连接带来的应力集中问题。

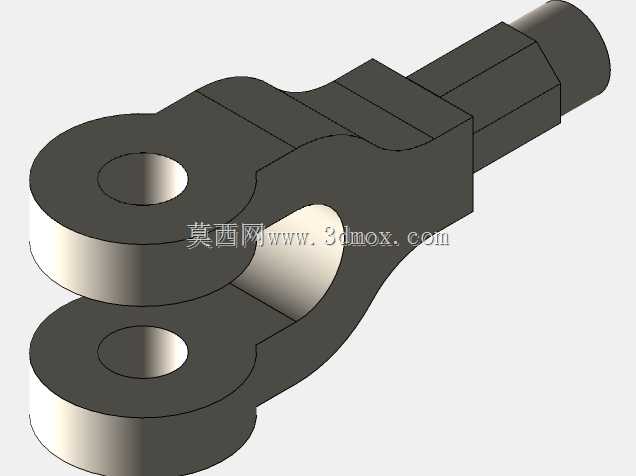

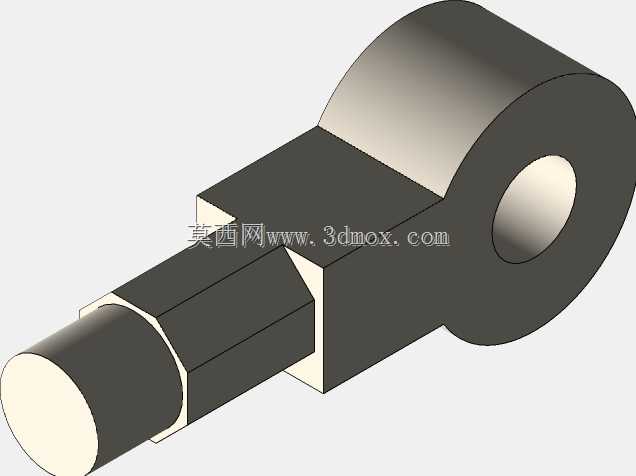

　　从结构设计逻辑来看，这个零件采用一体锻造成型后机加工的工艺路线，整体分为叉耳连接段和杆端安装段两个功能区域。叉耳段做了平行双耳环设计，两个耳片的同轴度是加工过程中的核心管控项，耳孔内预留了安装销轴或者铰接轴承的空间，耳片的厚度根据额定传力载荷做了等强度优化，耳片外侧做了圆角过渡，避免应力集中在耳片根部的转角位置，从三维模型的倒角处理能看出，所有锐边都做了R角倒钝，既消除加工毛刺带来的装配划伤风险，也能降低交变载荷下的疲劳裂纹萌生概率。杆端段采用了外螺纹结构设计，方便和带内螺纹的拉杆、调节螺杆配合，通过螺纹旋合长度的调整，可以实现整个连杆组件的长度微调，满足装配时的张紧度调节需求，螺纹段和叉耳主体之间做了六方工艺台，方便装配时用扳手卡持拧紧，避免拧紧过程中叉耳部分承受额外的扭矩。

　　从安装边界来看，双叉耳的开口宽度需要匹配对接单耳的厚度，装配时间隙控制在0.1-0.2mm之间，既保证铰接转动的灵活性，也不会因为间隙过大产生传动冲击。耳孔的直径公差一般取H7级别，和配套的销轴采用间隙配合，保证摆动顺畅，销轴安装后需要在耳片外侧加装开口销或者轴用挡圈做轴向限位，防止销轴脱出。杆端螺纹的规格需要和对接杆件的内螺纹匹配，螺纹旋合长度不小于螺纹公称直径的1.2倍，保证传力时的螺纹连接强度，避免螺纹滑牙失效。

　　在实际工况中，这个零件承受的主要是沿杆身轴向的拉压载荷，同时在铰接摆动过程中，耳孔内壁会承受销轴传递的接触应力，所以在选材上一般选用中碳钢经调质处理，表面做发黑或者镀锌防锈处理，部分重载工况下会选用合金结构钢，耳孔位置做淬火处理提升耐磨性能。设计时需要根据额定工作载荷核算耳片的拉伸强度、耳孔的挤压强度、杆端螺纹的剪切强度，同时要校核叉耳根部的抗弯截面模量，避免在承受冲击载荷时出现耳片断裂或者杆部弯曲的失效形式。

　　这类关节件的建模过程中，需要重点管控两个耳孔的同轴度公差、杆端螺纹和耳孔轴线的垂直度公差，六方台的对边尺寸需要符合标准扳手的尺寸规范，方便现场装配作业。模型的过渡曲面做了平滑处理，和实际加工的锻造流线走向一致，还原了真实零件的工艺特征，没有多余的装饰性结构，所有结构特征都服务于传力和装配的实际需求，没有冗余设计。在做整机装配仿真时，这个零件可以直接调用，通过同轴、面重合的配合关系完成装配，能够真实模拟铰接摆动的运动过程，验证连杆机构的运动行程是否存在干涉，提前排查装配时可能出现的尺寸冲突问题，减少后续实物试装时的整改工作量。
