工业燃油燃烧器阀体调节结构三维设计

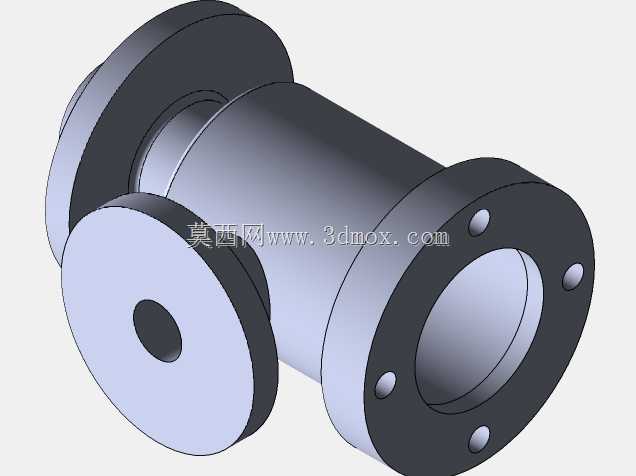

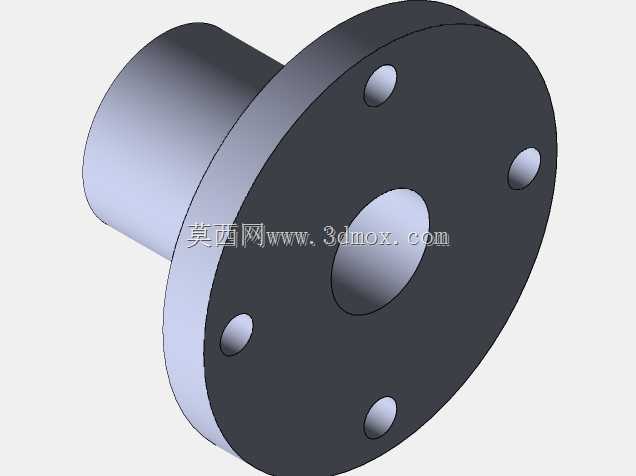

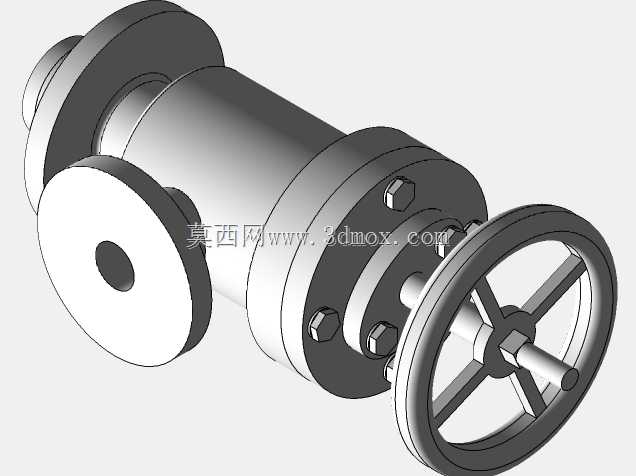

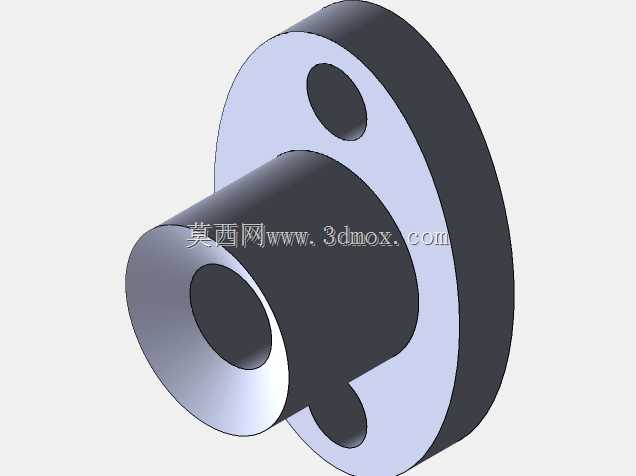

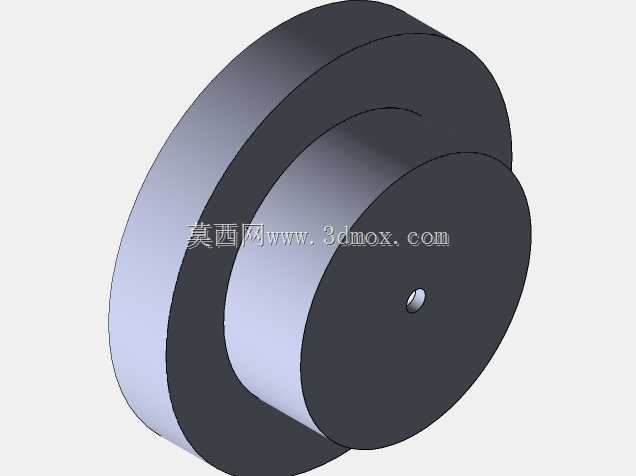

　　在工业热能供给场景里，这类带手轮调节的油燃烧器阀体结构，是中小型燃油锅炉、工业热处理炉、涂装烘干线供热单元的核心配套部件，主要承担燃油流量调节、油路通断控制、燃料与送风配比适配的功能，区别于全自动比例调节的燃烧器总成，这种手动调节结构更适配工况稳定、负荷波动小的连续生产场景，比如小型五金件退火炉、农产品烘干热风炉的供油控制，运维人员可根据炉膛实际温度、排烟含氧量，通过端部手轮微调阀芯开度，匹配最佳的燃油供给量，避免燃料过喷导致的不完全燃烧，或是供油量不足带来的炉温不达标的问题。从结构设计逻辑来看，整个部件采用三段式筒状布局，两端的法兰盘分别对接供油管路与燃烧器喷头总成，侧置的法兰接口用于接入雾化压缩空气或是回油管路，

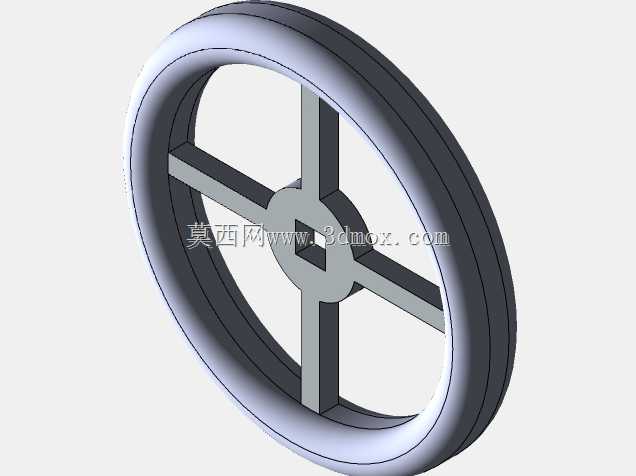

　　这种布局能最大程度压缩轴向安装尺寸，适配炉壁较薄的小型工业炉安装需求，安装时只需将端部法兰与炉壁预埋的安装法兰对齐，穿入螺栓紧固即可完成主体固定，不需要额外设计复杂的安装支架。手轮部分采用三辐条铸钢结构，轮缘做了滚花防滑处理，操作时人手握持的摩擦力足够，即便戴劳保手套也能精准微调开度，手轮与阀芯的连接采用方榫配合结构，避免长期调节出现的打滑空程问题，阀芯与阀体的密封面采用锥面硬密封设计，能耐受燃油长期冲刷带来的磨损，相比平面密封结构，锥面密封的闭合精度更高，在小开度调节时的流量线性度更好，不会出现开度微调时流量突变的问题。阀体上的紧固螺栓采用内六角圆柱头螺钉，沿法兰周向均匀布置，螺栓间距按照等强度设计原则排布，

　　既保证法兰结合面的密封压力均匀，避免燃油渗漏，也预留了足够的扳手操作空间，后期拆解维护时不需要将整个部件从管路上拆下，就能松开螺栓清理阀芯处的积碳与油垢。侧置接口的法兰盘做了加厚处理，因为该接口在回油工况下会承受一定的管路背压，加厚法兰能避免长期压力波动带来的法兰变形问题，接口的通径尺寸按照额定燃油流量的1.2倍设计，保证回油通畅，不会出现管路憋压导致的供油压力波动。整个部件的外形轮廓做了圆角过渡处理，没有尖锐的凸起棱角，一方面是避免安装运维时磕碰划伤操作人员，另一方面也能减少车间内粉尘在部件表面的堆积，日常清洁维护更方便。在建模过程中，所有配合面的公差都按照机械设计手册的推荐值选取，阀芯与阀体的配合采用H7/g6间隙配合，

　　既保证阀芯转动调节的顺畅度，也不会因为间隙过大导致燃油内泄，法兰密封面的平面度公差控制在0.02mm以内，保证密封垫片受压均匀，杜绝渗漏风险。这类结构的安装边界需要注意，手轮操作侧需要预留至少150mm的操作空间，方便运维人员转动手轮调节，侧置接口的管路连接方向可以根据现场实际布线需求调整法兰的安装角度，不需要改动主体结构，适配不同的车间管路布局。在实际使用中，这种结构的燃烧器部件相比集成式电控调节的燃烧器，故障率更低，对使用环境的要求不高，在粉尘较多、供电稳定性较差的乡镇加工车间也能稳定运行，不需要复杂的电控系统维护，普通机修人员就能完成日常的检修与调试。设计时还考虑了燃油的兼容性，阀体内部流道做了光滑过渡处理，没有直角死角，避免重油等粘度较高的燃料在流道内残留积碳，长期使用也不会出现流道堵塞的问题，流道的通径变化采用渐扩渐缩设计，减少燃油流动时的阻力损失，降低供油管路的压力损耗，提升燃油雾化的稳定性。
