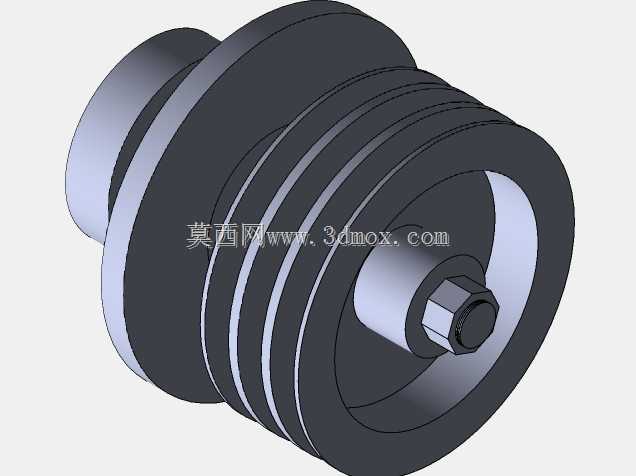

这套带轮结构是常规工业传动场景里应用极广的动力传递组件,常见于中小功率的设备动力输出端,从农用机械的附属动力取力位、小型机床的主轴传动段,到轻工生产线的输送辊驱动端,都能见到同结构的带轮布局。区别于单槽带轮仅能传递单路动力的局限,这个多槽结构可以同时驱动多组从动部件,不需要额外加装分动结构,能大幅压缩传动段的整体安装空间,很多紧凑布局的台式设备里,会优先选用这类多槽带轮来简化传动链路。

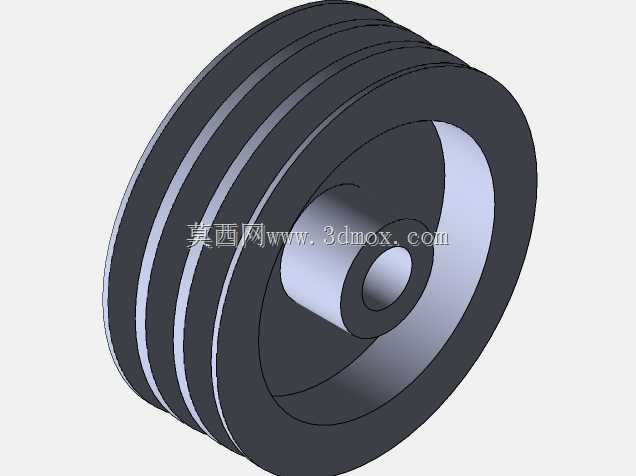

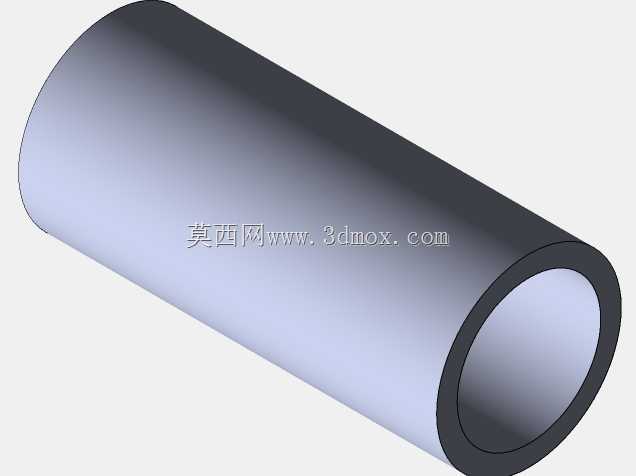

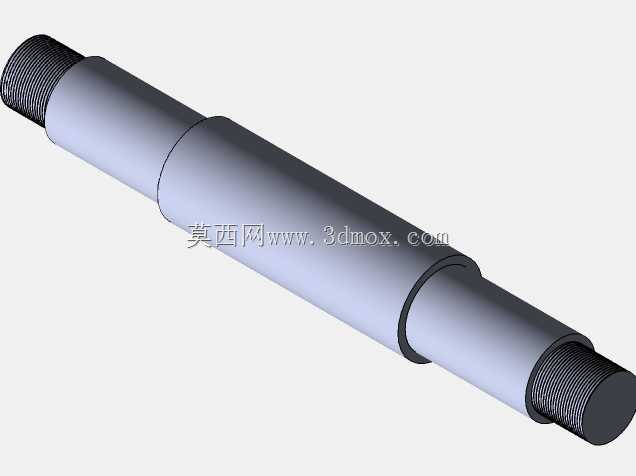

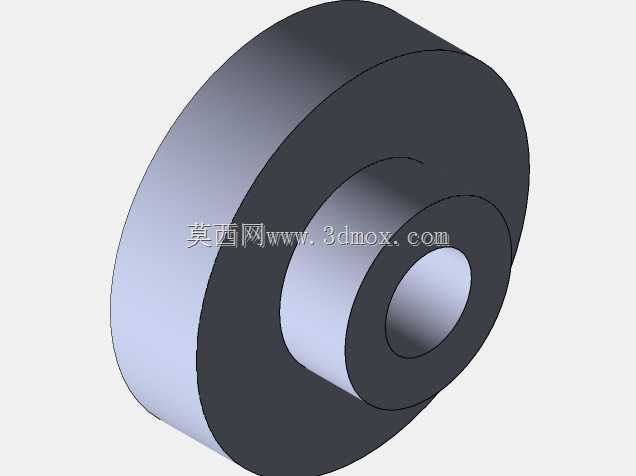

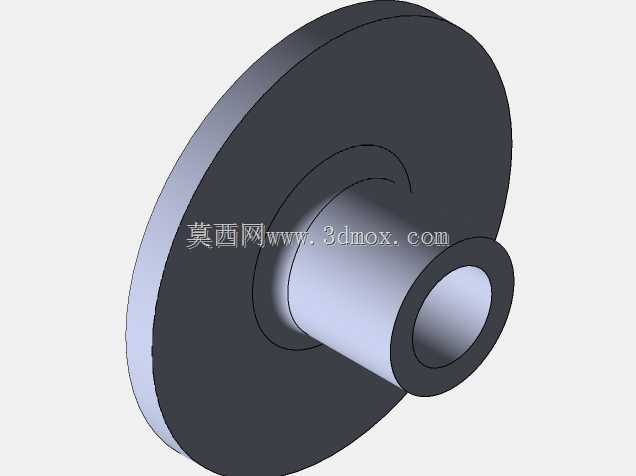

从结构功能上看,带轮本体的多道V型槽是匹配标准三角带的工作面,槽型的角度、槽深都严格对应常用三角带的截面尺寸,保证皮带嵌入后侧面能完全贴合,避免传动过程中出现打滑、跳带的问题。轮体一侧的阶梯轴段是安装定位面,用来穿入设备的安装支座,轴段的直径公差控制在过渡配合区间,既保证装配时能顺利压入,又不会出现运行时的径向窜动。端部的六角锁紧螺栓是轴向定位结构,螺栓拧紧后会通过垫片压合在带轮端面,抵消带轮运转时受到的轴向推力,防止带轮沿轴向外移脱落,螺栓的规格匹配轴端的内螺纹深度,拧紧力矩控制在常规紧固件的合理区间,避免力矩过大导致轴端螺纹滑牙。
设计这套结构的时候,首先要核算传动功率对应的皮带数量,槽数过多会增加带轮自身的转动惯量,启动瞬间会对电机轴造成额外冲击,槽数不足则会导致单根皮带负载过大,过早出现疲劳拉伸失效。轮体的材质选用常规灰铸铁即可,铸铁的减震性能优于钢制件,能吸收皮带传动过程中产生的小幅振动,降低运行时的噪音,轮槽的工作面不需要做过高的表面处理,适当的粗糙度反而能增加和皮带的摩擦力,减少打滑概率。带轮的动平衡等级要匹配设备的运行转速,常规1500转/分钟以内的应用场景,做静平衡校验就能满足使用要求,如果是用于高速传动段,还需要进一步做动平衡校正,避免高速运转时出现径向跳动。
安装边界方面,带轮的最大外径决定了传动段的最小防护空间,外围的皮带防护罩需要和轮体外缘保留至少15mm的安全间隙,防止运行过程中防护罩剐蹭皮带。轴伸端的长度要匹配支座的安装厚度,螺栓锁紧后露出的螺纹长度控制在2-3个螺距即可,过长的螺栓会额外占用轴向空间,还容易在运转过程中勾挂杂物。多槽带轮安装时要保证和所有从动带轮的端面共面,偏差角度不能超过1度,否则会导致皮带单侧磨损加剧,大幅缩短皮带的使用寿命。日常维护时,只需要定期检查皮带的张紧度,观察锁紧螺栓有没有出现松动,不需要对带轮本体做额外的养护,铸铁材质的轮体在正常工况下使用寿命能达到数万小时,远高于配套皮带的更换周期。

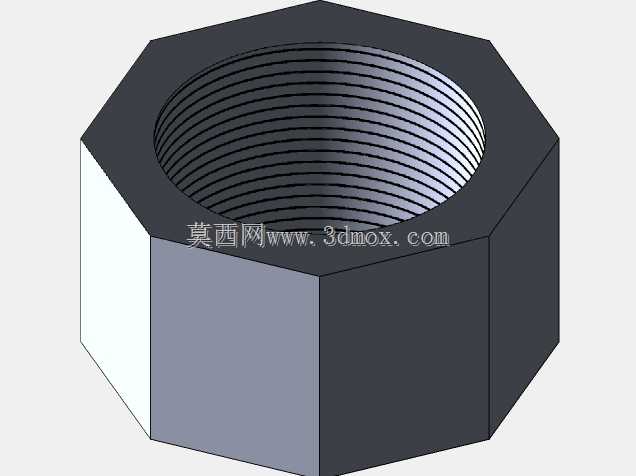

很多新手设计这类带轮结构时,容易忽略槽间距的尺寸,把槽与槽之间的间隔做的过小,导致多根皮带安装后互相摩擦,或者把轮缘的厚度做的太薄,长期受力后出现轮缘变形开裂。这套结构的槽间凸缘厚度留足了强度余量,即使单根皮带出现过载拉扯,也不会导致槽体变形,轮体中心的轴孔位置做了加厚处理,能承受键连接传递的扭矩,避免长期负载下出现键槽压溃的问题。端部的锁紧结构没有采用复杂的锁紧螺母加止退垫片的形式,而是用单螺栓加平垫的方案,就是考虑到这类常规传动场景的维护便捷性,拆卸时只需要用普通扳手就能松开螺栓,拆下带轮更换皮带,不需要额外的专用工具,适合车间一线的日常维护操作。
