足球纹理空心巧克力成型模芯结构

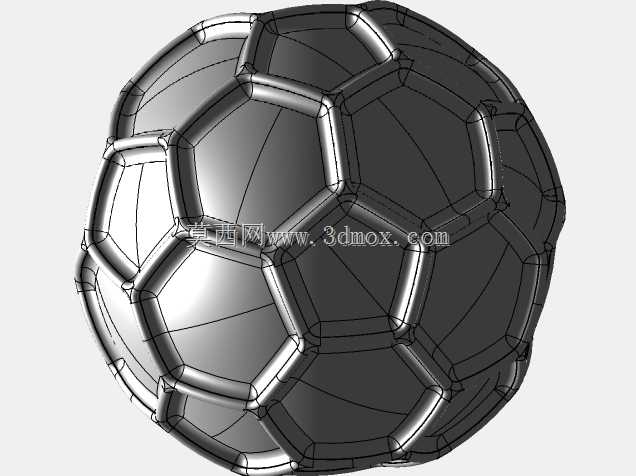

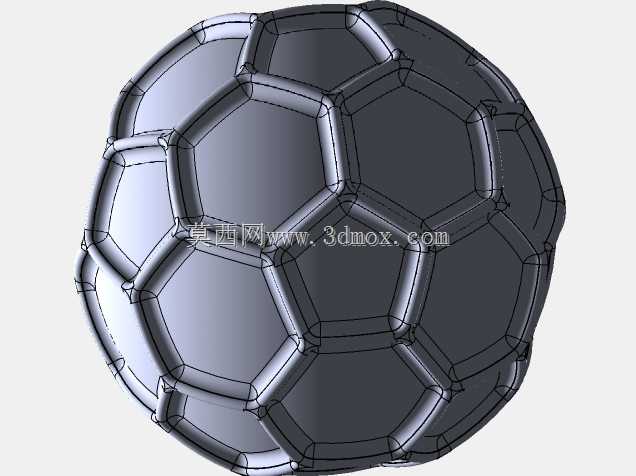

　　做食品模具结构设计快十年，经手的巧克力成型模没有一百也有八十，这次的足球纹空心巧克力球结构，是去年给江浙一家中型食品加工厂做的定制模芯配套三维结构，当时客户提的需求很明确，要做适配现有浇注冷却生产线的空心球壳，外表面要还原足球的六边形拼接纹理，不能有合模飞边，壁厚均匀控制在2.8到3.2毫米之间，脱模的时候不能出现粘模、边角碎裂的问题。

　　先说实际应用场景，这套结构对应的成品，主要用在三个渠道：一是节日礼品装的伴手礼内搭，比如圣诞、情人节的礼盒里做造型点缀，二是儿童零食线的创意糖果，空心内部可以填充小颗粒糖珠、果酱夹心，三是烘焙门店的装饰插件，摆在蛋糕顶部做立体造型，比平面巧克力牌的视觉质感好很多。当时客户的现有生产线是连续式浇注冷却线，模架的安装边界是固定的，单模穴的排布间距不能超过75毫米，冷却工位的停留时长是12分钟，冷却风温控制在4到6摄氏度，所以整个球壳的外形尺寸卡得很死，外径做的是50毫米，刚好适配现有生产线的模穴排布，不用改动原有输送线的定位结构，省了客户改线的成本。

　　设计思路上最开始踩过坑，第一版做的是整球上下对半开的合模结构，纹理对齐的时候发现，足球的六边形拼接缝刚好落在合模线上的话，合模的溢料飞边刚好卡在纹理的凹槽里，后期人工修边的工作量特别大，而且凹槽里的飞边很难修干净，容易留毛边影响外观。后来调整了分型面的位置，把分型线错开了表面的纹理凹槽，选在两个六边形块的中间凸棱位置，这样合模产生的微量飞边刚好在凸棱的顶端，冷却脱模之后，简单的滚抛工序就能把飞边磨掉，完全不会留痕迹。

　　然后是壁厚的控制，空心巧克力球的壁厚如果不均匀，冷却的时候收缩率不一致，很容易出现局部凹陷、甚至开裂的问题，尤其是纹理的凸凹位置，最开始做的等壁厚结构，六边形凹位的实际料厚比凸位厚了快1毫米，冷却的时候凹位收缩慢，脱模之后就会出现表面缩痕。后来调整了模芯的内部型腔结构，对应外表面凹纹的位置，内部型芯做了微小的凸起，把整个球壳的壁厚差控制在0.4毫米以内，不管是凸棱还是凹槽位置，料厚基本一致，冷却收缩的时候整体变形量均匀，不会出现局部缩凹的问题。

　　还有脱模结构的设计，巧克力的材质偏脆，尤其是冷却到18摄氏度以下的时候，硬顶脱模很容易把表面的纹理棱角碰碎，最开始想的是顶针顶出，后来发现顶针的位置不管选在哪，都会在球壳内表面留下顶针印，虽然是在内侧不影响外观，但顶出力控制不好的话，很容易把球壳顶穿。后来改成了气吹脱模的结构，在动模的型芯中心做了0.8毫米的进气孔，开模之后先通0.2MPa的洁净压缩空气，让球壳和型芯之间形成均匀的气膜，再靠重力自动落到输送带上，完全不会碰伤表面的纹理，也不会留下顶出痕迹，脱模良率从最开始试模的72%升到了98%以上。

　　实际生产的时候还要考虑浇注的流道设计，因为是多模穴排布，流道的长度要做一致，保证每个模穴的巧克力浇注量误差不超过0.5克，不然有的球壳料多了合模的时候溢料多，料少了会出现充模不满缺角的问题。当时把流道做的是平衡式排布，主浇道在中心，分流道到每个模穴的距离完全相等，浇口选在球的顶部位置，也就是最后冷却的位置，不会在表面的纹理区域留下浇口痕迹，后期去除浇口的时候，只需要在顶部的小凸点位置简单修剪就行，不会破坏整体的足球纹理效果。

　　另外表面纹理的细节处理，最开始做的纹理棱角太尖锐，巧克力填充的时候，尖角位置容易出现气泡，因为空气排不出去，冷却之后尖角位置就会有小凹坑。后来把纹理的所有棱角都做了R0.3的圆角过渡，既不影响足球纹理的视觉效果，又能让巧克力浇注的时候顺利把模腔里的空气从分型面的排气槽排出去，不会出现气泡、缺料的问题。而且圆角过渡的纹理，在脱模的时候也不会出现刮模的情况，减少了模腔表面的磨损，整套模具的使用寿命能比尖角纹理的结构长30%左右。

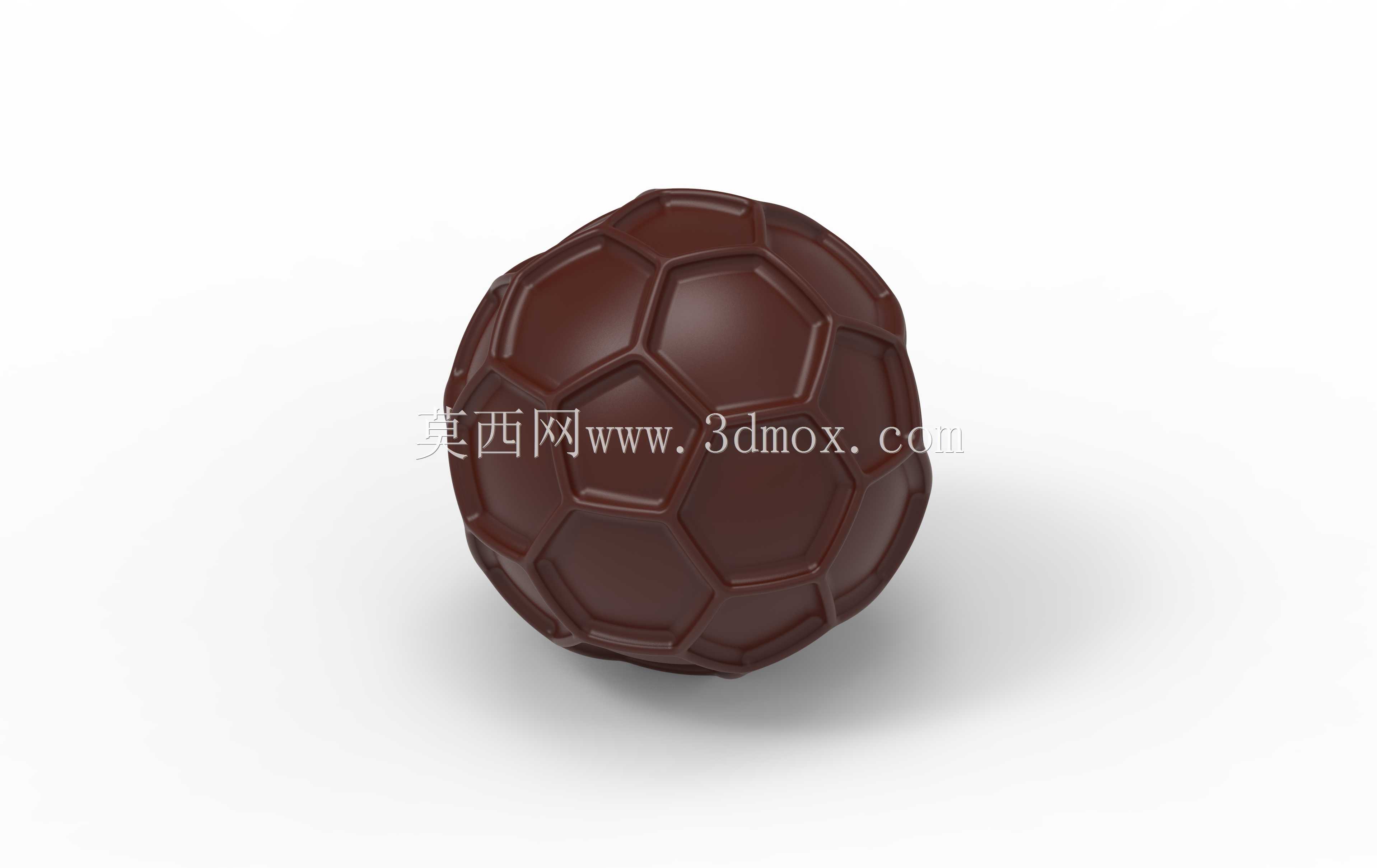

　　这套结构当时试模三次就定型了，客户上线之后生产了快一年，良率一直稳定在97%以上，生产出来的足球纹巧克力球，表面纹理清晰，没有飞边缩痕，空心部分的填充空间也足够，不管是灌夹心还是做装饰，效果都比市面上普通的光滑巧克力球好很多，去年年底客户还返单做了两套备用模架，说这个造型的产品在线上渠道的销量比普通款高了近四成。其实做这类食品接触的成型结构，很多时候不是要做多么复杂的造型，而是要在现有生产设备的安装边界里，把细节的收缩、脱模、排气问题处理到位，不然再好看的造型，生产的时候良率上不去，也没法落地批量生产。
