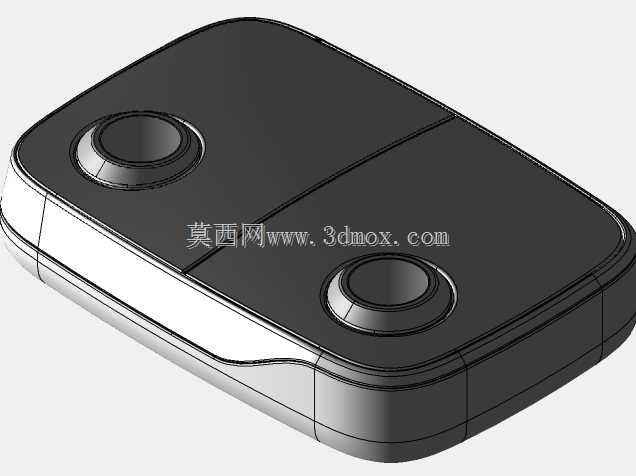

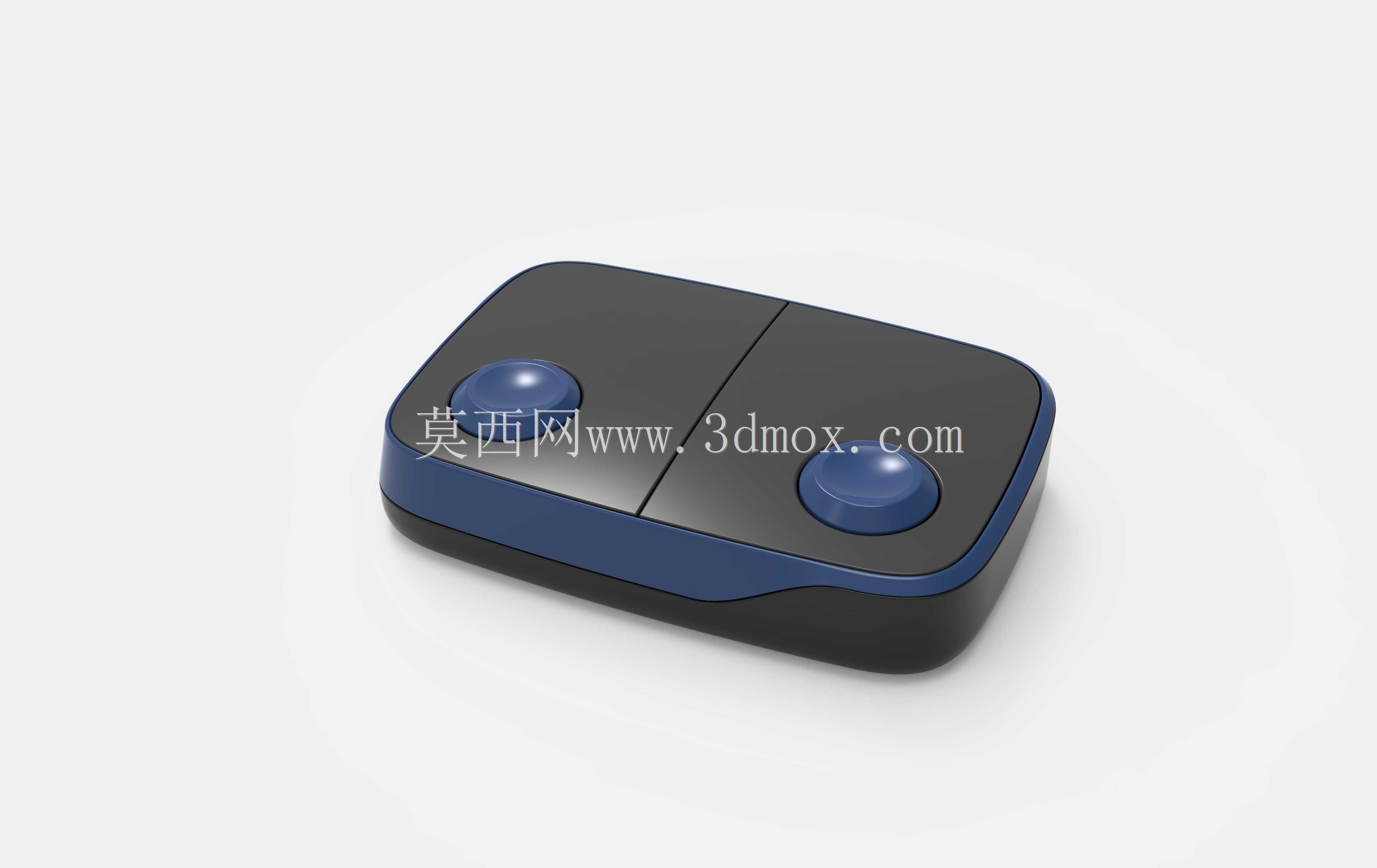

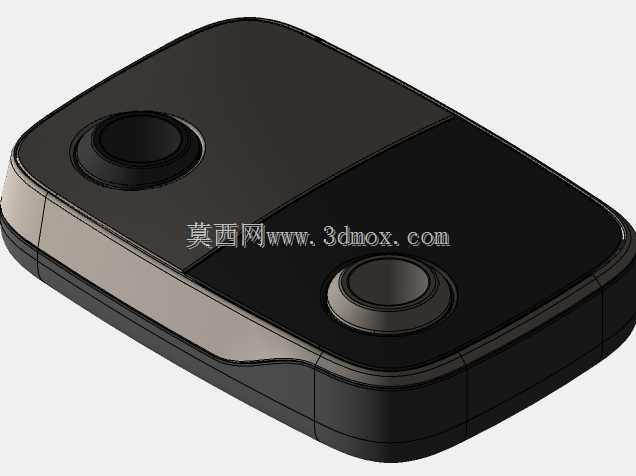

双按键手持遥控操作器结构设计

　　这款双按键手持遥控操作器，主要面向工业现场短距离无线操控场景设计，可配套小型起重设备、自动化输送线、智能门窗、小型工程机械等装备使用，操作人员无需近身接触设备本体，在30米有效信号范围内即可完成设备启停、动作切换等基础操作，规避设备运行区域的安全风险，尤其适合存在移动作业需求、操作人员需要灵活调整站位的工况。

　　从功能特性来看，该操作器仅设置两枚凸起式操作按键，分别对应两路独立控制信号，按键采用球面凸起造型，按压行程设置为1.2mm，触发反馈清晰，操作人员佩戴薄款劳保手套也可准确识别按键位置，避免误触。壳体上下分件采用卡扣加超声波焊接的密封结构，接缝处做了错位止口设计，可达到IP54防护等级，能够抵御日常作业场景中的粉尘飞溅、少量淋水，适配车间、户外工地等复杂使用环境。壳体侧边做了内收的圆弧过渡，握持区域的宽度设置为62mm，厚度24mm，单手握持时虎口可自然贴合壳体侧边弧度，长时间持握也不会产生明显的硌手感，整机重量控制在85g以内，不会给操作人员带来额外的负重负担。

　　设计过程中优先考虑了操作可靠性与结构耐用性，按键下方的导电胶触点采用环形支撑结构，相比普通平面触点，可承受超过10万次按压不出现接触不良问题，内部电路板安装位设置了四个定位柱，装配时电路板可直接卡入定位柱完成预固定，后续仅需两颗螺丝即可完成锁紧，减少装配工序的同时，也能避免设备跌落时电路板出现移位。壳体边角全部做了R3以上的圆角处理，意外从1.2米高度跌落至水泥地面时，冲击力可通过圆角曲面均匀分散，不会出现壳体开裂、按键卡滞的问题。电池仓设置在壳体背面，采用滑盖式仓盖，仓盖配合卡扣设置了防脱凸点，更换电池时无需额外工具，滑开即可更换两节7号电池，正常使用场景下单组电池可维持6个月以上的待机时长。

　　安装边界方面，该操作器为手持使用形态，无需额外固定安装位，配套的信号接收端尺寸为40mm25mm15mm，可通过双面胶或者两颗M3螺丝固定在被控设备的电控箱内部，接收端预留标准插针接口，可直接对接设备的控制回路，无需额外转接线路。设计时充分考虑了不同使用场景的通用性，壳体表面预留了丝印区域，可根据实际被控设备的功能需求，在按键旁印制对应的功能标识，无需重新开模即可适配不同的操控需求。内部结构预留了信号天线的走线槽，天线沿壳体侧边布置，避免被内部电池、电路板遮挡信号，保证各个握持角度下的信号传输稳定性。按键周边的壳体表面做了下沉0.3mm的凹槽设计，即使操作器正面朝下放置在工作台面，按键也不会直接接触台面被误触发，减少非操作状态下的设备误动作风险。
