内燃机配套曲柄连杆传动组件结构

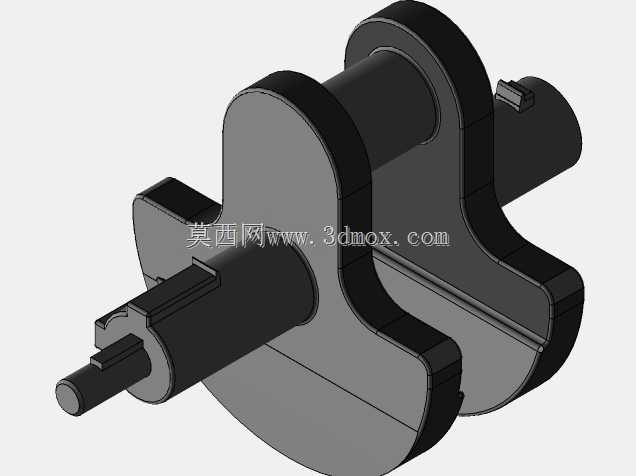

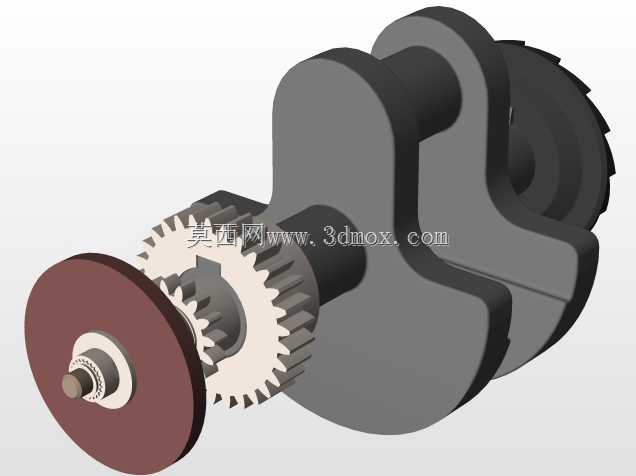

　　这套传动组件主要服务于小排量往复式动力设备的动力转换环节，常见于通用小型汽油机、摩托车发动机以及便携动力机具的动力端，承担着将活塞往复直线运动转化为旋转扭矩输出的核心职能，是动力设备中连接燃烧做功端与动力输出端的核心枢纽部件。从实际工况适配来看，这套组件的设计充分考虑了往复运动带来的交变载荷冲击，曲拐部分的配重结构做了偏心优化，能够抵消活塞连杆组件往复运动产生的一阶惯性力，降低设备运行过程中的整机振动幅度，避免振动传导至设备外壳引发连接紧固件松脱、配套工作部件精度下降的问题。组件集成的正齿轮部分直接加工在曲轴输出侧轴段，省去了额外装配齿轮的键连接环节，既减少了装配工序的累计误差，也避免了键连接在大扭矩冲击下出现键槽压溃、

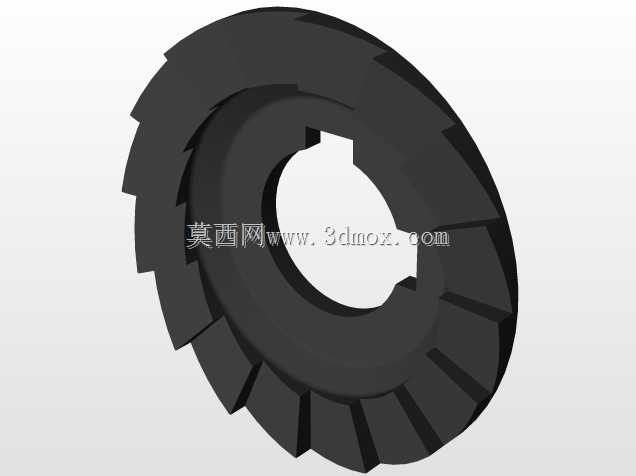

　　齿轮打滑的失效风险，齿轮的齿形采用标准渐开线圆柱直齿设计，啮合重合度控制在1.3-1.5区间，兼顾了传动效率与低速大扭矩工况下的齿面承载能力，适配正时传动、机油泵驱动这类对传动相位精度有要求的附属机构驱动需求。轴端的紧固件配置上，采用了自锁螺母配合圆螺母的双重锁紧结构，圆螺母承担主要的轴向预紧力，将齿轮、轴承内圈牢牢压紧在曲轴轴肩定位面上，自锁螺母则起到防松保险作用，即使设备长期处于高频振动工况下，也不会出现螺母退松导致的传动部件轴向窜动问题，避免齿轮啮合间隙异常变大引发的打齿、异响故障。从安装边界来看，这套组件的轴颈尺寸按照标准滚动轴承内孔配合公差设计，主轴颈与轴承的配合采用基孔制过渡配合，既保证装配时能够顺利压入轴承内圈，

　　也能在运行时避免轴颈与轴承内圈出现相对转动磨损轴面；曲拐的回转半径经过严格校核，安装后不会与曲轴箱内壁、连杆大头发生运动干涉，组件整体的轴向尺寸紧凑，能够适配小型动力设备紧凑的腔体布局，不需要额外扩大曲轴箱的安装空间。设计过程中，各零件的倒角、退刀槽都做了工艺性优化，轴颈处的过渡圆角采用大圆弧过渡，降低应力集中系数，避免交变载荷长期作用下在轴径变化处出现疲劳裂纹，延长组件的整体使用寿命；齿轮端面与轴肩的贴合面做了平面度要求，保证装配后齿轮不会出现偏摆，确保啮合时齿面接触面积达到设计要求，减少偏载导致的齿面早期磨损。实际选型适配时，需要注意这套组件的曲拐偏心距直接对应活塞的行程参数，更换时必须与原机的活塞行程、连杆中心距参数匹配，

　　否则会出现活塞撞气门、压缩比异常的问题；轴端的螺纹规格与配套的锁紧螺母一一对应，不能随意替换不同螺距的紧固件，避免预紧力不足引发故障。这套结构的建模过程中，各配合面的公差带都做了对应标注，装配关系完全按照实际装配顺序搭建，能够直接用于装配工艺模拟、运动干涉检查，也可以作为同类小型动力设备曲轴组件设计的参考原型，帮助设计人员快速完成动力端的结构布局校核，减少前期方案设计的重复建模工作量。
