内燃机活塞连杆组件结构设计

　　这套活塞连杆组件是往复式内燃机的核心运动部件，日常在车用汽油机、小型通用动力机械、农用机械动力单元中都能见到它的身影，承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键作用，整个组件的运行状态直接决定了动力输出的平顺性与整机可靠性。

　　从实际工况出发做结构设计时，首先要考虑的是活塞头部的热负荷与密封需求，活塞顶部的平面直接接触高温高压燃气，头部开设的多道环槽分别用于安装气环与油环，气环负责密封燃烧室防止燃气下窜，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧。设计环槽的宽度与深度时，需要匹配对应缸径的活塞环规格，同时预留高温工况下的热膨胀间隙，防止工作时活塞环卡滞引发密封失效。活塞裙部的型线设计并非正圆柱，而是根据工作时的侧推力方向与热变形量做了中凸变椭圆处理，冷态装配时裙部与缸壁保留合理配合间隙，热态下裙部膨胀后能与气缸壁保持均匀贴合，既避免敲缸异响，也能减少偏磨问题，延长组件使用寿命。

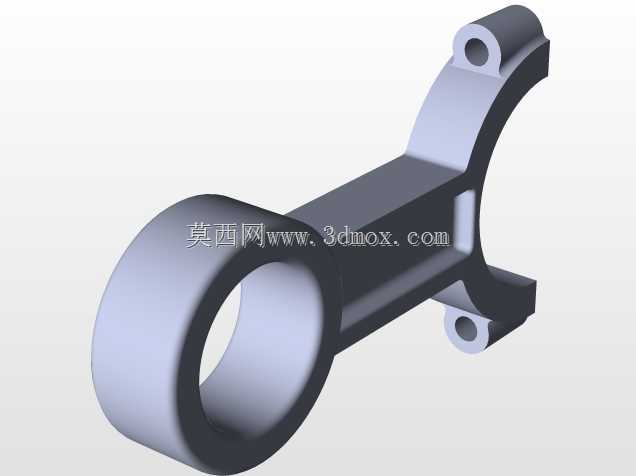

　　连杆部分采用了工字形截面结构，这种截面形式能在保证结构强度、刚度的前提下尽可能降低往复运动质量，减少曲轴运转时的惯性力负载。连杆小头通过活塞销与活塞连接，设计时需要保证活塞销孔的同轴度，同时小头内部预留了润滑油道的布置空间，工作时来自曲轴的压力机油会通过杆身油道输送到小头衬套位置，润滑活塞销与衬套的摩擦副，避免干磨烧蚀。连杆大头为剖分式结构，用于和曲轴的连杆轴颈配合，剖分面的定位精度直接影响连杆轴瓦的装配贴合度，设计时需要严格控制大头孔的圆度与圆柱度公差，保证轴瓦装配后不会出现错位、跑圈问题。

　　安装边界方面，活塞的外径尺寸需要匹配对应规格的气缸套内孔，装配时活塞环的开口位置需要相互错开，避免开口对齐导致漏气。连杆的中心距决定了活塞的行程范围，设计选型时需要和曲轴的曲柄半径匹配，保证活塞运行到上止点时的压缩余隙符合燃烧室设计要求，不会出现活塞顶碰气门或者气缸盖的问题。连杆大头的宽度尺寸需要匹配曲轴连杆轴颈的长度，螺栓的拧紧力矩需要按照工艺要求控制，既要保证连杆盖结合面的压紧力足够，也不能因力矩过大导致螺栓屈服或者大头孔失圆。

　　实际运行过程中，组件会承受周期性的燃气压力、往复惯性力与侧推力的复合作用，所以在结构建模时，所有的过渡圆角都做了圆滑处理，避免应力集中引发疲劳断裂，尤其是活塞销座位置、连杆大小头与杆身的过渡位置，都是应力集中的高发区域，圆角参数的选取需要结合受力仿真结果调整，在满足轻量化要求的同时保证疲劳强度达标。这套组件的结构参数可以直接适配小排量单缸内燃机的设计选型，也可以作为多缸机活塞连杆组的设计参考，建模过程中还原了实际生产中的工艺细节，比如活塞的拔模斜度、连杆的分型面位置、各连接部位的倒角处理，都和实际量产零部件的结构保持一致，能直接用于结构教学、运动仿真或者样机设计参考。
