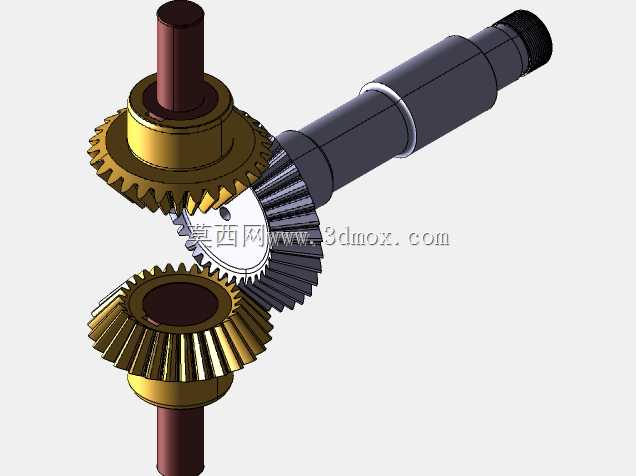

多轴交错传动锥齿轮组结构设计

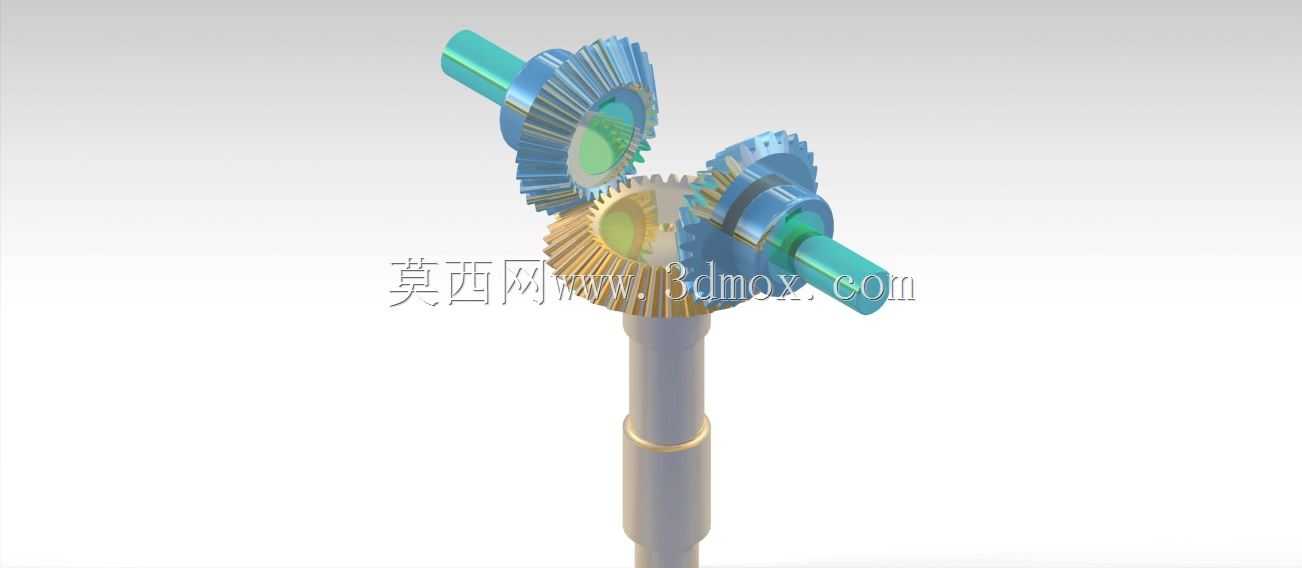

　　在差速传动、多轴动力分流的工业场景里，锥齿轮组是实现相交轴或交错轴间动力传递的核心部件，这套多锥齿轮组合结构，主要适配需要在有限安装空间内完成多方向动力转向、同时分配多路输出扭矩的设备工况，常见于小型动力头、农业机械分动箱、轻工设备的多工位传动单元中，区别于单对锥齿轮仅能实现两轴转向的局限，这套结构通过三组不同齿向、不同分度锥角的锥齿轮啮合，可同时将单路输入动力拆分至三个垂直交错的输出轴端，满足设备多执行端同步驱动的需求。从实际功能特性来看，这套锥齿轮组采用直齿锥齿轮啮合形式，齿面加工精度可满足中低速、中等载荷下的平稳传动需求，啮合间隙控制在常规工业传动允许的公差范围内，运转时不会出现明显的回程误差，

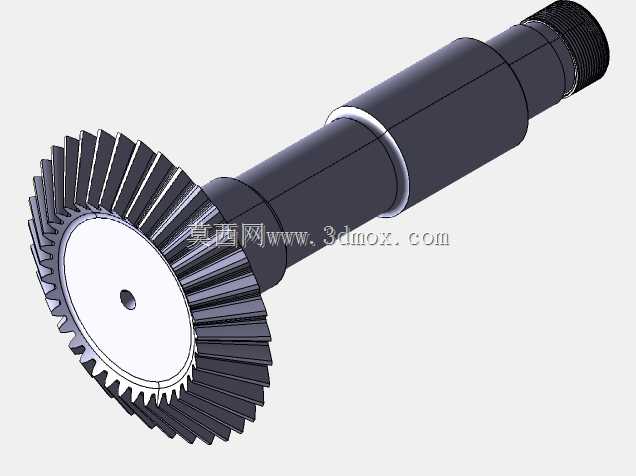

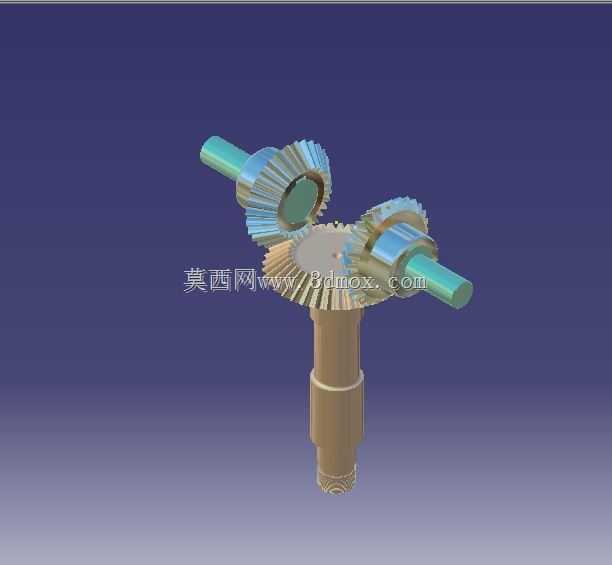

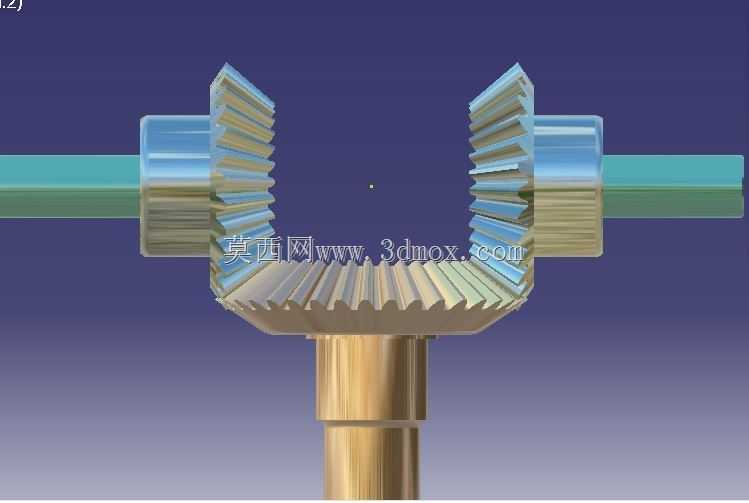

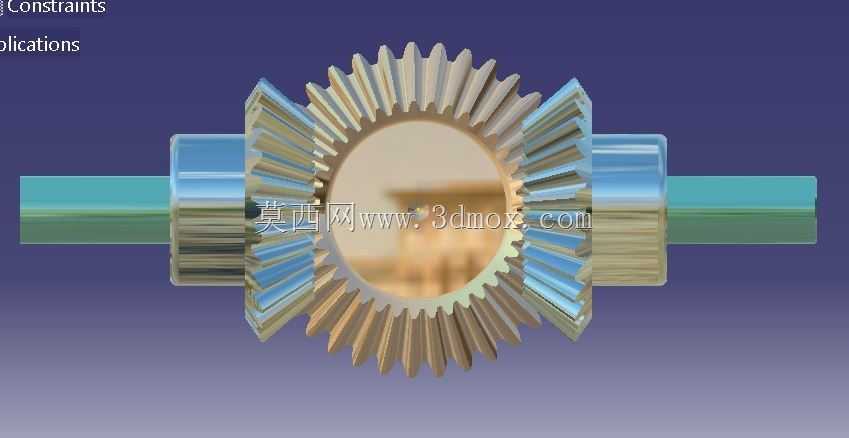

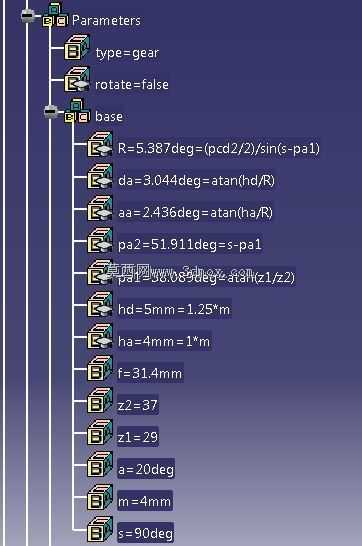

　　每一组啮合的锥齿轮副都经过齿面接触区校核，保证在额定载荷下齿面接触斑位于齿高中部，避免偏载导致的齿面过早磨损。设计过程中，首先根据传动比要求确定各齿轮的齿数、模数与分度锥角，输入轴端的主动锥齿轮采用小齿数设计，在保证齿根弯曲强度的前提下尽可能缩小径向尺寸，与之啮合的两个从动锥齿轮分别匹配不同的输出轴转向需求，其中竖直布置的输出轴通过锥齿轮副实现90度动力转向，另外两个水平输出轴则通过第三组锥齿轮的啮合，实现与输入轴垂直且与竖直轴交错的动力输出，所有齿轮的安装轴肩定位尺寸都经过公差配合计算，轴承安装位的轴径公差采用过渡配合，保证齿轮运转时不会出现轴向窜动。从安装边界来看，整套齿轮组的外轮廓尺寸适配小型封闭箱体的安装空间，

　　各输出轴的轴伸长度、键槽尺寸都符合通用传动件的安装规范，输入轴与各输出轴的轴端中心距经过严格校核，保证装配时齿轮副的啮合侧隙符合设计要求，不需要额外增加调整垫片即可完成初装定位，若应用在载荷波动较大的工况，可在轴承端盖处增加调整垫片组来微调齿轮轴向位置，优化啮合接触区。在实际选型应用时，需要注意这套锥齿轮组的额定输入转速与扭矩上限，直齿锥齿轮的线速度不宜超过5m/s，若应用在高速工况则需要更换为螺旋齿锥齿轮结构，同时要根据设备的润滑方式确定齿轮箱的密封结构，采用油脂润滑时要在各轴伸处加装防尘密封圈，采用稀油润滑时要保证箱体内油位高度能浸没最低位齿轮的1/3齿高，避免运转时出现齿面干磨。建模过程中对每个齿轮的齿形进行了精确生成，

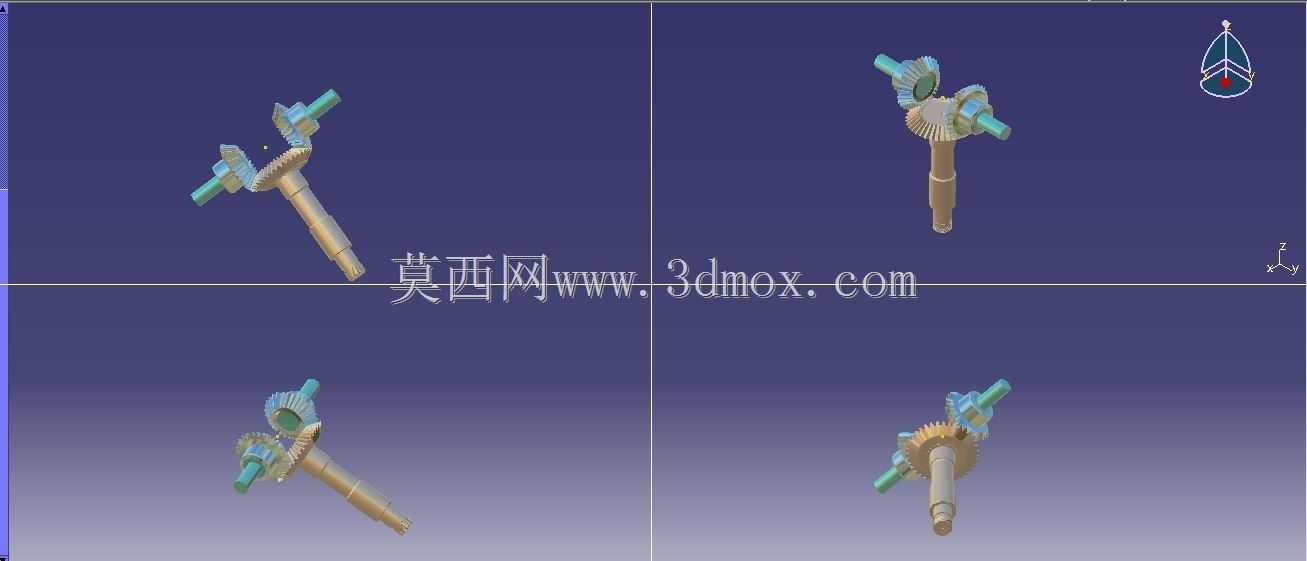

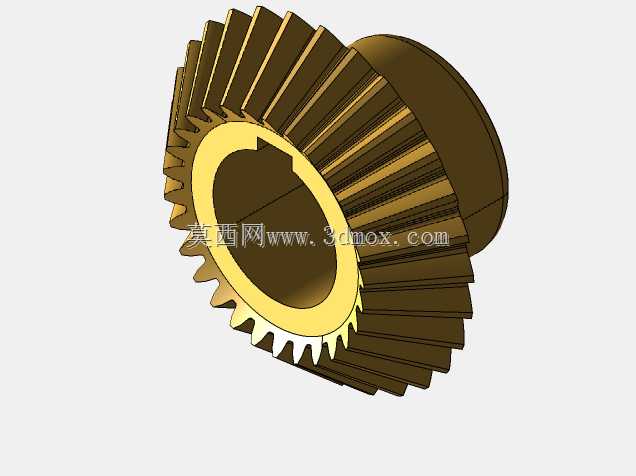

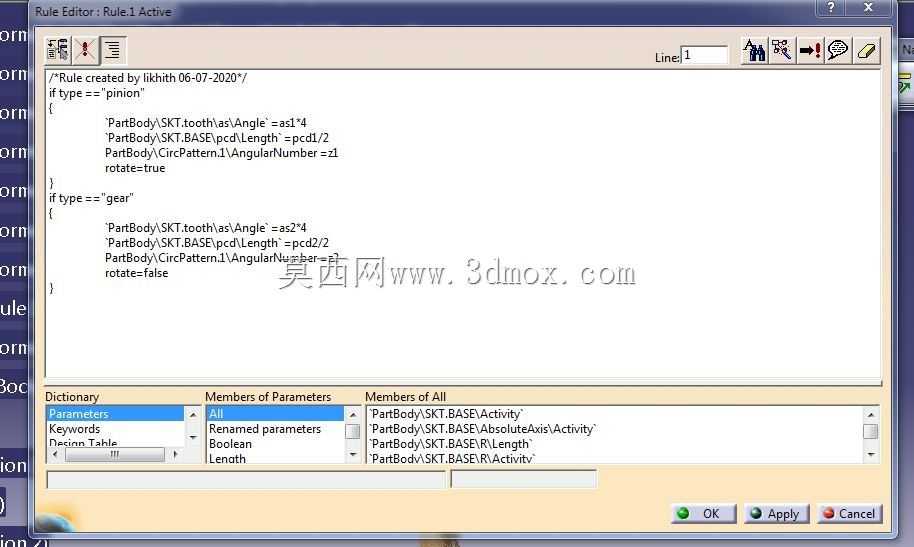

　　齿顶高、齿根高、齿厚参数都符合直齿锥齿轮的标准齿制，装配时严格按照实际装配顺序添加配合约束，可直接用于运动仿真模拟，验证各轴的传动比与转向是否符合设计预期，也可直接导出工程图用于生产加工，齿形部分不需要二次修整即可满足常规铣齿加工的精度要求。
