SolidWorks行星齿轮传动机构三维设计

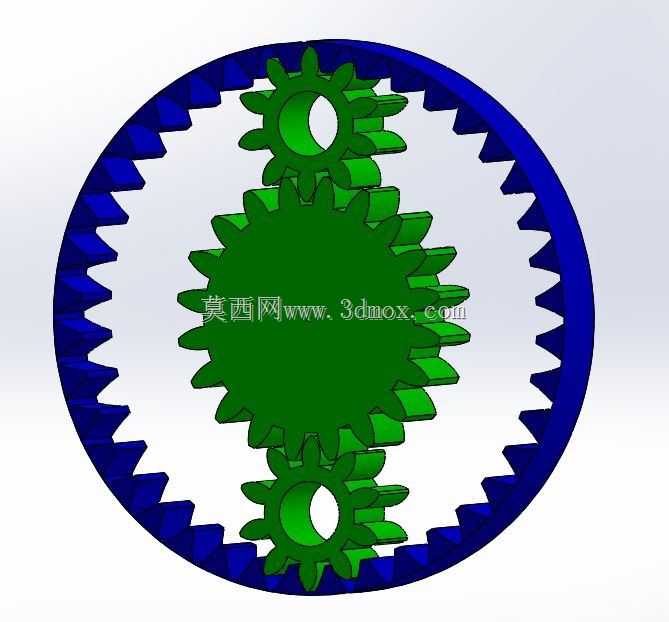

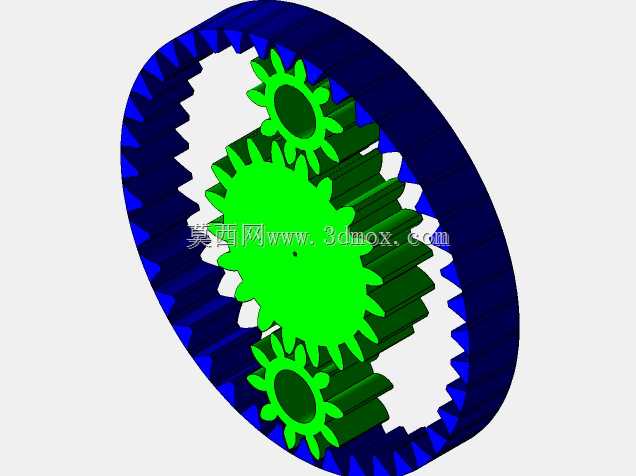

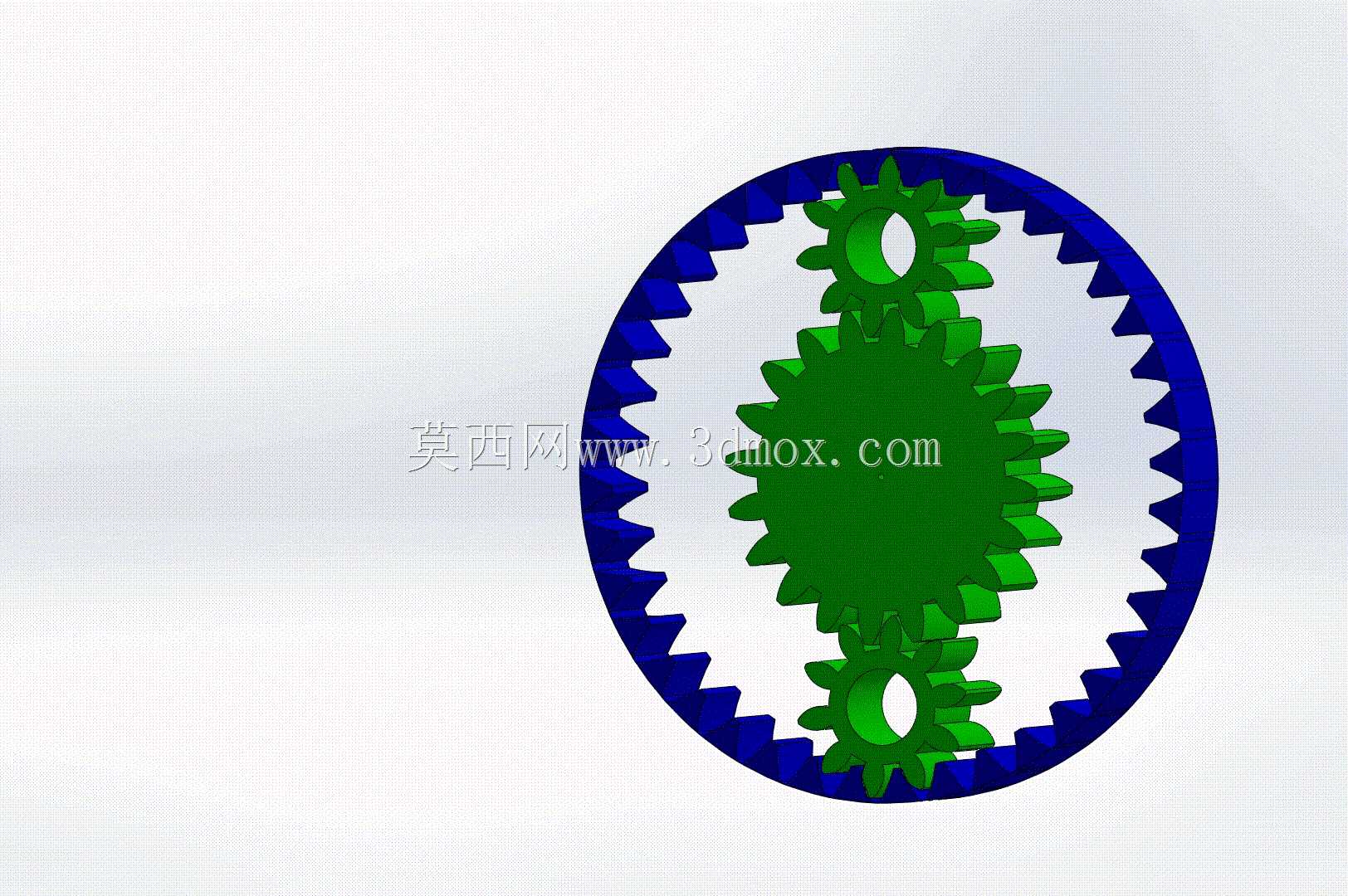

　　行星齿轮传动是机械传动领域应用极为广泛的结构形式，这套三维结构完整还原了NGW型行星传动的核心组成，包含内齿圈、太阳轮、行星轮及配套行星架的完整装配关系，可直接用于传动方案验证、结构干涉检查及后续工程图导出工作。在实际工业场景中，这类传动结构常被集成在小体积大传动比的动力传输单元中，比如风电变桨驱动的减速段、工业机器人关节的动力输出端、小型输送设备的减速模块，甚至部分新能源车辆的电驱减速单元也会采用同原理的行星结构，核心优势就是在有限的安装空间内实现高扭矩传递，同时保证传动过程的同轴度，减少额外的支撑结构占用。从结构设计逻辑来看，这套模型的内齿圈采用整体式环形结构，齿形参数与行星轮、太阳轮完全匹配，

　　建模过程中严格按照渐开线齿形生成逻辑完成齿廓绘制，避免了简化齿形带来的啮合干涉问题；三个行星轮沿太阳轮周向均布，安装在行星架的对应支撑轴位上，装配时预留了合理的齿侧间隙，既保证传动过程中不会出现卡滞，也能抵消部分加工误差带来的传动冲击。实际选型应用时，这类行星传动的安装边界需要重点关注几个维度：首先是内齿圈的外径尺寸，这决定了整个传动单元的径向安装空间，通常在紧凑安装场景下，内齿圈会直接作为传动箱的壳体一部分，减少额外的外壳壁厚占用；其次是行星架的输出端连接尺寸，包括轴径、键槽规格或者法兰安装孔位，需要和后续负载端的输入接口完全匹配，避免出现连接偏心带来的振动问题；太阳轮的输入端通常连接动力源，不管是伺服电机还是普通异步电机，

　　都需要保证输入轴与太阳轮的同轴度公差控制在0.02mm以内，否则高速运转时会出现明显的齿轮偏磨。从功能特性上看，这套行星传动结构可通过固定不同的构件实现不同的传动比输出：固定内齿圈时，动力从太阳轮输入、行星架输出，可实现大减速比的减速传动；固定行星架时，动力从太阳轮输入、内齿圈输出，可实现反向的小速比传动；如果将三个构件中的两个进行联动，还能实现直接挡的1:1传动，适配不同工况下的动力传输需求。建模过程中对每个轮齿的倒角、退刀槽都做了还原，没有采用过度简化的结构，在做有限元分析时可以直接导入模型进行齿面接触应力校核，不需要额外补全工艺结构；行星轮与行星架支撑轴的配合位置也预留了轴承安装位，

　　实际生产时可根据负载大小选配深沟球轴承或者滚针轴承，保证行星轮运转的灵活性。很多刚接触传动设计的工程师容易忽略行星轮的均载问题，这套模型的行星架上的行星轮轴孔采用了等分度角设计，实际加工时需要严格保证三个轴孔的位置度公差，否则会出现单个行星轮受力过大的情况，大幅缩短齿轮使用寿命；另外内齿圈的固定方式也需要根据应用场景选择，过盈配合、螺栓连接或者键连接都有对应的适用场景，比如重载冲击场景下优先采用螺栓加定位销的固定方式，轻载紧凑场景下可采用过盈配合减少连接件占用。这套三维结构的装配关系完全按照实际装配顺序搭建，可直接用于生成装配工艺演示动画，帮助一线装配人员理解各零件的装配顺序，避免出现错装、漏装密封件或者轴承的问题；同时齿形部分的参数化建模逻辑也方便后续修改模数、齿数、压力角等核心参数，快速衍生出不同传动比、不同负载能力的同系列传动结构，减少重复建模的工作量。在日常的设备维护场景中，这类行星传动结构的拆解也可以参考这套模型的装配层级，先拆除输入端的端盖，取出太阳轮后再逐个取出行星轮，最后将内齿圈与行星架分离，检查齿面磨损情况和轴承游隙，不需要额外查阅复杂的二维装配图就能快速理清结构关系。
