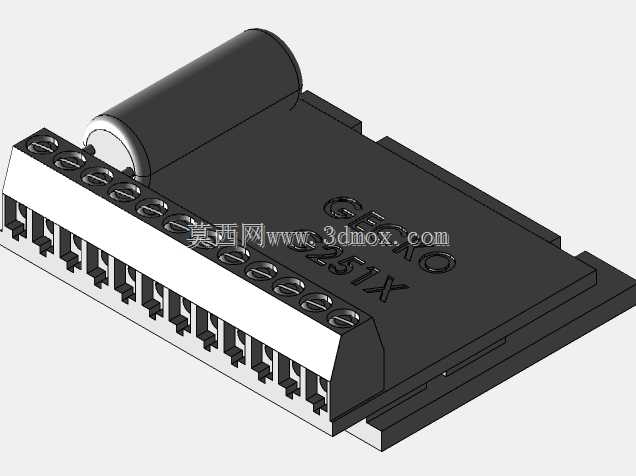

G251X步进驱动模块结构三维建模

　　在小型数控设备、桌面级运动平台、非标自动化单机的电控布局设计中，步进驱动模块的安装适配一直是结构工程师容易忽略的细节，不少设计人员直接套用厂商提供的二维尺寸图做安装位预留，往往会出现接线端子干涉、电容散热空间不足、固定孔位偏差等问题，直接影响后期设备装配与调试效率。这款G251X步进驱动的三维模型，完全还原了实物的结构特征，建模过程中对照实物完成了所有安装边界、外形轮廓、突出部件的尺寸校核，能直接导入设备整体装配体完成干涉检查，省去了设计人员自行测绘建模的时间成本。

　　从实际应用场景来看，这款驱动模块多用于42、57系列两相步进电机的运动控制，常见于小型雕刻机、桌面3D打印机、点胶机、小型送料机构等对安装空间有严格限制的设备中，这类设备的电控仓通常布局紧凑，不仅要容纳驱动、电源、控制板，还要预留接线走线的空间，因此驱动模块的每一处突出结构的尺寸都需要精准把控。模型完整还原了模块侧边的蓝色接线端子排，端子的螺丝孔位、接线开口深度、端子排相对于PCB板的突出高度都做了1:1还原，设计人员在排布电控仓内部件时，可以直接参照模型调整端子朝向，避免接线后线材与仓盖、相邻部件产生挤压，也能提前预留出螺丝刀拧动接线螺丝的操作空间，不用等到实际装配时才发现操作空间不足被迫改板。

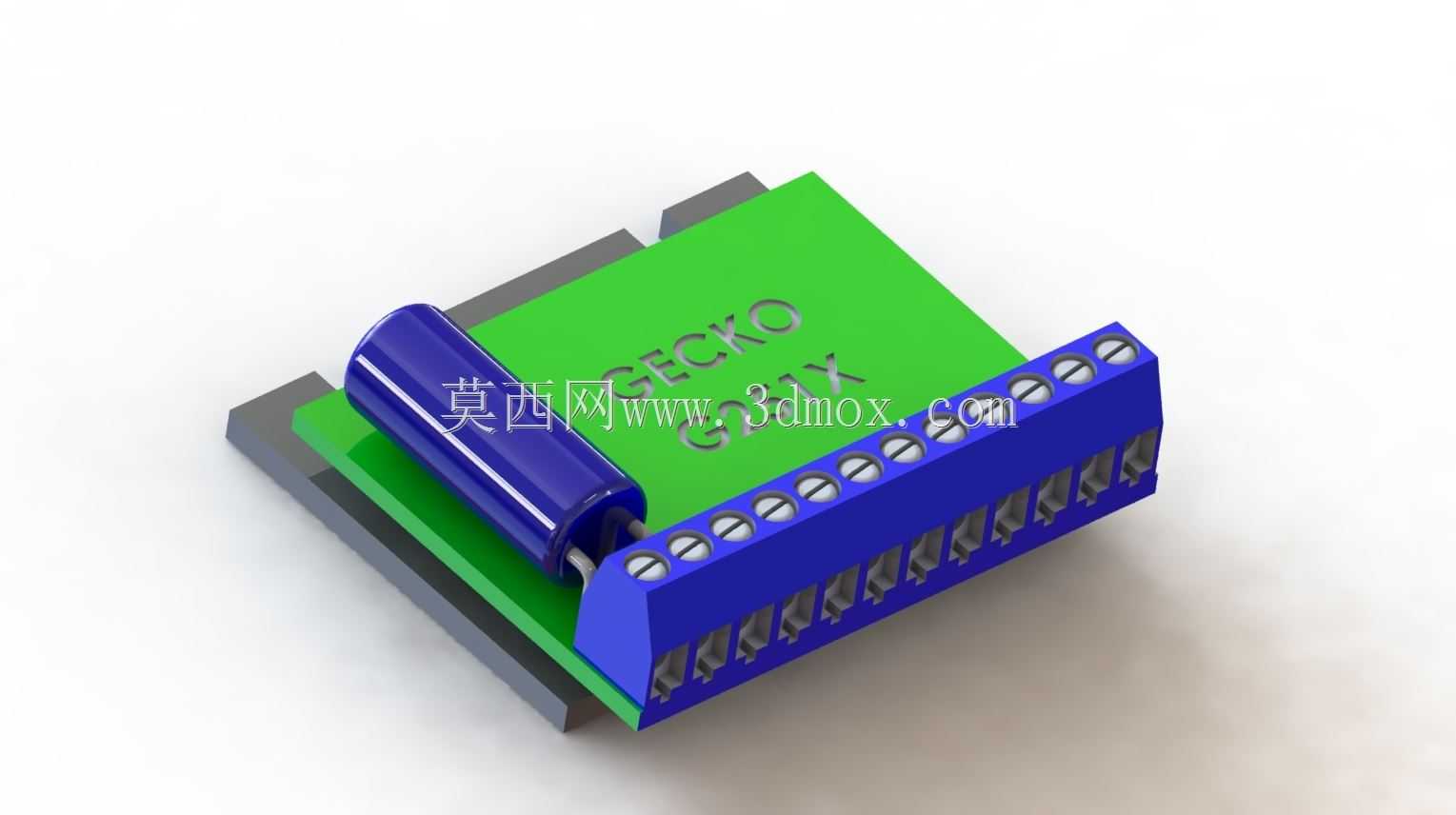

　　模块本体采用层叠结构设计，底层为灰色散热基底，中间层是绿色PCB主板，板载的蓝色圆柱形电解电容做了独立的结构还原，电容的直径、高度、相对于PCB板的安装位置都精准复刻，这个电容是驱动模块上高度最高的部件，很多设计失误都出在对这个电容高度的误判上——如果仅看厂商提供的PCB板厚度尺寸，忽略电容的突出高度，很容易出现电控仓盖合上后挤压电容，导致电容引脚脱焊甚至外壳破损的问题。模型中电容与PCB板的安装间隙、电容顶部的轮廓都做了细化处理，在做装配干涉检查时可以直接选中电容部件做碰撞检测，快速确认安装空间是否满足要求。

　　驱动模块的固定孔位设置在PCB板的四个边角位置，模型中还原了固定孔的孔径、孔位相对于板边的距离、孔位周边的禁布区域，设计人员在做安装板设计时，可以直接提取模型的孔位草图生成安装孔，不用反复对照二维图纸核对尺寸，能有效降低孔位打偏、孔距不符的问题。模块侧边的引脚排针也做了完整建模，排针的针脚间距、排针突出PCB板的高度、排针的塑料基座尺寸都和实物一致，在做驱动与控制板的连接设计时，可以直接匹配对应的排线插座模型，确认排线的弯折半径与走线路径，避免排针与周边部件干涉。

　　从设计思路上来说，这款驱动的建模没有做多余的简化处理，所有影响装配的结构特征都完整保留，同时又对不影响装配的细微纹理做了合理优化，保证模型导入装配体后不会占用过多的系统资源，即便是整台设备包含上百个零部件的总装配体，导入这个驱动模型也不会出现卡顿的情况。模型的所有特征都是基于实体建模完成，没有破面、碎面等问题，可以直接用于生成工程图、提取安装尺寸、做运动仿真，也可以根据实际设计需求对模型做局部修改，比如调整安装孔的大小、增减固定位，适配不同的安装场景。

　　在实际的设备选型阶段，设计人员可以直接将这个模型导入方案布局中，快速评估这款驱动是否适配当前设备的电控仓空间，对比不同型号驱动的安装尺寸差异，不用等采购回实物后再做尺寸测量，能大幅缩短方案设计的周期。对于做三维建模教学、机械设计课程设计的人员来说，这个模型也可以作为电子模块建模的参考案例，学习PCB类部件、接插件、电解电容等电子元器件的建模方法，掌握层叠结构装配体的建模逻辑，理解工业产品建模中“兼顾细节还原与模型轻量化”的设计原则。

　　不少刚入行的结构设计人员在做电控部分设计时，总觉得电子部件的尺寸只要大概对就行，实际上电控部分的装配干涉问题占了设备装配调试问题的三成以上，小到接线端子的操作空间不足，大到驱动散热片与其他部件短路，都可能源于前期建模时的尺寸偏差。这款经过实物校核的驱动模型，能帮助设计人员在设计阶段就规避掉这些潜在的装配问题，让电控仓的布局更加合理，减少后期改模、调整的工作量，提升整体的设计效率与设备装配的良品率。
