比瓦尔3mm贴片式导光灯管结构设计

　　在工业光电检测、小型设备状态指示、嵌入式光源模组的设计场景中，这类贴片式导光灯管是连接板载光源与外部指示点位的核心传导零件，很多做小型检测设备、工控面板、便携检测仪器的结构工程师，在做板载光源的外引设计时，经常会遇到LED灯珠贴装在PCB上，但外部指示面距离板卡有一定距离，直接裸露灯珠会存在光线发散、指示点位偏移、装配间隙漏光的问题，这类导光灯管就是为解决这类传导问题设计的。

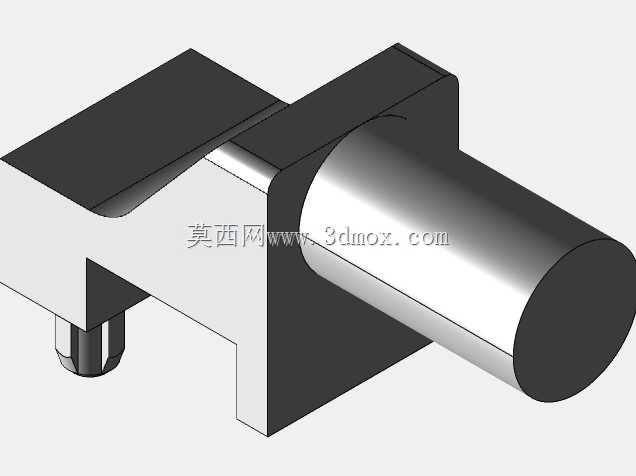

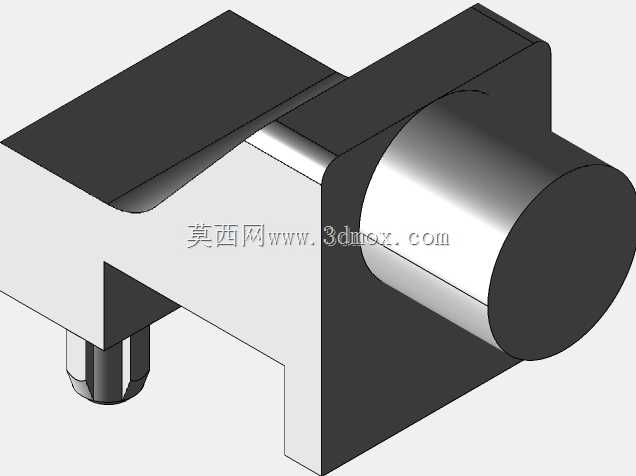

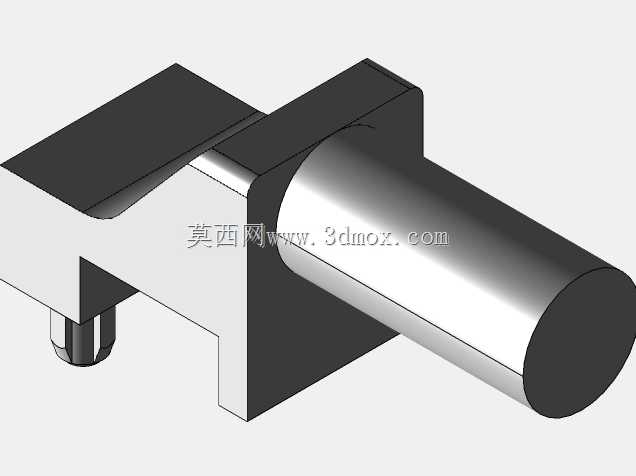

　　从实际装配逻辑来看，这款导光件采用带侧翼定位的贴片安装结构，主体导光段为圆柱形态，直径匹配3mm的标准安装开孔，侧翼的方形定位块可以直接卡在PCB的对应定位槽内，底部的两个定位插脚可以直接插入PCB的预留安装孔，完成焊接或者卡接固定，不需要额外设计压块或者固定支架，能大幅减少装配环节的零件数量，降低小型设备内部的结构占用空间。很多工程师在做小型光电传感器的指示光路设计时，会特意选用这类带定位侧翼的导光件，因为圆柱段的长度可以根据设备外壳到PCB的实际距离做适配，不需要额外做光路的转接设计，光线从底部入射之后，通过圆柱段的全反射传导到出光端面，能保证出光的均匀性，不会出现侧面漏光导致的指示模糊问题。

　　从功能特性上看，这款导光灯管的导光段做了光学级的表面处理，入射端贴合板载LED灯珠的出光面，能最大程度耦合灯珠发出的光线，减少入射端的光损，出光端面做了微磨砂处理，能让传导过来的光线形成均匀的光斑，不会出现灯珠芯片的直射亮点，在设备面板的指示场景下，视觉识别度更高，不会因为光线过强造成刺眼的问题。侧翼的定位结构除了安装定位的作用，还能起到挡光的作用，阻挡灯珠发出的光线从导光件侧面散出到设备内部，避免内部杂光影响其他光电检测元件的正常工作，这一点在做带光电传感器的小型设备设计时尤为重要，很多新手工程师在做光路设计时容易忽略杂光屏蔽的问题，导致设备的检测阈值出现漂移，选用带一体式挡光侧翼的导光件，就能在不额外增加遮光泡棉或者挡光罩的情况下，解决内部杂光的问题。

　　从安装边界的尺寸设计来看，这款导光件的圆柱导光段长度适配常规的板卡到面板的安装间距，侧翼的方形安装座的边长尺寸匹配标准SMD贴片元件的封装尺寸，可以直接适配SMT贴片机的吸嘴拾取，不需要人工插件装配，能适配批量生产的自动化贴片工艺，大幅提升生产装配的效率。底部的两个定位插脚的间距匹配标准的PCB孔位设计，插脚的长度刚好穿过PCB的厚度，过波峰焊或者回流焊的时候可以直接完成固定，不需要额外点胶固定，能保证导光件的入射端和板载LED灯珠的出光面保持固定的间距，不会因为装配公差导致光线耦合效率下降。在实际选型应用中，这类导光件可以适配不同波长的LED光源，不管是红光的电源指示、绿光的运行状态指示、黄光的故障告警指示，都能通过导光段完成稳定的光线传导，不会因为导光材料的吸收导致出光颜色出现偏差。

　　在做设备结构的三维建模时，这类导光件的模型需要准确还原定位侧翼的安装尺寸、圆柱段的直径与长度、底部插脚的间距与伸出长度，才能在PCB布局和外壳结构设计时准确预留安装空间，避免出现装配干涉。很多工程师在做结构评审的时候，容易忽略导光件的安装公差，比如圆柱段和面板开孔的配合间隙如果预留过小，会因为外壳的注塑变形导致导光件被顶偏，出现出光位置偏移的问题；如果间隙预留过大，又会出现缝隙漏光的问题，这款导光件的圆柱段直径做了适配标准开孔的公差设计，和常规3mm面板开孔的配合间隙控制在合理范围内，既能保证顺利装配，又能减少缝隙漏光的问题。另外侧翼的安装座的高度尺寸也做了适配，刚好和PCB表面到安装定位面的高度匹配，装配完成后不会出现导光件翘起或者下压过度压伤LED灯珠的问题，在批量生产的装配环节能大幅降低不良率。

　　在嵌入式小型检测设备的设计中，这类导光灯管还可以用在内部的光路传导场景，比如对射式光电传感器的光路传导，把发射端的光线通过导光件引导到检测点位，再把接收端的光线引导回传感器的接收管，在空间狭小的设备内部，可以不用设计复杂的反射光路，直接通过导光件完成光线的转弯传导，大幅简化内部的光路结构，减少光路调整的工时。和传统的分体式导光结构相比，这种一体式贴片导光件不需要额外的固定结构，零件集成度更高，在便携设备、小型工控模块、穿戴式检测设备的设计中，能有效压缩设备的整体厚度，满足小型化轻量化的设计需求。
