IC3D灯丝卷轴适配结构三维建模

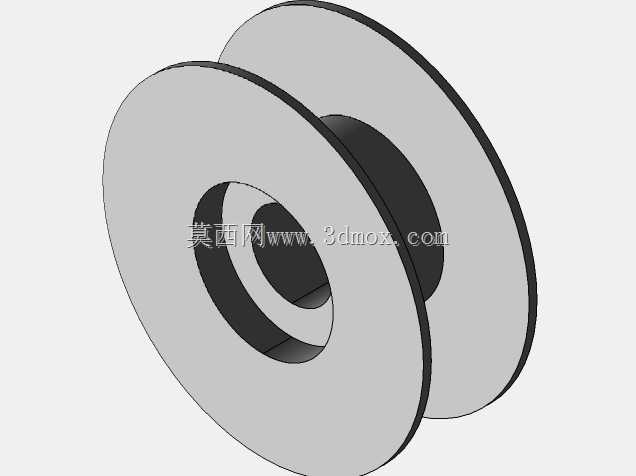

　　只能靠游标卡尺反复测量实物，但因为卷轴本身是注塑件存在拔模斜度、装配公差，手工测量的数据往往存在偏差，做出来的适配轴套要么装不进去，要么间隙过大转动时窜动明显，索性直接对整个卷轴进行全尺寸三维逆向建模，把所有装配相关的边界尺寸都固化到模型里，给后续做适配器、支架改装的同行提供准确的尺寸基准。从实际结构来看，这款IC3D灯丝卷轴采用的是双挡边对称式结构，中间的绕线轴筒为等径圆柱面，表面没有额外的防滑凸棱，靠两侧挡边的限位来约束耗材卷的轴向位置，两侧挡边为薄圆盘结构，边缘做了小圆弧倒角避免刮蹭耗材，挡边的外圆直径决定了单卷耗材的最大容纳外径，也就是单卷耗材的最大长度容量，建模时特意还原了挡边与轴筒连接处的过渡圆角，在桌面级FDM3D打印设备的日常使用场景中，耗材卷轴的适配问题一直是困扰不少设备改装用户、工作室运维人员的常见痛点，不同品牌耗材厂商的卷轴内孔直径、挡边宽度、轴筒外径尺寸缺乏统一的行业标准，很多第三方耗材甚至原厂耗材的卷轴，在更换到不同型号的脱机打印设备、外置耗材架时，经常出现卡滞、旷量过大、转动阻力不均的问题，轻则导致送丝阻力波动引发打印层厚不均、断丝等质量缺陷，重则会因为卷轴卡滞拉扯耗材造成打印中途断料报废。这次针对IC3D设备配套灯丝卷轴的尺寸建模，核心出发点就是解决实际改装适配过程中缺乏准确尺寸参考的问题，此前在改装IC3D假脱机装置的耗材支架时，翻遍公开的技术资料都找不到该品牌卷轴的准确形位尺寸，

　　这个位置是卷轴注塑成型时应力集中的区域，很多摔落导致的卷轴开裂都是从这个圆角位置起始，做适配器设计的时候如果忽略这个圆角，直接把支撑面贴到挡边内侧根部，就会出现装配干涉，导致卷轴无法完全卡到位。卷轴中心的安装孔是整个适配设计最核心的尺寸基准，这个孔的内径公差、孔的轴向长度、孔两端的倒角尺寸，直接决定了适配轴的直径设计、轴向定位结构的尺寸选择，建模时严格按照实物的装配公差还原了中心孔的圆柱度，没有做理想化的等径处理，考虑到实际注塑件存在的收缩变形，中心孔的实际有效配合段长度比轴筒的总长度要短，两端靠近挡边外侧的位置有轻微的拔模斜度，这个细节如果在建模时忽略，做出来的适配轴插入时就会出现两端卡滞、中间悬空的问题，

　　转动时的同心度会大打折扣。在实际的设备适配场景里，这个卷轴模型可以直接用来做耗材架的支撑轴、快装卡扣、阻尼机构的设计参考，不管是给IC3D原厂设备做外置耗材架扩展，还是给其他品牌的3D打印机做该款耗材的适配结构，都可以直接调用模型里的安装边界尺寸，不用再反复测量实物、反复打样试错。建模过程中特意区分了不同结构的功能面：中心孔的配合面、绕线轴筒的圆柱面、两侧挡边的内侧限位面、挡边外侧的接触面，每个功能面的尺寸都按照实际装配的优先级做了公差还原，比如中心配合面的尺寸按照基孔制的间隙配合基准做了还原，绕线轴筒的尺寸因为不需要和其他零件配合，只需要保证耗材卷能顺利套入，所以保留了实物的实际尺寸，没有做理想化修正。另外，

　　卷轴两侧挡边的外侧平面是很多第三方耗材架支撑滚轮的接触位置，这个平面的平面度、挡边外侧到中心孔端面的距离，直接决定了滚轮支撑时的转动稳定性，建模时也还原了这个位置的实际结构，没有把挡边外侧做成完全平整的理想平面，保留了注塑件中心位置的轻微凹陷结构，避免设计滚轮支撑时因为这个凹陷出现接触不实、转动晃动的问题。对于做3D打印设备改装、耗材配件设计的结构工程师来说，这类耗材卷轴的准确模型可以大幅减少适配设计的验证周期，以往做一个耗材适配器往往需要3-4次打样调整尺寸，有了准确的卷轴模型之后，在三维软件里直接做干涉检查、配合间隙验证，一次打样就能满足装配要求，不管是做固定轴式的耗材架，还是带轴承的转动式耗材架，甚至是带断料检测、耗材称重的智能耗材支架，都可以基于这个模型的尺寸边界开展设计，不用再受限于缺乏准确参考数据的问题。实际使用中，这类卷轴除了承载3D打印耗材之外，也可以用来承载细金属丝、焊锡丝、纤维线材等其他小卷径的线状物料，只要安装尺寸匹配，对应的适配结构都可以基于这个模型的尺寸做延伸设计，模型里的所有安装边界尺寸都和实物保持一致，没有做简化或者理想化处理，能直接对接后续的结构设计、3D打印打样、机加工件生产的全流程需求。
