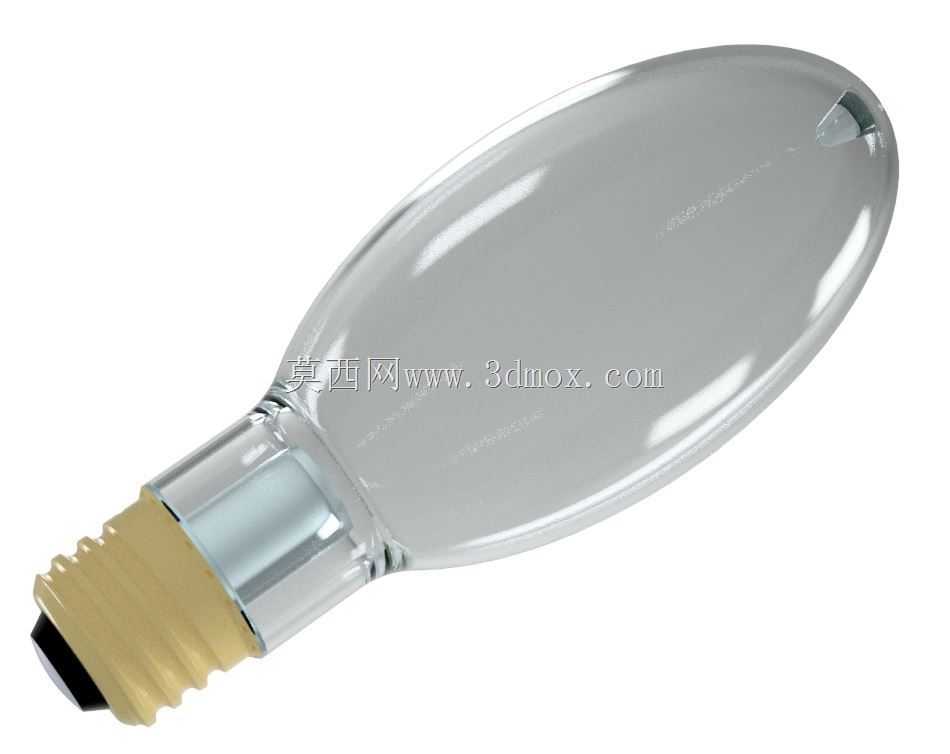

带E26底座的ED17高压钠灯金属卤化物灯泡

　　在工业照明、户外道路照明、大型厂房仓储照明的场景中，这类适配高压钠与金属卤化物发光体系的ED17泡型光源是非常常见的选型，其配套的E26螺口底座也是北美、国内部分商用照明场景里通用的灯座接口标准，做照明配套结构设计、灯具备品备件建模的时候，这类光源的三维数模是装配干涉校验、灯具外形适配必不可少的参考依据。

　　从实际使用的功能特性来看，这类灯泡的额定功率覆盖50W到100W区间，泡壳采用椭球形的ED17轮廓设计，这种泡型的优势在于能够给内部的电弧管预留足够的散热空间，同时让光线的出射角度更均匀，避免局部光斑过亮或者暗区的出现，适配泛光照明、投光照明的配光需求。和小功率螺口灯泡不同，这类气体放电灯的泡壳采用硬质硼硅酸盐玻璃材质，能够耐受长期工作时的高温，同时隔绝内部放电腔体与外部环境，避免杂质进入影响发光效率与使用寿命。

　　从设计思路层面拆解这个模型的结构，首先是底部的E26螺口部分，这部分严格遵循通用螺口灯头的尺寸规范，螺纹大径、螺距、顶端触点的突出高度都符合通用安装要求，能够直接适配标准E26灯座，不需要额外做转接结构，螺口部分采用金属铜质镀镍的结构设计，既保证导电性能，也能在户外潮湿环境下避免锈蚀导致的接触不良。螺口上方是灯头的绝缘隔热段，这部分采用耐高温的电木或者陶瓷材质，一方面隔绝螺口带电部分与泡壳金属固定件，另一方面阻隔泡壳工作时传递到灯座的热量，避免灯座塑料件长期高温老化。往上的椭球形泡壳部分，曲面过渡做了连续的曲率优化，从灯头衔接处的小直径平滑过渡到泡体最大直径处，再收窄到泡顶的抽气封接端，整个曲面没有尖锐的棱角，既减少玻璃生产时的应力集中点，也能让光线在泡壳内壁的漫反射更均匀。

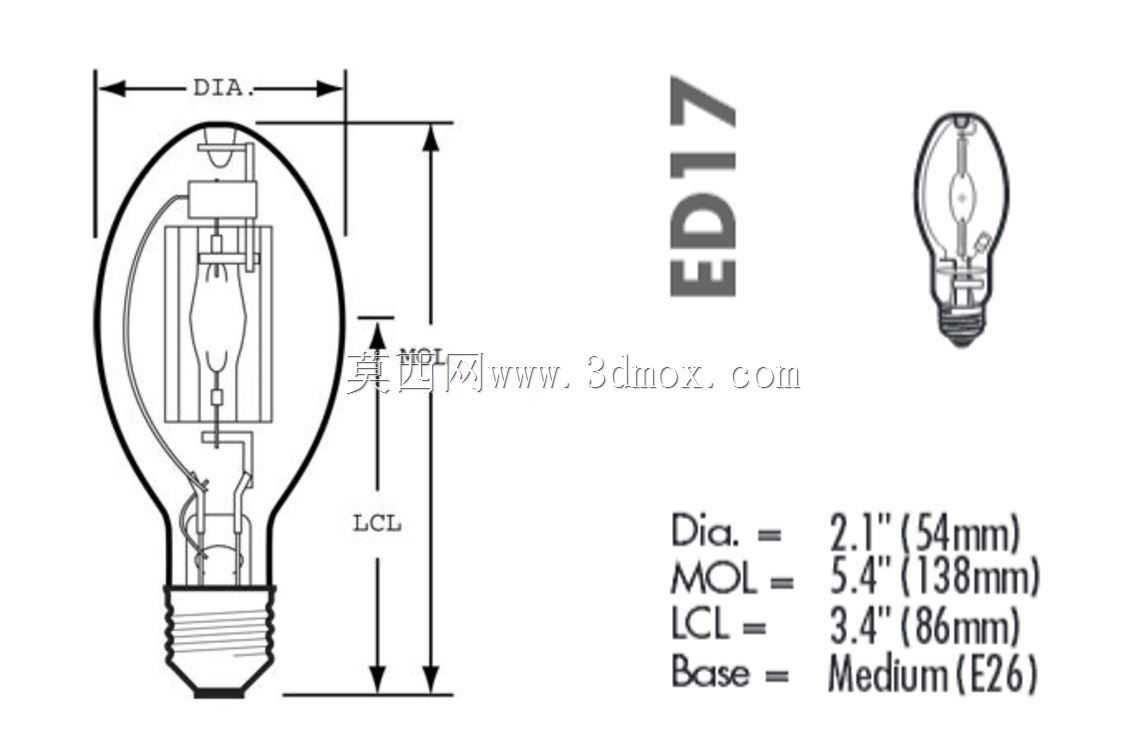

　　在安装边界与尺寸适配方面，做灯具结构设计的时候需要重点关注几个尺寸参数：首先是整体长度，这类ED17泡型的总长度要和灯具的灯腔深度匹配，避免泡顶触碰灯具玻璃罩导致应力破损；其次是泡体的最大直径，要和灯腔的内径预留足够的散热间隙，一般至少保留5mm以上的空气流通空间，保证灯泡工作时的热量能够及时散出，避免泡壳长期超温缩短寿命；第三是E26螺口的拧入深度，要匹配灯座的触点行程，保证拧到底之后顶端的中心触点能够和灯座的导电端子可靠接触，同时螺口的啮合牙数不少于3牙，避免安装后灯泡松动脱落。

　　在实际的工程选型与建模校验中，这类光源的数模主要用于几个场景：一是户外路灯的灯腔结构设计，校验灯泡和反射器的相对位置，保证配光曲线符合道路照明的照度要求；二是厂房高天棚灯的装配干涉检查，确认灯泡安装后不会和灯具内部的镇流器、触发器等元器件发生位置冲突，同时预留足够的安全距离；三是备品备件的测绘建模，对于老旧厂区的照明改造项目，不需要拆解现有灯具，直接通过匹配的灯泡数模就能确认新灯具的适配性，减少现场测绘的工作量。

　　另外需要注意的是，这类气体放电灯泡的工作姿态也有一定要求，一般推荐灯头朝下垂直安装，倾斜角度不超过15度，如果倾斜角度过大，会导致内部电弧管的热量分布不均，一方面影响发光效率，另一方面会加速电极老化，缩短灯泡的使用寿命，在做灯具结构设计的时候也要考虑安装角度的限位结构，避免用户安装时角度偏差过大。泡壳表面的处理也做了相应的设计，部分同类型产品会在泡壳内壁涂覆荧光粉层，来调整显色指数与色温，不过这个模型对应的是透明泡壳版本，光线透过率更高，适合对光线穿透力要求高的户外照明场景，比如多雾地区的道路照明，高穿透性的光线能够提升恶劣天气下的可视距离。
