NMTB30数控加工锥度刀架结构

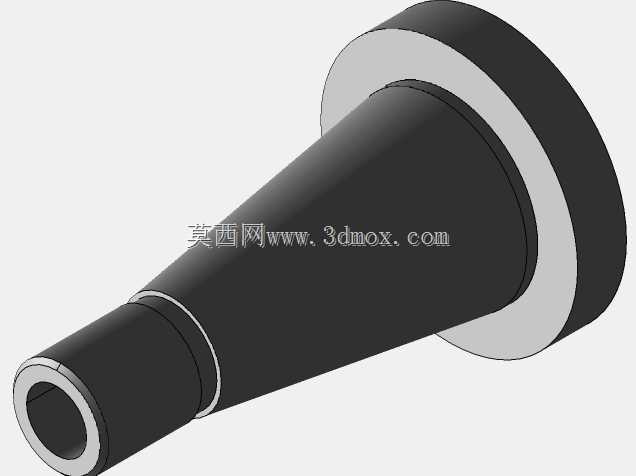

　　在数控铣削、镗削加工场景中，主轴与刀具的连接刚性直接决定加工过程的振动水平、尺寸精度保持性以及刀具寿命，NMTB30规格的锥度刀架正是适配这类加工需求的核心连接部件，主要用于老式数控铣床、专用镗床以及部分改造型加工中心的主轴端，实现刀具与主轴的精准定位与扭矩传递。这类锥度连接结构的设计核心在于利用锥面的自锁特性与过盈配合实现无间隙连接，区别于常见的BT系列锥柄，NMTB锥度的锥角参数适配更早的工业机床主轴接口标准，在进口老旧设备维护、专用机床改造场景中仍有大量应用需求。从结构设计逻辑来看，该刀架的锥柄部分严格遵循NMTB30的锥度规范，锥面的表面粗糙度、圆度公差都控制在微米级，保证装入主轴锥孔后能实现全周贴合，

　　避免局部接触导致的装夹偏摆；尾部的拉钉结构适配主轴的拉紧机构，加工过程中持续提供轴向拉紧力，抵消切削过程中产生的轴向抗力，防止刀具在重切削时出现松动退刀的问题。法兰端的凸缘结构一方面作为锥柄装入深度的硬限位，保证每次换刀后刀具的轴向伸出量一致性，另一方面法兰端面可与主轴端面形成辅助贴合，在大扭矩切削时分担锥面的受力，减少锥面的磨损速率，延长刀架与主轴接口的使用寿命。前端的刀具安装孔采用中空设计，可适配直柄刀具的装夹，通过侧面的锁紧螺钉实现刀具的周向与轴向固定，孔的内径公差严格匹配标准直柄刀具的尺寸范围，保证装夹后刀具的径向跳动控制在允许范围内，避免加工时出现让刀、振纹等问题。从安装边界来看，该刀架的锥柄大端直径、法兰外径、

　　整体轴向长度都严格匹配NMTB30主轴的接口尺寸，安装时只需将锥柄擦拭干净后推入主轴锥孔，确认拉紧机构卡入拉钉槽位即可完成装夹，无需额外调整；设计过程中需重点关注锥面与安装孔的同轴度公差，这一参数直接决定装刀后的径向跳动值，若同轴度超差，即使锥面贴合良好，刀具旋转时也会出现偏摆，导致加工孔的尺寸超差、铣削面出现接刀痕。在实际加工应用中，这类锥度刀架适合中等负载的铣削、钻镗工序，在加工铸铁、铝合金等材料时能保持稳定的连接刚性，日常维护时需注意每次换刀前清理锥面的切屑与切削液残留，避免硬质颗粒嵌入锥面造成接触面划伤，长期使用后若发现锥面出现磨损凹痕，需及时更换刀架，防止损伤主轴锥孔造成更大的设备损失。建模过程中需严格还原锥度参数、法兰厚度、拉钉安装位置以及刀具安装孔的深度尺寸，保证模型可直接用于设备改造时的干涉检查、刀具长度补偿计算，也可作为老旧设备配件测绘的参考基准，帮助维修人员快速确认配件尺寸，减少设备停机等待配件的时间。
