车载储油罐罐体结构三维设计

　　在液态物料公路运输场景中，罐体作为核心承载部件，其结构合理性直接决定运输安全性、介质适配性与整车运行稳定性。本次设计的车载储油罐结构，主要面向成品油、普通非腐蚀性液态化工介质的道路运输作业场景，适配常规二类底盘的上装安装需求，可覆盖城市配送、中短途干线运输等多类作业工况。从实际使用需求出发，罐体采用卧式圆筒形主体结构，这种结构形态在承压表现、容积利用率、行驶风阻控制上具备天然优势，圆筒形截面可均匀分散内部液态介质的静压力与车辆行驶过程中产生的动态冲击力，避免局部应力集中引发的结构变形或开裂问题。罐体两端采用标准椭圆形封头结构，相比平封头可降低边角处的应力集中系数，在相同承压能力下可减少板材使用厚度，实现结构轻量化的同时保证结构强度。

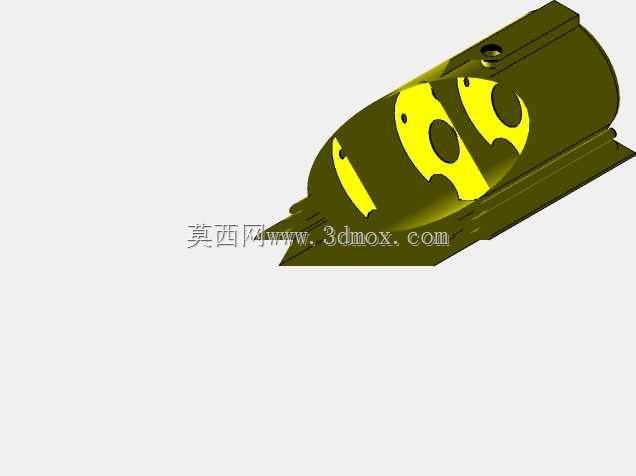

　　罐体顶部设置有带密封结构的人孔组件，既满足日常检修、内部清理的人员进出需求，也可作为应急泄压的备用通道，人孔周边设计有防滑踏步结构，适配人员登顶作业的安全需求，同时预留了油气回收、液位检测、防溢流传感器的安装接口，可直接匹配现有车载油品运输的标准辅件安装尺寸，无需额外进行结构改制。罐体底部设计有集成式安装底架，底架与罐体采用焊接连接，底架上预留的安装孔位完全匹配常规专用车底盘的上装安装边界，纵向安装梁的间距、连接孔的孔径与孔位公差均按照公路运输车辆上装安装通用规范设定，可直接与不同吨位的二类底盘进行装配，减少现场适配的加工工作量。防波板是罐体内部的核心功能结构，设计时按照罐体有效容积分段设置多道弧形防波板，

　　板体上开有符合流体通过特性的过流孔，当车辆起步、制动、转向时，防波板可有效削减罐内液态介质的涌动冲击力，降低介质晃动对整车行驶稳定性的影响，避免因液体大幅晃动导致的车辆侧倾风险，同时防波板也可作为罐体内部的加强筋结构，提升罐体整体的抗变形能力。在安装边界设计上，罐体整体外径控制在适配道路运输限高要求的范围内，长度根据对应底盘的轴距进行匹配，保证整车前后轴荷分配处于合理区间，避免出现轴荷过载的问题。罐体底部的卸料口、排污口位置均按照常规装卸作业的操作空间需求设置，预留了卸料阀门、排污管路的安装空间，同时保证车辆在最小离地间隙要求下，底部管路不会出现磕碰风险。从结构设计逻辑来看，整个罐体的壁厚选择根据额定装载介质的密度、

　　额定承压值进行计算，不同部位的板材厚度根据受力情况做差异化设计，罐体主体中段受力均匀采用标准厚度板材，封头、底架焊接部位、防波板连接部位做局部加厚处理，在保证整体结构强度满足GB18564道路运输液体危险货物罐式车辆通用技术要求的前提下，尽可能降低罐体自重，提升车辆的额定装载质量。考虑到实际使用中的维护需求，罐体内部的防波板均设计有可通行的过人孔，方便检修人员进入罐体内部进行焊缝检查、防腐层修补等作业，罐体外部的爬梯位置与顶部防滑平台做一体化设计，爬梯的踏步间距、扶手高度均符合人体工程学要求，方便作业人员上下操作。在细节处理上，罐体所有焊接接缝处均设计有圆滑过渡结构，避免直角焊缝带来的应力集中问题，罐体与底架的连接部位增加了加强衬板，分散连接点的载荷，避免长期运行中连接部位出现疲劳开裂。整个结构的建模过程严格按照实际加工工艺逻辑搭建，所有板材的折弯、焊接预留量、安装公差均在模型中做了对应体现，结构工程师可直接基于该模型进行工程图导出、有限元受力分析、生产工艺拆解，也可作为专用车上装设计的参考模板，根据不同的介质运输需求调整罐体容积、接口位置、内部防腐结构，快速衍生出适配不同运输场景的罐体结构方案。
