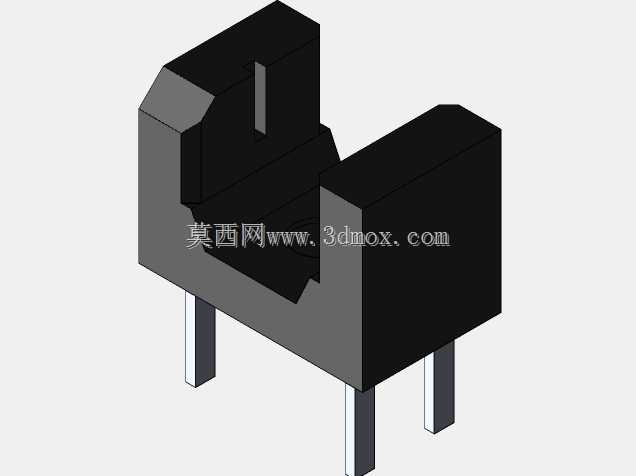

窄间隙槽型光电传感元件结构设计

　　在自动化产线的位置检测、消费电子的开合状态识别、小型机电设备的行程限位场景里，槽型光电开关是应用频次极高的非接触式检测元件，本次建模的这款窄间隙槽型光电结构，核心针对安装空间极度受限的紧凑型设备场景设计，解决了常规槽型光电占用PCB板面积大、安装凸台干涉周边结构的痛点。从实际选型适配的角度看，这类元件的核心检测逻辑是依靠槽体两侧对置的红外发射与接收端，当被检测物体从1.2mm宽的槽口间隙穿过时，会阻断红外光路，接收端输出电平跳变信号，以此完成位置到位、物体存在、转速计数这类检测动作，相比接触式的微动开关，它没有机械触点磨损的问题，响应速度可以达到微秒级，在高速运转的小型机构里不会出现信号滞后漏检的情况。

　　建模过程中首先要明确安装边界约束，这款元件采用直插式引脚设计，三个引脚的排布间距严格匹配常规PCB板的通孔焊盘间距，引脚伸出本体的长度兼顾波峰焊工艺的吃锡深度要求，不会出现引脚过短焊接虚焊、过长剪脚工序额外增加工时的问题。本体的外形做了切角处理，不是规整的直角方块，这部分结构细节是为了适配设备内部的斜向安装位，避免元件本体和周边的塑胶筋位、走线槽产生硬干涉，很多初入行的结构工程师建模时容易忽略这类安装避让细节，实际打样组装时才发现元件装不进去，不得不临时修改壳体模具，造成项目周期延误。

　　槽口的间隙宽度控制在1.2mm，这个参数是经过多场景适配验证的：间隙过大会导致小尺寸的检测挡片无法完全阻断光路，出现信号误触发；间隙过小则会提升挡片的加工精度要求，挡片稍有偏斜就会蹭到传感器本体，长期运行会磨损元件表面，甚至卡滞运动机构。槽体两侧的发射、接收端窗口位置做了内凹设计，避免组装过程中工装、螺丝刮花光学窗口，影响红外光的穿透率，很多廉价的同类型元件没有做这个内凹防护，生产线上组装时很容易被操作人员的手套、工装蹭脏窗口，导致检测灵敏度下降，后期售后排查故障要耗费大量人力。

　　从结构强度的角度考虑，元件本体的塑胶外壳壁厚做了均匀化处理，引脚和塑胶本体的结合位置做了加厚的应力释放结构，因为在PCB板过波峰焊的时候，设备会有轻微的震动，如果引脚根部的塑胶壁厚太薄，很容易出现塑胶开裂、引脚松动偏移的问题，直接导致元件报废。本体的两个安装定位柱（如果是带固定孔的版本）的中心距公差控制在±0.05mm范围内，和PCB板上的定位孔精准配合，过回流焊或者波峰焊的时候不会出现元件偏移、浮高的问题，保证焊接后的元件位置精度，避免因为元件安装偏移导致槽口和检测挡片的对位偏差。

　　在实际设备应用里，这类窄间隙槽型光电常被用在小型打印机的纸路检测、智能门锁的锁舌位置检测、小型电动滑台的原点限位、编码器的转速检测这些场景，这些场景的共同特点是内部安装空间极其紧凑，周边布满了其他电子元件、结构筋位，没有多余的空间容纳大尺寸的检测元件。建模的时候要特别注意元件的最大外形轮廓尺寸，包括引脚的折弯范围、本体的突出高度，确保在三维装配时，元件和周边的电容、电阻、接插件等元器件保留至少0.5mm的安全间隙，避免出现安规距离不足、组装干涉的问题。另外，元件的顶部平面没有多余的凸起结构，适合在高度方向空间受限的薄型设备里使用，比如超薄的外设产品、便携检测仪器内部，不会因为元件高度过高顶起设备外壳。

　　很多结构工程师在选型这类光电元件的时候，容易只关注检测距离、响应频率这些电气参数，忽略了机械安装尺寸的细节，比如槽口的深度、引脚的排布方向、本体的倒角位置，等到三维装配阶段才发现和现有结构冲突，不得不重新选型改板，耽误项目进度。这个三维模型完整还原了元件的所有外形细节、安装特征、引脚尺寸，在做设备整体装配设计的时候，可以直接调用进行干涉检查、安装位布局，不需要再对着二维图纸反复测量核对尺寸，能大幅提升结构设计的效率，减少因为尺寸核对错误导致的打样返工问题。同时模型的细节还原度足够支撑后续的工装设计、检测治具设计，比如针对这个元件做自动插件机的吸嘴定位、焊接治具的避让槽设计，都可以直接参考模型的外形尺寸开展工作，不需要额外测绘实物。
