杰特森AGX XAVIER液冷散热流道结构设计

　　在边缘算力硬件的热管理设计场景中，高算力核心模块的散热效率直接决定了设备长时间满负载运行的稳定性，这套针对杰特森AGX XAVIER算力模块设计的液冷散热结构，核心解决的是高功耗算力芯片在密闭工业机柜、车载边缘计算单元、户外智能分析终端这类空间受限、通风条件差场景下的持续散热问题。不同于常规消费级风冷散热方案，液冷结构的换热效率是同体积风冷模组的3-5倍，能够在环境温度跨度达到-20℃到60℃的工况下，将核心芯片的结温稳定控制在额定工作区间内，避免因过热触发的算力降频、硬件寿命折损等问题。

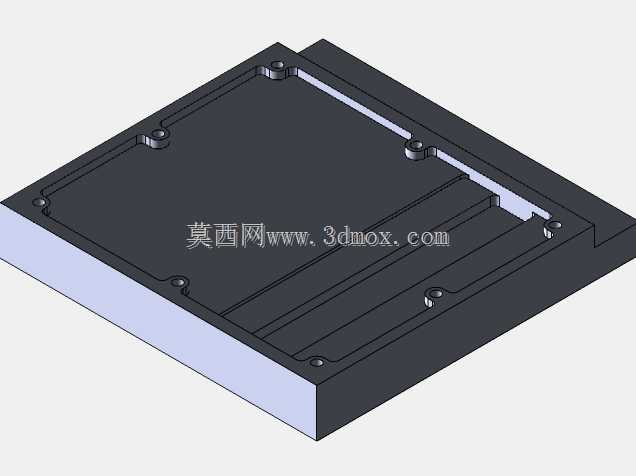

　　从实际功能特性来看，这套流道结构采用了一体化铣削成型的冷板主体，冷板的安装贴合面完全匹配算力模块的核心热源分布区域，覆盖了CPU、GPU以及供电模组这三个主要发热点位，冷板表面的平面度控制在0.02mm以内，安装时配合导热界面材料能够将接触热阻降到最低。流道的走向设计没有采用简单的直通式结构，而是结合热仿真得到的热源温度云图，在核心发热最高的区域做了蛇形往复的流道排布，让冷却液在高温区域的停留时间更长，同时在供电模组这类发热量稍低的区域采用了渐扩式流道，平衡整个冷板的换热均匀性，避免出现局部过冷或者局部热点无法覆盖的问题。流道的进出水口采用了侧出式的快接接口设计，接口的中心距、安装高度都匹配标准工业液冷管路的快插接头规格，不需要额外做转接件就可以直接接入整机的液冷循环回路，安装时的操作空间预留充足，即使是在已经完成其他部件装配的机柜内部，也可以单独完成冷板的拆装维护，不需要拆解周边的其他硬件结构。

　　设计过程中首先完成的是算力模块的发热功率测绘，在满负载运行状态下实测各个发热点位的热流密度，结合不同流速下冷却液的换热系数，反复调整流道的截面尺寸、转弯半径以及分流结构，避免流道内部出现流动死区——也就是冷却液流速极低甚至不流动的区域，这类区域会直接导致对应的冷板位置换热效率骤降，形成局部热点。从仿真结果来看，流道内部的流速分布整体均匀，在蛇形转弯处做了圆角过渡处理，既减少了冷却液流动的沿程阻力，降低循环水泵的负载，也避免了直角转弯处容易产生的气蚀问题，延长冷板的使用寿命。冷板的整体厚度控制在12mm以内，长宽尺寸完全贴合算力模块的安装边界，不会超出模块本身的安装轮廓，不会和周边的内存模组、存储接口、扩展排线产生结构干涉，安装孔位完全匹配模块本身的固定螺柱位置，不需要在原有硬件结构上额外打孔或者做改装，直接替换原有风冷散热模组就可以完成升级。

　　在实际的工业场景应用中，这类液冷冷板可以适配多种不同的安装工况，比如在车载边缘计算单元中，车辆行驶过程中会产生持续的振动，冷板的固定结构做了防松设计，接口处采用了带锁扣的快插接头，即使在持续振动的工况下也不会出现漏液、松动的问题；在户外智能分析终端中，冷板的材质选用了耐腐蚀的铝合金材质，表面做了阳极氧化处理，能够适应高湿度、多粉尘的户外环境，不会因为长期使用出现锈蚀、流道堵塞的问题。流道的内部做了抛光处理，减少冷却液中的杂质在流道壁面附着的概率，配合回路中的过滤器，可以实现长时间免维护运行，不需要定期拆解清洗流道。另外，冷板的进出水口位置做了标识区分，安装时不会出现接反的问题，顺着冷却液的流向，流道的截面是缓慢变化的，能够保证冷却液在整个流道内的流态保持层流为主，减少紊流带来的振动和噪音，这对于对噪音有要求的办公场所、医疗设备配套的算力单元来说尤为重要。

　　从结构设计的细节来看，冷板和算力模块接触的一面做了避空设计，避开了模块表面的电容、电阻等凸起的电子元器件，不会因为安装压力导致元器件被压损，冷板的安装压力通过螺柱的拧紧力矩控制，配套的紧固螺丝采用了等长设计，避免因为拧紧力度不均匀导致冷板倾斜，影响接触换热效果。流道的密封采用了一体化的焊接工艺，没有采用胶接密封的方式，避免长期使用过程中密封胶被冷却液腐蚀老化出现漏液的风险，焊接完成后会经过1.5MPa的保压测试，确保在正常工作压力的1.5倍下没有渗漏问题，完全满足工业场景的可靠性要求。
