单柱式高空作业举升设备设计

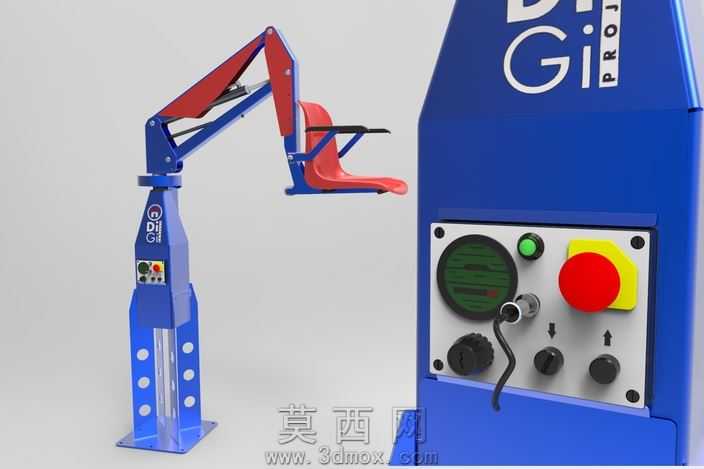

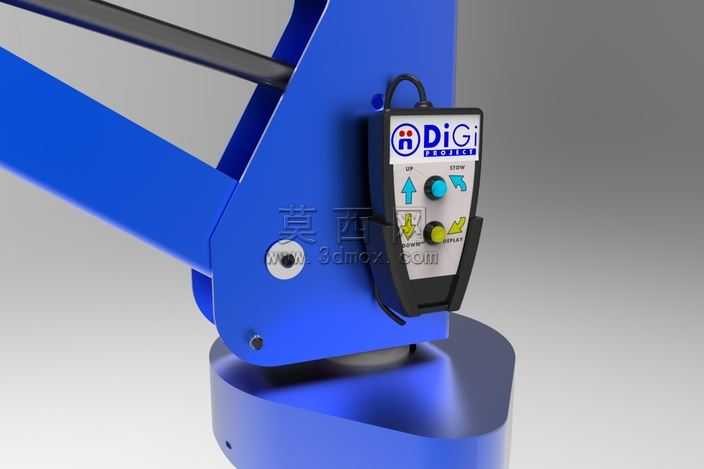

本作品为单柱式举升作业设备的三维建模设计成果，建模阶段采用参数化设计逻辑完成全结构搭建，首先对底部支撑基座进行结构建模，基座采用带多组定位孔的立式支撑结构，通过加宽底部接触面积保障设备整体稳定性，支撑柱内部预留液压管路与电气线路的排布空间，同时在柱体表面设计多组加强筋结构提升立柱抗弯折性能。中部的多段折叠臂采用铰接结构建模，每段臂体之间通过销轴连接结构实现角度调节，臂体内部集成液压驱动杆的安装位，可通过液压杆的伸缩实现臂体的俯仰与伸展调节，臂体末端连接载人作业平台，平台设置安全护栏结构，护栏采用圆弧过渡设计避免尖锐棱角，同时预留安全带挂接点位，充分考虑高空作业的安全防护需求。设备侧部的控制箱采用独立模块化建模，面板上集成压力显示仪表、绿色启动按钮、红色急停按钮、升降调节旋钮、电源接口等组件，每个控件都按照工业元件的实际尺寸进行1:1还原，按钮的凸起结构、旋钮的防滑纹理、仪表的刻度标识都做了精细化建模处理。材质渲染阶段，主体支撑结构与控制箱采用工业蓝色哑光金属漆材质，模拟真实工业设备的喷涂漆面效果，折叠臂部分采用红蓝撞色设计，红色部分为臂体的防护涂装，蓝色为臂体主体结构材质，作业平台采用红色防滑工程塑料材质，控制按钮分别采用绿色、红色、黄色的工程塑料材质，急停按钮的黄色警示底座做了高亮处理，金属铰接销轴采用不锈钢金属材质，表面添加轻微的磨损质感提升真实度，基座底部做了金属磨砂质感处理，模拟设备放置使用后的接触磨损效果。设计过程中充分考虑设备的使用场景，针对电梯施工、室内高空安装等狭小空间作业需求，优化了折叠臂的收拢尺寸，单柱结构相比双柱举升设备占用空间更小，折叠臂收拢后设备整体占地面积不足0.5平方米，可在狭小的电梯井道、室内走廊等场景灵活移动使用，同时控制箱的布局符合人体工程学设计，操作人员站立在设备旁即可轻松触达所有控制按钮，急停按钮设置在面板最显眼的位置，可在突发状况下快速按下停止设备运行。建模过程中对所有运动部件做了运动干涉检查，模拟臂体伸展、折叠、升降全行程的运动状态，确保各部件在运动过程中不会发生碰撞，液压管路的排布沿着臂体内部的走线槽布置，避免臂体运动过程中挤压管路，电气线路与液压管路采用分离式排布设计，降低油路泄漏影响电路安全的风险。
