迷你履带式挖掘机整机结构三维设计

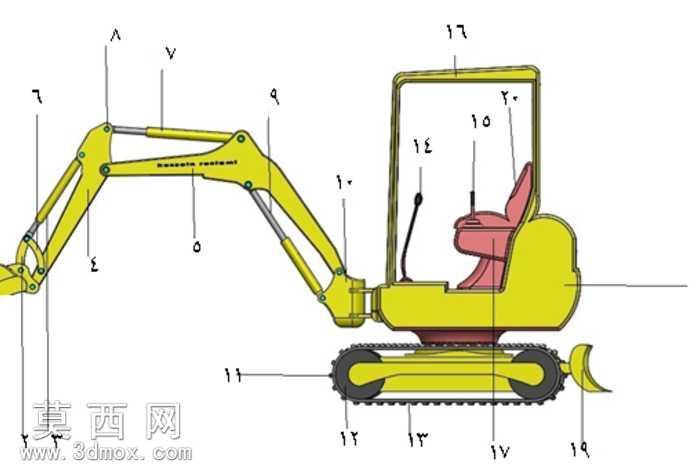

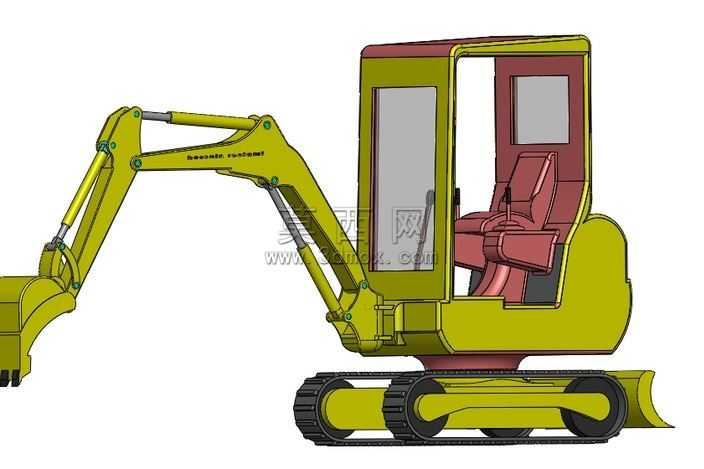

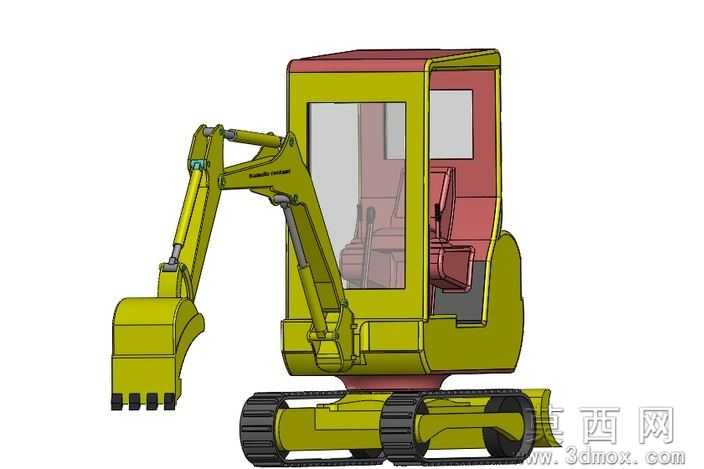

本作品为迷你履带式挖掘机的三维参数化模型，采用SolidWorks完成全结构建模与装配设计，完整还原了小型挖掘机的核心功能结构与外观形态。建模过程遵循自顶向下的设计思路，首先完成整机布局骨架的搭建，明确行走机构、回转平台、工作装置、驾驶室四大模块的空间位置与装配约束关系，再逐一拆分零部件进行精细化建模，确保各部件间的运动干涉量控制在合理范围内，符合真实工程机械的设计逻辑。模型的行走部分采用履带式结构，对驱动轮、导向轮、支重轮、履带板等部件均做了细节还原，履带板的防滑齿形、轮体的安装孔位都按照小型挖掘机的通用参数进行设计，能够直观展示履带行走机构的传动与支撑原理。上部回转平台集成了驾驶室与工作装置连接基座，驾驶室部分采用半透明材质模拟钢化玻璃效果，内部还原了操作座椅、操纵杆、控制台等内饰结构，驾驶室框架采用钣金折弯的建模逻辑，还原了真实驾驶室的焊接装配结构，外部的防护栏、后视镜等附属部件也做了简化但完整的呈现。工作装置部分包含动臂、斗杆、铲斗以及对应的液压油缸结构，各铰接点的位置参数参考小型挖掘机的真实作业范围设定，液压油缸的缸筒、活塞杆、铰接耳环等结构均按照液压元件的通用尺寸建模，能够模拟挖掘作业中动臂升降、斗杆收放、铲斗翻转的完整动作逻辑。材质渲染方面，机身主体采用工程黄的金属漆材质，搭配哑光红的驾驶室内饰配色，履带部分采用深黑色橡胶材质效果，液压管路采用银灰色金属材质，玻璃部分添加了轻微的反光与透明度参数，整体渲染效果贴近真实小型挖掘机的视觉质感。整个模型的装配层级清晰，零部件命名规范，各运动副的约束设置合理，既可以用于工程机械结构原理的教学演示，也可以作为小型挖掘机改型设计的基础参考模型，帮助设计人员快速验证整机布局与结构合理性，缩短产品开发前期的方案验证周期。
