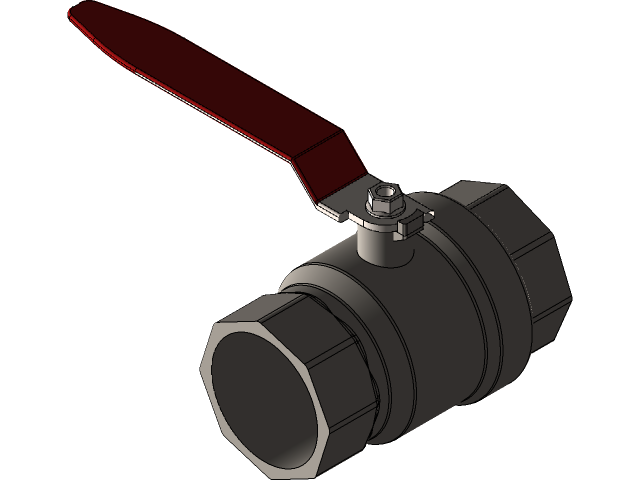

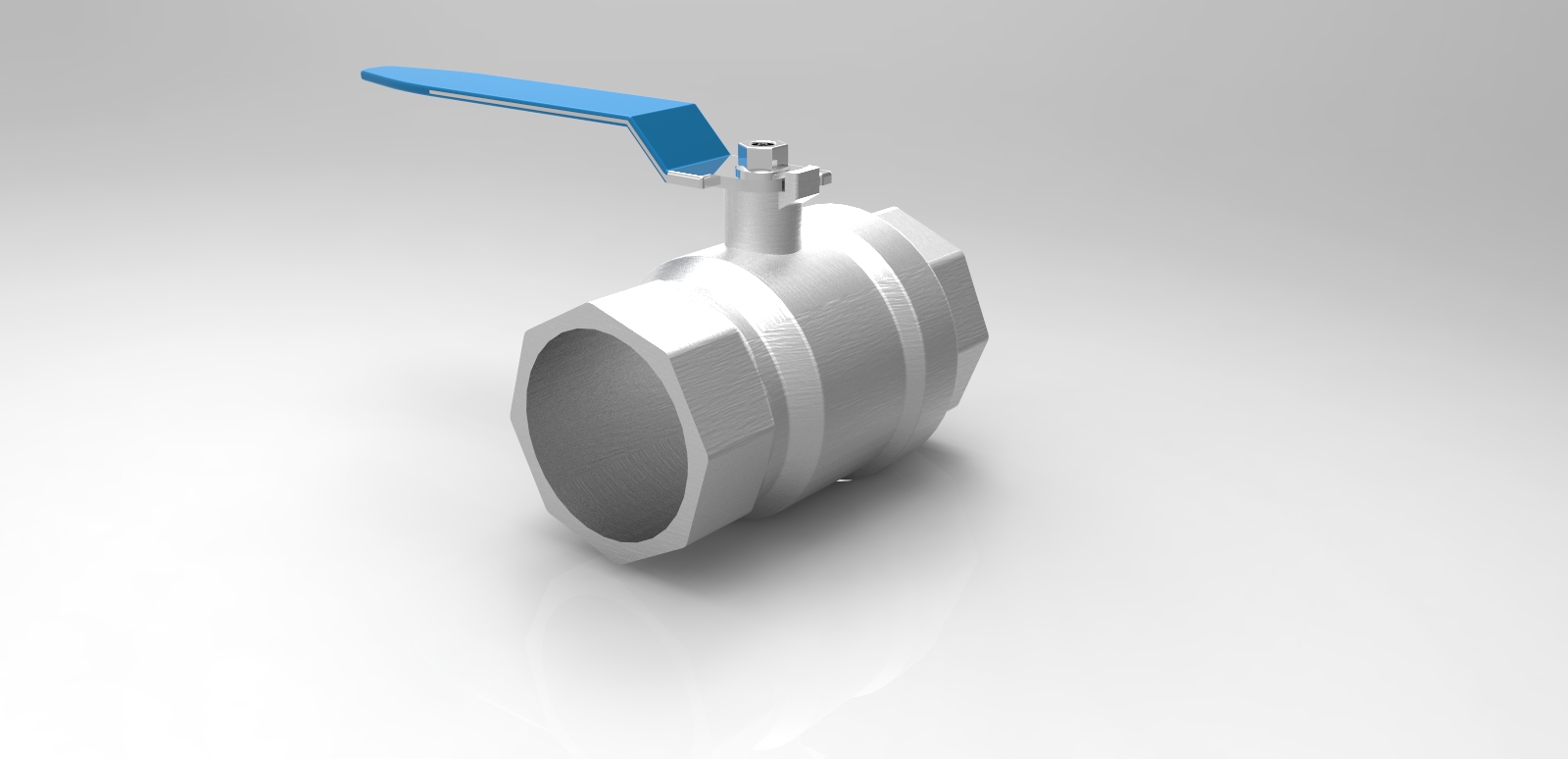

二英寸法兰连接式工业球阀结构设计

　　在化工、市政给排水、暖通循环水、油气输送等涉及流体管路输送的场景中，球阀是应用占比极高的截断类管路元件，这款两英寸通径的球阀，适配公称通径DN50的常规工业管路，可在管路系统中承担介质通断控制的核心功能，相比同通径的闸阀、截止阀，它的流道阻力更小，开关行程仅需90度旋转，操作力矩更低，日常运维的启闭效率更具优势。从结构设计逻辑来看，这款球阀采用浮动式球芯结构，球芯与两侧的密封阀座紧密贴合，当管路介质从上游端进入时，介质压力会将球芯压向下游侧的密封阀座，进一步强化密封副的贴合度，实现低压工况下也能可靠截断，不会出现内漏问题；阀体采用分体式法兰连接结构，上下阀体通过螺栓紧固，中间设置密封垫片防止外漏，

　　这种结构的好处是后期检修更换密封件时，无需将整个阀门从管路上完全切割拆除，只需松开连接螺栓即可拆分阀体取出球芯与阀座，大幅降低现场运维的工作量。在安装边界上，这款球阀的法兰连接尺寸完全适配常规PN16压力等级的管路法兰标准，两端法兰的螺栓孔中心距、密封面凸台尺寸都符合通用工业管路的安装规范，现场安装时无需额外加工适配法兰，直接与同通径的管路法兰对接即可，阀门整体的结构长度也符合行业通用尺寸要求，替换同规格旧阀门时不需要调整管路的预留安装间距，适配性极强。从功能特性来看，这款球阀的阀杆采用防飞出结构设计，阀杆从阀体内部装入，即使在管路带压状态下误操作松开阀杆压盖，阀杆也不会被内部介质压力顶出造成介质喷溅的安全隐患，

　　阀杆与阀体接触的位置设置了多重O型圈密封，相比传统的填料密封，密封可靠性更高，启闭转动的手感更顺滑，长期使用也不容易出现外漏问题。在实际选型应用中，这款两英寸球阀可适配水、轻质油品、压缩空气等多种常规工业介质，适用的工作温度范围覆盖-10℃到120℃的常规工况，完全能满足大多数民用与工业通用管路的使用需求，流道采用全通径设计，介质通过时的压损极小，管路输送过程中不会因为阀门造成过大的压力损失，也不容易在阀腔内部积存介质杂质，降低长期使用后结垢卡涩的概率。设计建模过程中，对球芯的圆度、密封面的粗糙度都做了对应的结构细节还原，阀杆与球芯的连接槽采用扁方结构，能够可靠传递启闭扭矩，不会出现开关打滑的问题，手柄的操作长度经过力矩核算，普通人无需借助加力杆即可完成带压状态下的启闭操作，整体结构没有冗余设计，所有零部件都符合通用阀门的行业设计规范，可直接用于教学演示、管路系统方案选型展示、装配工艺模拟等场景。
