狭小空间作业用柔性可调双头扳手结构

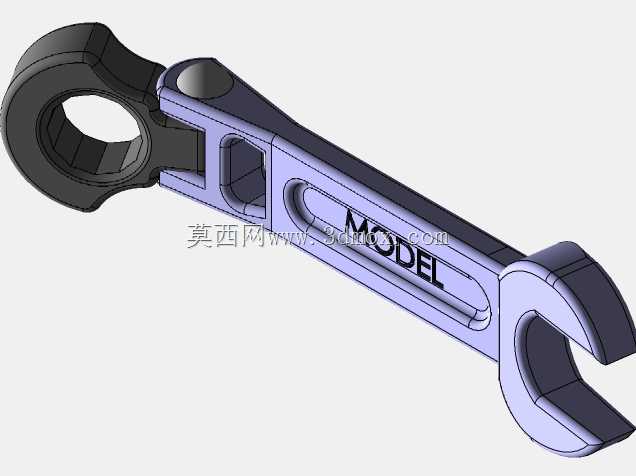

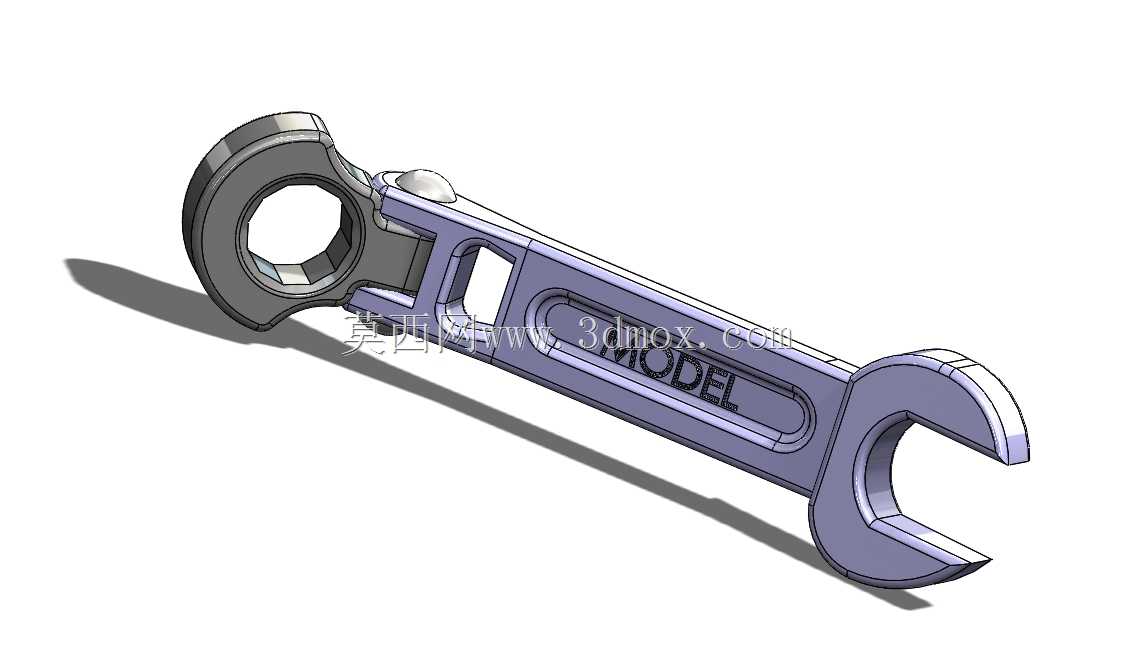

　　在设备运维、装配检修的现场场景里，常会遇到传统呆扳手、梅花扳手无法伸入的局促操作空间——比如密集排布的液压阀组安装间隙、设备内部被管线遮挡的紧固件位置、钣金框架内侧的螺母点位，这类场景下常规扳手要么无法卡入紧固件，要么没有足够的回转空间完成拧动，柔性可调扳手就是针对这类痛点设计的手动紧固工具。这款扳手采用双头功能集成的结构布局，一端为带旋转铰接结构的梅花套头，另一端为带弹簧闭合结构的开口钳口，整体杆身做了镂空减重设计，在保证结构刚性的前提下降低了工具自重，长时间手持作业不易产生疲劳感。从功能特性来看，梅花端的旋转铰接结构可以实现一定角度的偏摆，不需要扳手整体与紧固件保持严格垂直，就能完成扭矩传递，在操作空间被周边构件遮挡、

　　扳手无法整周回转的场景下，只需要小幅度往复扳动，就能通过铰接头的自适应偏摆持续带动紧固件转动，不需要频繁调整卡入角度。开口端的弹簧闭合钳口可以自适应一定尺寸范围内的六角紧固件，不需要像传统开口扳手那样严格匹配对边尺寸，临时应急作业时可以覆盖相邻几个规格的螺栓螺母，减少现场更换工具的频次；弹簧结构可以让钳口始终保持贴合紧固件侧面的状态，扳动过程中不容易滑脱，降低紧固件棱角被磨圆的概率。设计过程中首先要考虑的是铰接部位的强度冗余，因为偏摆状态下扳动时，铰接销轴会承受额外的剪切应力，销轴的材质选型和配合公差需要经过扭矩校核，保证在额定扳拧扭矩下不会出现变形或断裂；杆身的镂空槽位置需要避开应力集中区域，不能因为减重设计削弱杆身的抗扭截面，

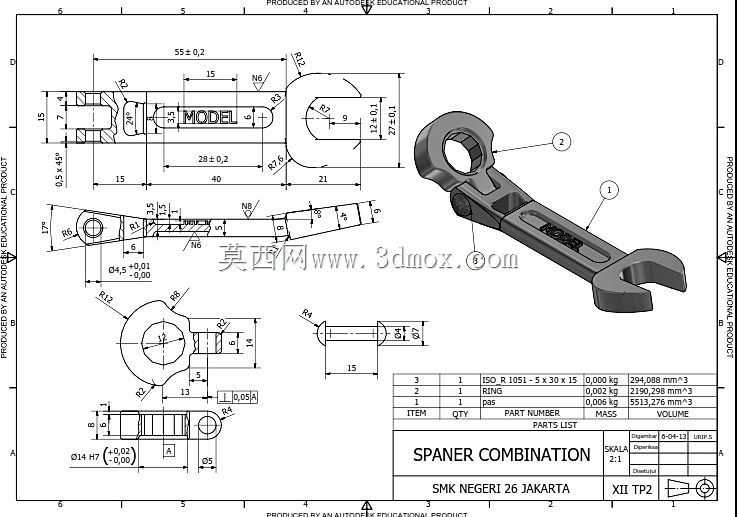

　　经过受力仿真验证，镂空区域设置在杆身中性层位置时，对整体刚性的影响可以控制在允许范围内。外形尺寸方面，整支扳手的总长度控制在常规手动扳手的便携尺寸区间，杆身宽度比同规格普通扳手窄15%左右，方便伸入狭窄缝隙；梅花端的最大外径做了收窄处理，比标准梅花扳手的头部外径小8mm左右，可以卡入沉孔内的紧固件位置；开口端的钳口厚度做了减薄处理，能够插入紧固件与安装面之间间隙较小的点位。安装边界上，这款工具不需要额外配套辅具，手持即可操作，铰接端的最大偏摆角度可以覆盖30度以内的倾斜操作面，在设备装配线的边位紧固、机电设备的售后运维、狭小机柜内部的紧固件拆装场景下，都能适配对应的操作空间，不需要对周边的管线、构件做临时拆除，

　　就能完成紧固件的拧松或紧固作业。杆身表面做了防滑纹理处理，手持位置的摩擦力足够，沾有少量油污的情况下也能稳定握持，不会出现打滑脱手的情况；两端工作头的硬度经过热处理达到手动工具的标准硬度要求，频繁使用也不会出现棱角磨损、钳口变形的问题，适合作为现场运维的常备随身工具。
