带散热通风结构的金属板壳体构件

　　日常做电控类设备的内置安装壳体时，这类带一体成型结构的金属板构件是选型里非常常见的一类，很多小型工控模块、驱动板卡的外置防护壳都会采用这类钣金折弯成型的结构，相比注塑壳体，它的电磁屏蔽性能更好，抗冲击强度更高，在车间存在少量切削液飞溅、金属碎屑飘落的工位场景里，能给内部的电路板、接线端子提供更可靠的物理防护。

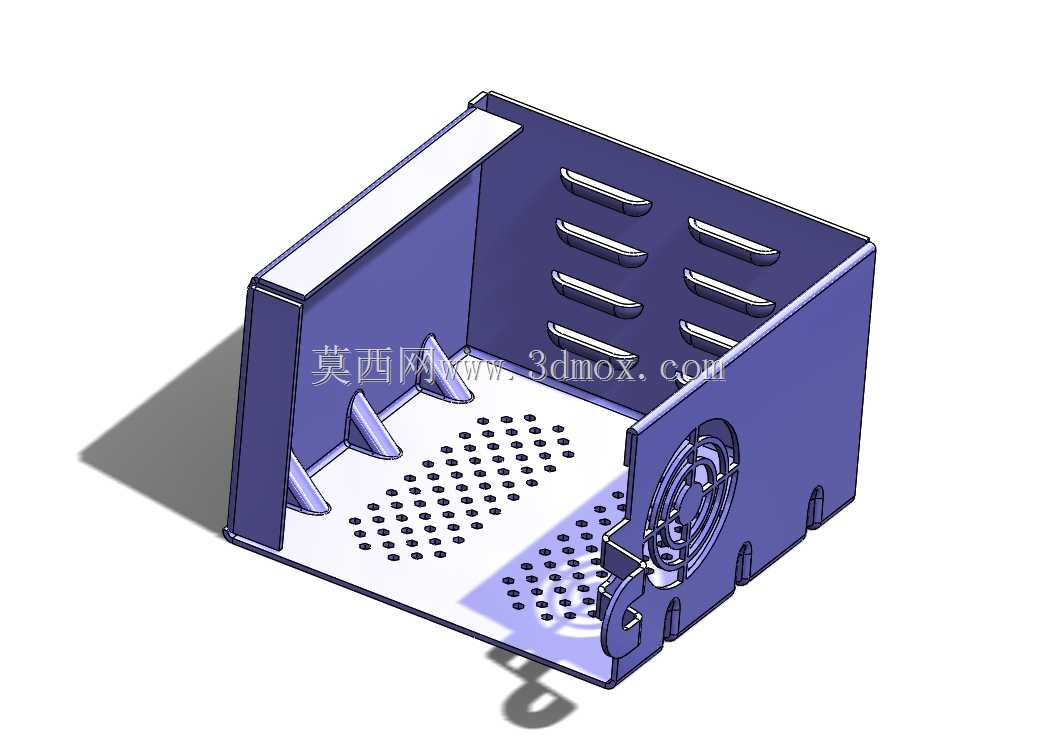

　　从结构设计逻辑来看，这个构件采用单块钣金板材经折弯、冲压工序一体成型，没有额外的拼接焊缝，整体的结构刚性更好，批量生产时的工序一致性也更容易控制。壳体侧壁预留的多组长条型冲压凸槽，一方面是作为加强筋提升侧壁的抗形变能力，避免板材过薄导致安装后出现侧壁凹陷的问题，另一方面这些凸槽和壳体内部预留的安装间隙配合，能形成导流的通风通道，当内部板卡工作发热时，空气可以顺着凸槽形成的流道完成内外交换，避免热量在封闭壳体内淤积。底板区域密布的圆形冲孔，是专门预留的通风散热孔，孔径控制在3mm左右，既保证足够的通风开孔率，又能阻挡车间内常见的较大金属碎屑、焊渣颗粒掉入壳体内部造成电路短路，冲孔的排布避开了底部的安装固定点位，不会因为开孔削弱安装位的结构强度。

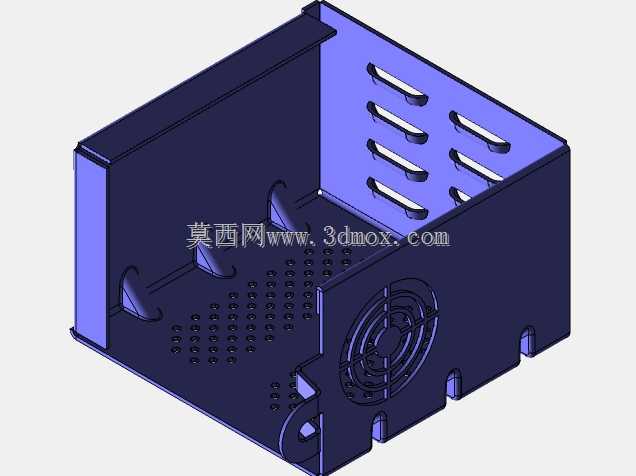

　　侧壁带的卡扣式结构是这个构件设计里比较实用的部分，不需要额外打螺丝固定端盖，靠钣金自身的弹性形变就能完成侧端盖板的卡合固定，后期维护拆卸时不需要专用工具，直接拨开卡扣就能打开壳体检修内部元件，卡扣的冲压位置做了局部的圆角过渡，避免多次拆装后出现应力集中导致的钣金断裂问题。壳体内部的三个三角型凸点，是专门预留的电路板支撑柱，安装PCB板时不需要额外加装铜柱，直接把板件搭在这三个凸点上，再用螺丝从壳体外侧锁紧就能完成固定，既减少了装配时的零件数量，也能让电路板和壳体底板之间留出足够的走线间隙，避免板件底部的焊脚直接接触金属底板造成短路。

　　做安装边界核算的时候要注意，这类钣金壳体的外部安装尺寸要比内部容纳的板件尺寸单边留出至少2mm的余量，一方面是给折弯工序的公差预留调整空间，避免板件做出来之后因为折弯回弹导致内部尺寸偏小装不下电路板，另一方面侧壁的卡扣结构会占用少量的内部空间，选型时不能只看标称的内部长宽尺寸，要把卡扣的凸起量算进容纳空间里。壳体底部的两个小缺口是专门预留的固定安装位，可以直接卡在设备机架的预焊凸点上，不需要额外打孔锁螺丝，适合在自动化生产线的设备内部做快速装配，能有效减少现场安装的工时。另外侧壁的圆形开孔区域是预留的接线端口位，可以根据实际使用需求安装航空插头、电源插座等外接连接件，开孔周围的平面度做了专门的控制，保证接插件安装后不会出现缝隙，避免灰尘、水汽从接口位置渗入壳体内部。

　　从实际使用的场景延伸来看，这类钣金壳体除了用在工控设备内部做板卡防护，也可以作为小型电源模块、信号转换模块的外置防护壳，板材一般采用冷轧钢板做喷塑处理，表面的绝缘层可以避免壳体意外带电时造成操作人员触电，同时喷塑层的防锈能力也能适应车间内相对潮湿的工作环境。做建模的时候要注意，所有的折弯内角都要预留和板材厚度匹配的折弯圆角，不能直接做直角折弯，否则实际生产时会出现折弯处开裂、外侧漆面脱落的问题，所有的冲孔边缘都要做去毛刺处理的工艺预留，避免装配时划伤操作人员的手或者割破导线的绝缘层。
