锥台法兰式支撑基座结构设计

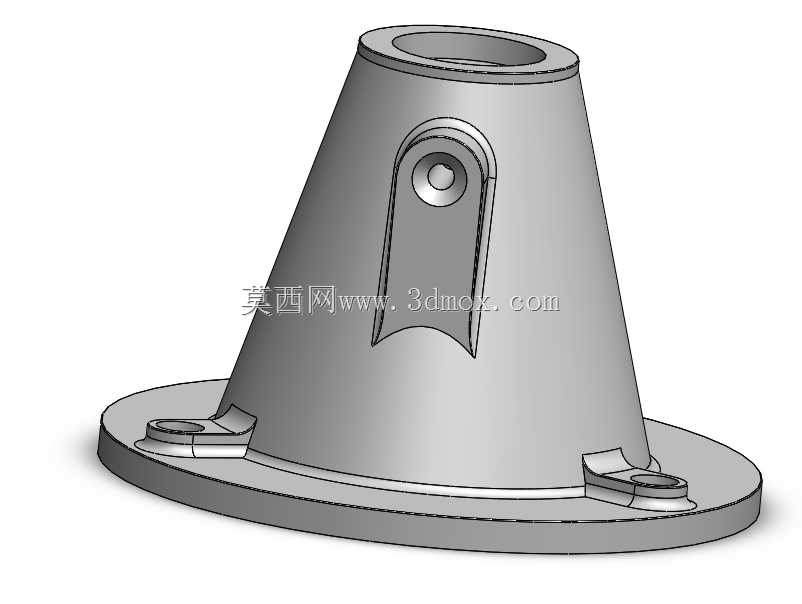

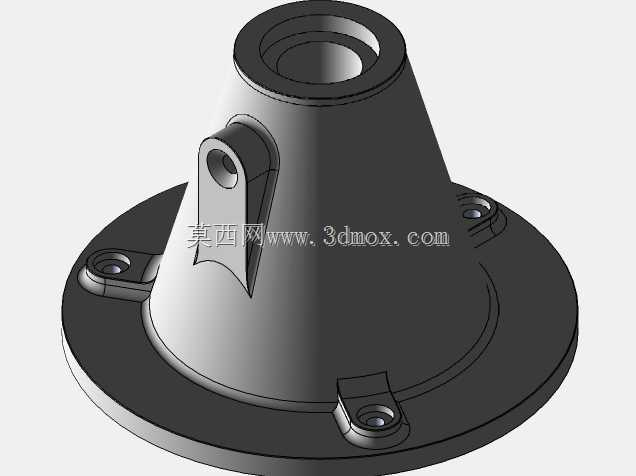

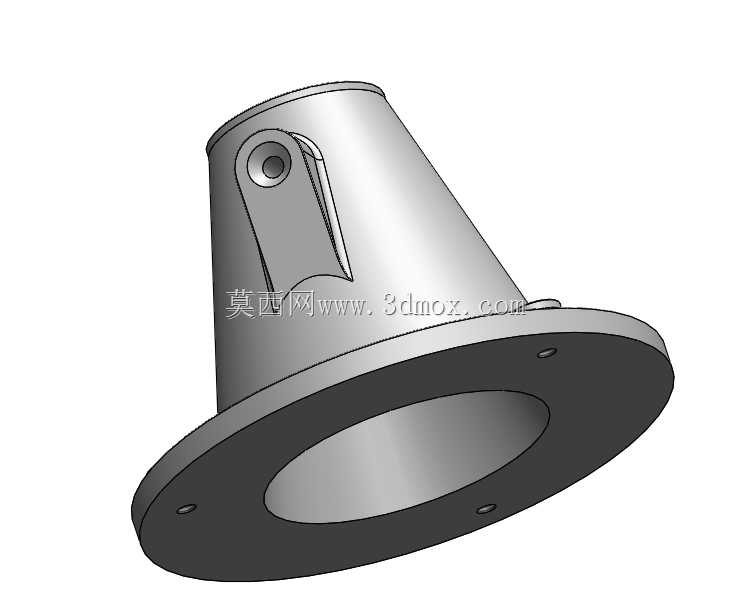

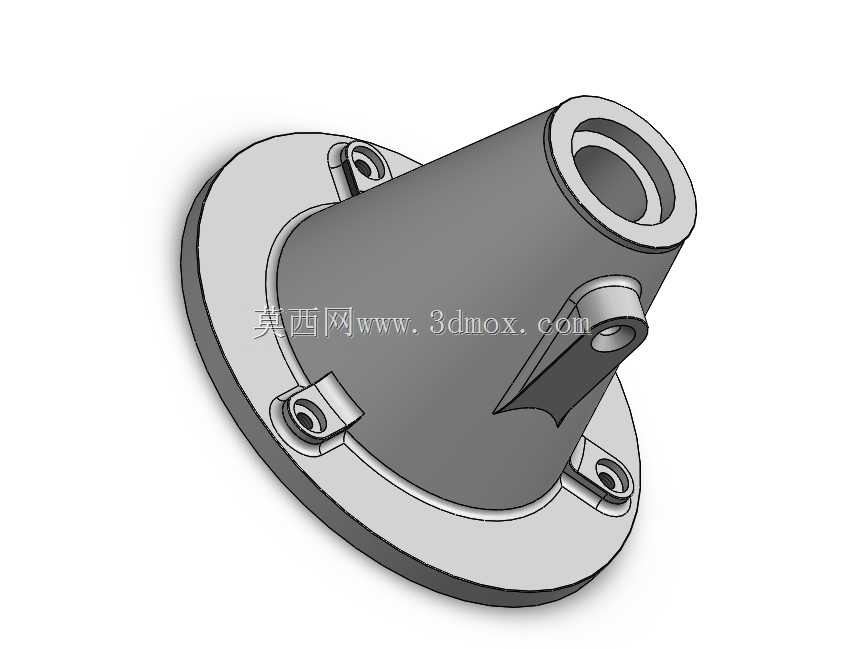

　　这类带侧装铰接耳的锥台法兰支撑件，常应用在需要斜向承载、同时预留铰接联动接口的设备场景中，比如小型工程机械的臂架铰接支座、输送线的侧挂支撑立柱底座、户外设备的斜撑固定基座，区别于常规的等径圆柱支撑座，锥台结构在同等耗材用量下能获得更优的抗弯截面模量，下宽上窄的形态可以让上部传来的集中载荷顺着锥面均匀扩散到底部的法兰安装面，避免局部应力集中导致的底座变形。从结构功能来看，底部的圆形法兰盘是主要的安装承载面，盘面上预留的三个沉头安装位呈120度均匀分布，适配常规的内六角螺栓安装，沉头结构可以让螺栓头完全没入法兰盘面，不会出现凸起干涉上部构件安装的问题，法兰盘与锥台主体衔接的位置做了一圈圆角过渡，能有效消除焊接或一体成型时的应力集中缺口，

　　避免长期受交变载荷时出现根部开裂的问题。锥台主体侧面的铰接耳板是整个构件的核心功能延伸结构，耳板上的铰接孔做了同轴的凸台加强，凸台厚度比耳板本体高出近一倍，这个设计是为了增加铰接孔的接触长度，降低铰接销轴运行时的面压，减少孔壁的磨损量，耳板的上下两端都做了弧形收边，既可以减少板材切割后的应力集中点，也能避免尖锐边角在装配时划伤操作人员，同时耳板与锥台外壁的衔接位置做了环绕式的圆角补强，相当于在连接位置做了自然的加强筋结构，不需要额外焊接加强筋就能满足耳板受侧向拉力时的强度要求。建模过程中，主体结构优先采用旋转特征生成，先绘制锥台加底部法兰的半截面轮廓，通过360度旋转一次性生成主体毛坯，这种建模方式能保证整个主体结构的同轴度，

　　避免多特征拼接出现的基准错位问题；侧面的铰接耳板采用拉伸凸台生成，先在锥台的切向基准面上绘制耳板的轮廓，拉伸后与主体做合并，之后对耳板的铰接孔位置做拉伸切除，再对孔位周边做凸台拉伸补强，所有的边角位置按照工艺要求做对应半径的圆角处理，锐边位置统一做倒角去毛刺，完全匹配实际机加工的工艺顺序。从安装边界来看，这类支撑座的安装面需要保证平面度不低于0.1mm每100mm，法兰盘下方的支撑基础需要有足够的抗压强度，避免长期承载后出现基础沉降导致支撑座倾斜；上部连接的构件直径需要与锥台顶部的内孔做间隙配合，配合公差选H7/h6即可满足常规的定位要求，侧面铰接耳的销轴需要做润滑处理，预留注油通道的话可以在铰接孔凸台位置加工注油孔，

　　方便后期维护时加注润滑脂。实际应用中，这类支撑座如果用在户外场景，还需要在锥台内壁做防锈涂层处理，法兰安装面之间加装橡胶密封垫，避免雨水渗入安装螺栓位置导致锈蚀；如果是用在有振动的设备场景，安装螺栓需要加装防松垫圈，或者采用螺纹胶锁固，避免长期振动导致螺栓松动。整个结构的设计没有冗余的特征，所有的结构形态都服务于承载与安装需求，锥台的锥度选择在1:8左右，这个锥度既可以保证载荷扩散的效果，也不会因为锥度过大导致上部安装面尺寸过小，影响上部构件的连接稳定性；三个安装孔的中心圆直径比法兰盘外径小20mm左右，保证螺栓安装时有足够的扳手操作空间，不需要额外预留过大的法兰尺寸，有效控制了整个构件的重量。
