方形拼接式金属安装承载框架结构

　　这款方形金属承载框架，在工业现场的应用场景覆盖范围较广，小到自动化产线的小型传感器安装基座、工位小型工装的承载底座，大到户外小型设备的底部安装托架、检修平台的局部拼接支撑单元，都能见到这类结构的实际应用。它的核心用途是为安装在其上的各类构件提供稳定的刚性支撑，同时通过自身的标准化拼接结构，降低现场安装的对位难度，减少非标加工的工作量。

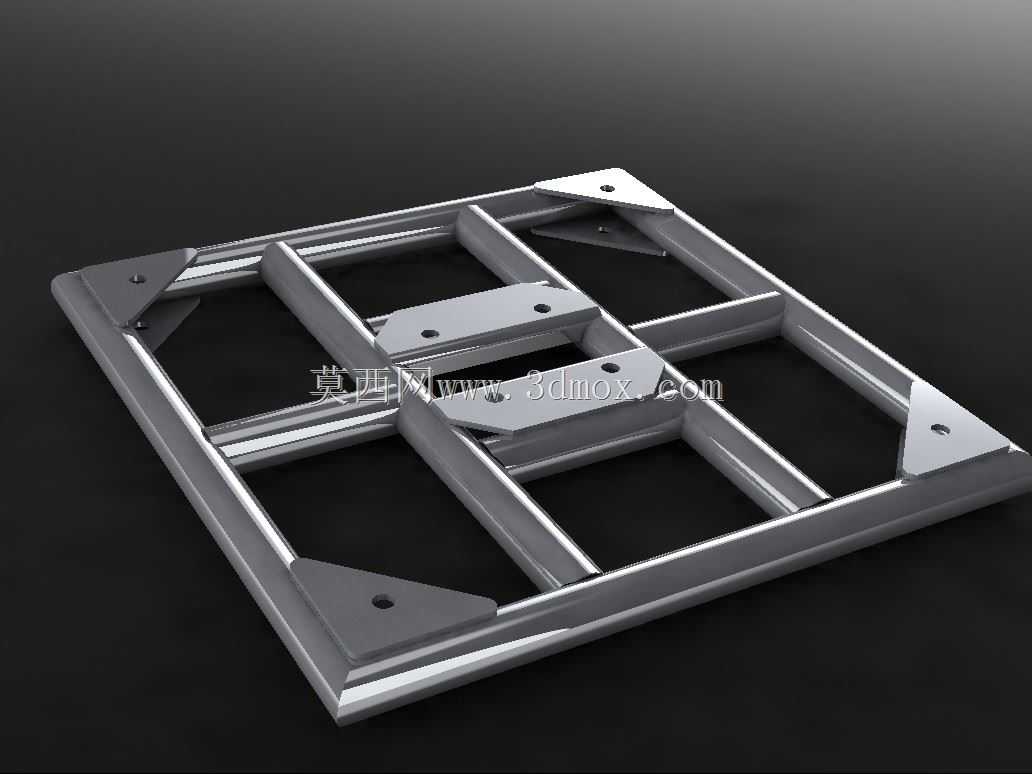

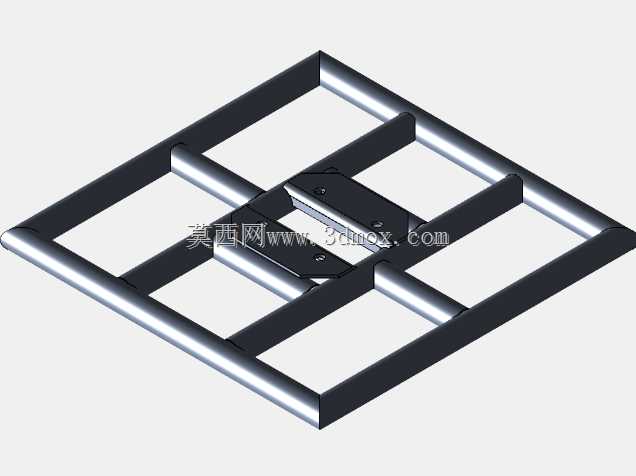

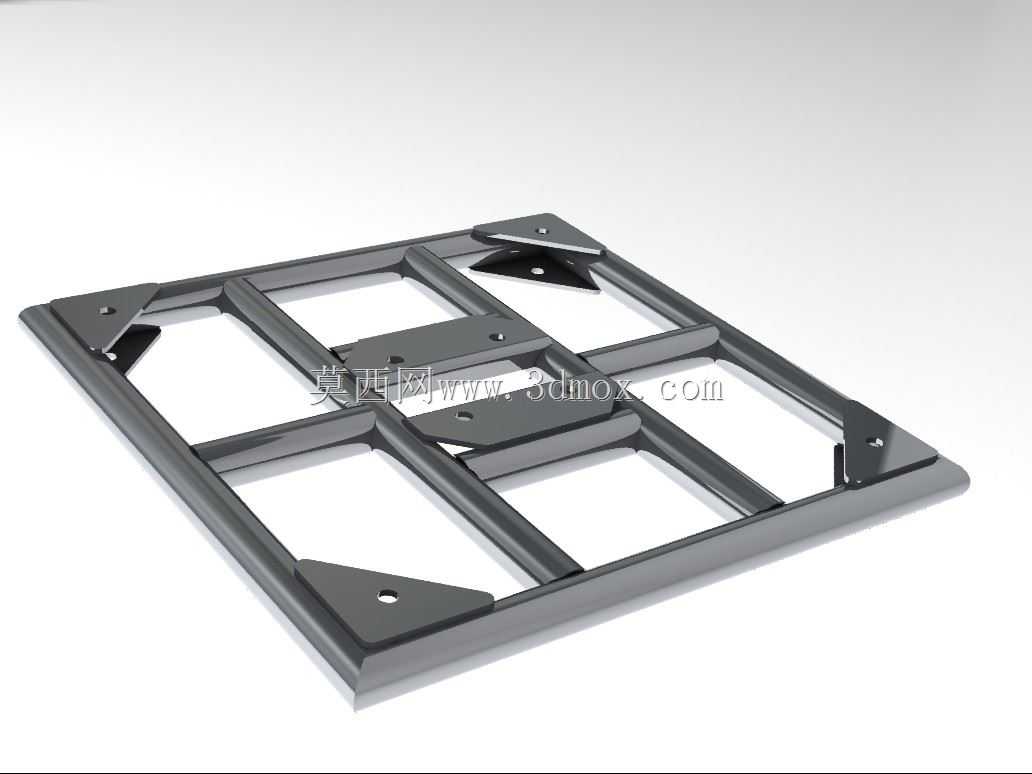

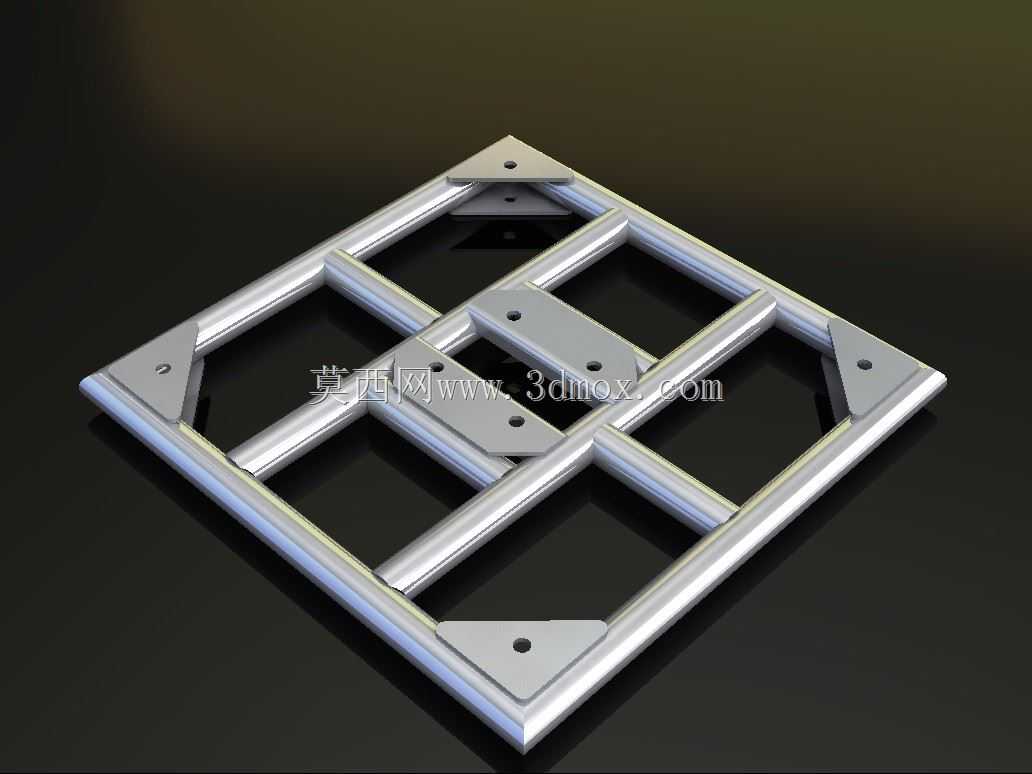

　　从功能特性来看，整个框架采用空心金属型材拼接成型，相比同尺寸的实心板材结构，重量降低了六成以上，同时保留了足够的抗弯折刚性，在承受垂直方向的静载荷时，框架中部的形变量控制在每米0.2毫米以内，完全满足多数轻型工业设备的安装精度要求。框架四个边角设置了带安装孔的角码构件，角码上的通孔为沉孔设计，安装时螺栓头可以完全沉入孔内，不会突出框架表面，避免对上方安装的构件造成干涉。框架中部设置了两道横向的加强型材，将整个方形框体内部分隔为六个独立的镂空区域，一方面进一步提升了框架整体的抗扭刚性，避免框架在受侧向力时出现平行四边形形变，另一方面这些镂空区域可以直接用于穿设线缆、气路管路，无需额外在框架上开孔走管，减少了现场施工的工序。中部加强型材上还预留了多个安装孔位，可以直接固定小型阀组、接线端子排这类附属构件，不需要额外焊接安装支架。

　　设计思路上，这款框架没有采用整体焊接的成型方式，而是全部采用型材拼接加角码锁固的结构，所有的连接节点都可以通过标准紧固件完成装配，一方面降低了加工过程中的焊接变形量，不需要焊后做大量的校形工作，另一方面如果某一根型材出现磕碰变形，可以单独拆卸更换，不需要整体报废框架，降低了后期的维护成本。型材的截面选用了带圆弧过渡的方形空心截面，相比直角型材，圆弧过渡的位置不容易出现应力集中，在承受交变载荷时，型材边角位置的疲劳寿命可以提升三倍以上，同时圆弧表面没有尖锐的棱角，现场安装作业时不容易划伤操作人员，符合工业设备的安全设计要求。框架表面做了抛光处理，一方面提升了金属表面的抗氧化能力，在潮湿的车间环境下不容易出现锈蚀，另一方面光滑的表面不容易积灰，日常清洁维护只需要用抹布擦拭即可，不会在缝隙位置残留油污和碎屑。

　　从安装边界来看，这款框架的整体外轮廓为标准正方形，四个边角的安装孔中心距与常规的工业铝型材安装孔位完全匹配，可以直接和标准规格的铝型材支腿拼接，组成完整的设备机架，不需要额外做转接件。框架的整体厚度控制在较低的范围，安装后不会占用过多的垂直方向空间，对于安装空间高度受限的场景十分友好。框架上所有的安装孔位都采用了统一的孔径标准，现场安装时只需要准备单一规格的紧固螺栓即可完成全部装配工作，不需要准备多种规格的紧固件，减少了现场安装的物料准备工作量。框架的承载面平面度经过调校，安装后上方放置的平板类构件可以完全贴合框架表面，不会出现局部悬空的情况，避免紧固螺栓时因为构件悬空导致的应力碎裂问题。在实际选型使用时，只需要根据上方承载设备的总重量，选择对应壁厚的型材即可，整个框架的连接结构不需要做任何改动，具备较强的适配性，可以快速衍生出不同承载等级的同系列框架产品，缩短非标设计的周期。
