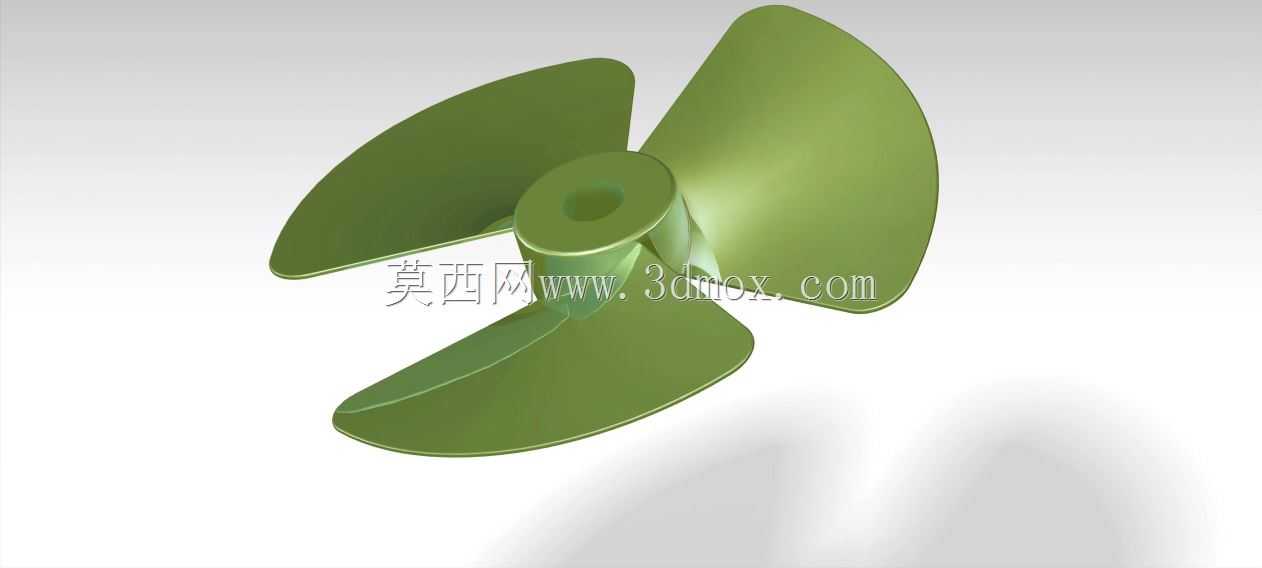

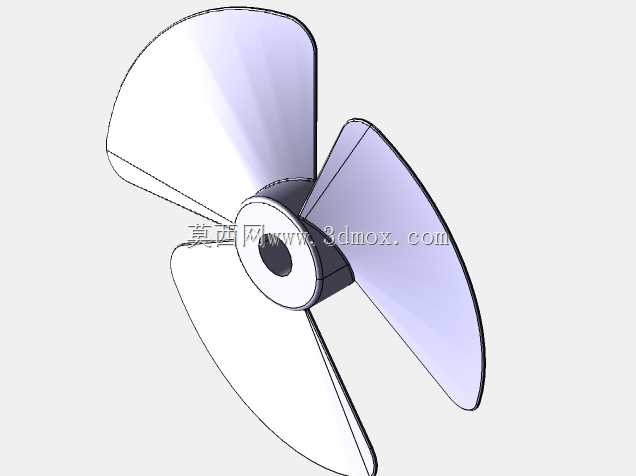

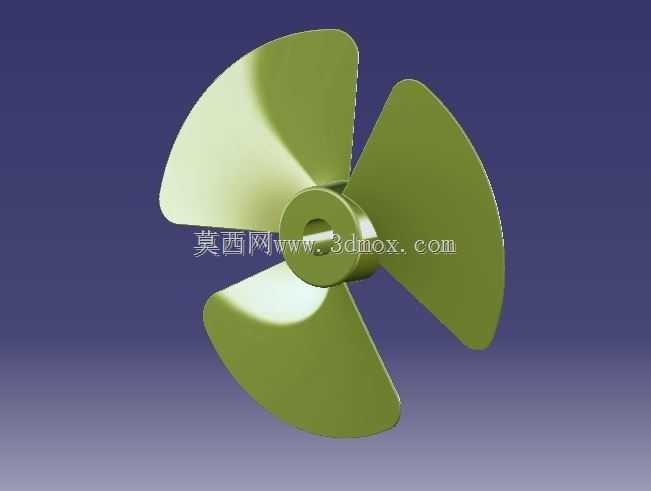

三叶曲面结构轴流通风叶轮设计

　　这类三叶曲面叶轮是小型轴流通风设备的核心做功部件，日常在桌面散热风机、小型设备通风道、机柜局部散热模组里都能见到同结构的应用，和直叶片结构相比，曲面叶型的气流走向更贴合叶片表面，做功过程中气流脱离叶片表面的紊流区域更小，同等转速下能获得更稳定的出风效率，运行时的气动噪音也能控制在更低的区间。

　　设计这类叶轮的时候，首先要锁定安装边界的约束条件：轮毂中心的轴孔要匹配对应驱动电机的输出轴径，孔位的公差要兼顾装配便利性和传动同轴度，避免运行时出现偏心抖动；轮毂的轴向长度要保证和电机轴的配合面有足够的接触面积，传递扭矩时不会出现松脱打滑，轮毂外壁和叶片根部的过渡区域要做圆角处理，减少应力集中的问题，毕竟叶轮长期高速旋转，根部的应力峰值如果过高，长时间运行容易出现疲劳裂纹。

　　叶片的曲面造型是整个设计的核心部分，叶根到叶梢的弦长是逐渐变化的，叶根位置的弦长更短，安装角更大，叶梢位置弦长更长，安装角逐步收小，这种渐变的参数设置是为了匹配不同回转半径位置的线速度差异——越靠近叶梢位置，叶轮旋转时的线速度越高，更小的安装角能避免该区域气流冲角过大导致的做功损失，也能降低叶梢位置的涡流强度。三个叶片沿轮毂周向做120度等角度分布，保证旋转时的质量配平均衡，不需要额外做过多的动平衡配重就能满足低转速运行的平稳性要求。

　　从安装适配的角度看，这类叶轮的整体回转直径要匹配对应风罩的内部尺寸，叶片外缘和风罩内壁的间隙要控制在合理区间，间隙过大会导致叶梢位置的气流回流，降低整体通风效率，间隙过小则容易因为安装同轴度误差出现叶片刮蹭风罩的问题。叶片的厚度从根部到梢部逐步减薄，在保证结构强度的前提下尽可能降低叶轮整体的转动惯量，这样电机启动时的负载更小，启停响应速度更快，长期运行的能耗也能得到优化。

　　实际应用场景里，这类叶轮的出风方向是沿轴向直吹，适合短距离的定向通风散热，比如小型电子设备的局部散热、工位小范围的空气流通、小型通风管道的末端送风都能适配。设计过程中还要考虑叶片表面的顺滑度，曲面的G2连续要处理到位，避免表面出现凹凸折面，不然气流经过的时候会产生额外的风阻和紊流噪音，也容易在表面积灰影响长期运行的动平衡。轮毂端面可以根据安装需求设计定位止口，和电机端盖的定位结构配合，进一步保证装配的同轴度，降低运行时的振动幅度。

　　和金属材质的叶轮相比，这类曲面结构的叶轮采用注塑成型工艺生产的话，曲面造型的脱模角度要提前在建模阶段做考量，叶片表面的拔模斜度要顺着出模方向设置，避免出现倒扣结构导致生产时脱模困难，批量生产的良率也能得到保障。三个叶片的质量偏差要控制在极小的范围内，不然即使做了动平衡校正，高速运行时还是会产生周期性的振动，影响配套电机的使用寿命。在做结构校验的时候，要重点校核叶片根部的弯曲强度，模拟最高转速下的离心力载荷，确保长期运行时叶片不会出现形变偏移，避免叶梢刮蹭周边结构。
