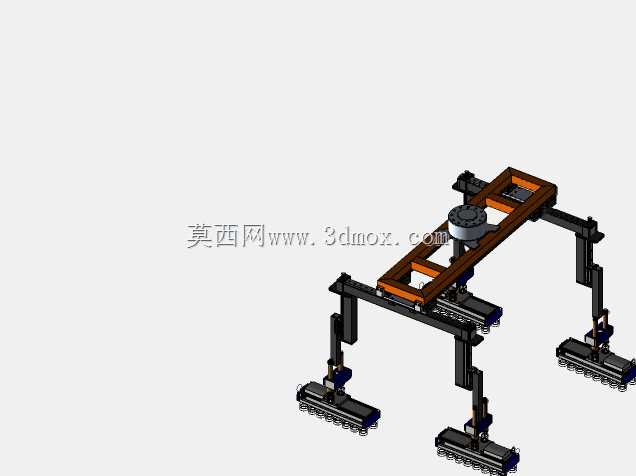

龙门式双工位真空吸附搬运移栽机构

　　这套移栽机构主要面向规整片状、板类物料的自动化转序场景，常见于光伏组件层压前后的工位转运、显示面板制程段的片料搬送、包装线体的纸箱胚料抓取上料，以及建材行业薄型板材的跨线体移载作业，相比单臂机械手，龙门跨架的结构形式能覆盖更大的作业范围，同时双端执行器的设计可以同步完成取料与放料动作，大幅压缩单循环作业的空行程时间。从结构布局来看，整套机构采用双X轴直线导轨作为横向移动的承载基础，两根平行导轨分别架设在线体两侧的安装基座上，导轨跨距可根据实际作业面的宽度调整，适配不同跨度的生产线布局，横向移动的承载梁采用铝型材拼接的框架结构，在保证整体刚性的前提下降低运动部件的自重，减少驱动端的负载惯量。Z轴方向配置四组独立的升降滑台，

　　每两组滑台对应一侧的吸附执行端，滑台采用带制动的伺服驱动搭配滚珠丝杠传动，可根据物料堆叠高度或者目标工位的高度差独立调整升降行程，避免因工位高度不一致导致的吸附贴合不良问题。末端执行器采用大面积真空吸盘组排布，吸盘根据物料表面特性可选配硅胶或者丁腈橡胶材质，每一组吸盘支路都配置独立的真空发生器与压力检测元件，当某一路吸盘出现吸附泄漏时可及时反馈信号，避免物料在搬运过程中脱落，吸盘安装板采用浮动接头与升降滑台连接，可自适应物料表面的微小倾斜，保证所有吸盘都能与物料表面充分贴合。设计过程中优先考虑了运动过程的稳定性，横向驱动采用齿轮齿条搭配直线导轨的传动形式，相比同步带传动具备更高的定位精度与承载能力，

　　长距离运行时不会出现同步带蠕变导致的定位偏差，移动梁的两端都配置导向滑块与限位缓冲装置，运行到行程端点时可通过液压缓冲器吸收冲击动能，避免刚性碰撞导致的结构件变形。安装边界方面，整套机构的底部安装面需要与线体侧边的机架预留足够的固定空间，导轨安装基面的平面度公差需要控制在每米0.1mm以内，避免导轨安装应力导致的运动卡滞，机构顶部的走线采用坦克链内置排布，所有动力线、气管、传感器信号线都分隔布置在坦克链的不同腔室内，避免运动过程中线路拉扯或者信号干扰。实际作业时，机构先移动到取料工位上方，两组Z轴滑台下降，其中一组吸盘抓取待转运的物料，另一组吸盘将上一循环抓取的物料放置到目标工位，完成动作后两组滑台同步上升，

　　横向移动到下一个作业点位，循环完成取放料动作，相比传统的单工位移栽机构，双端作业的模式可将单循环作业效率提升40%以上，同时龙门结构的Z轴行程可根据现场需求扩展，适配不同高度差的工位转序需求。结构设计时对所有运动部件的惯量都做了匹配核算，驱动电机的选型预留了1.5倍的安全系数，可承载最大15kg的单组物料重量，吸附回路的真空度维持在-60kpa以上，可稳定吸附表面平整的各类非金属、金属薄板物料，整套机构的安装不需要对原有生产线做大规模改造，只需在现有线体两侧架设支撑基座即可完成部署，适配多数老旧生产线的自动化升级改造场景。
