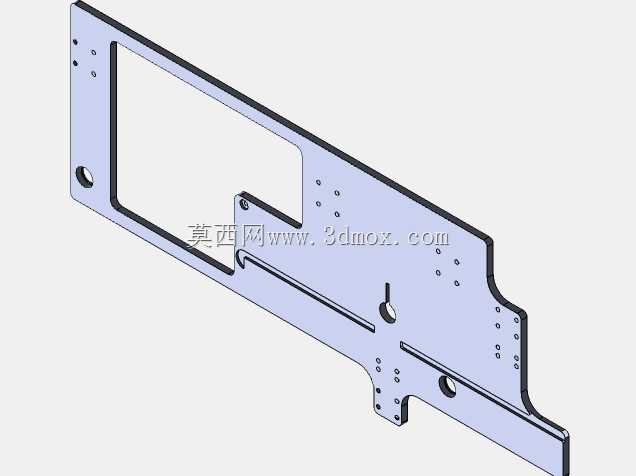

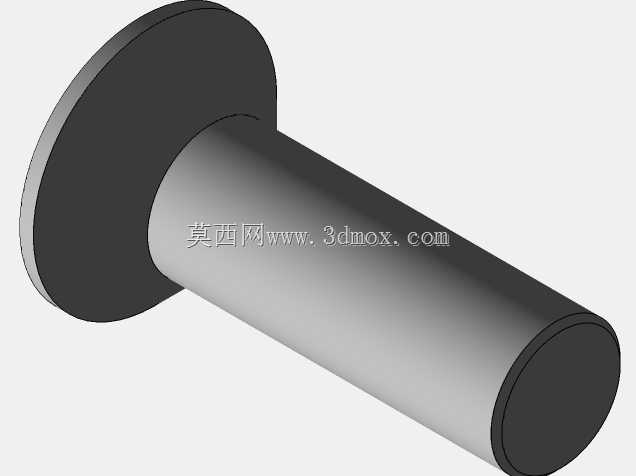

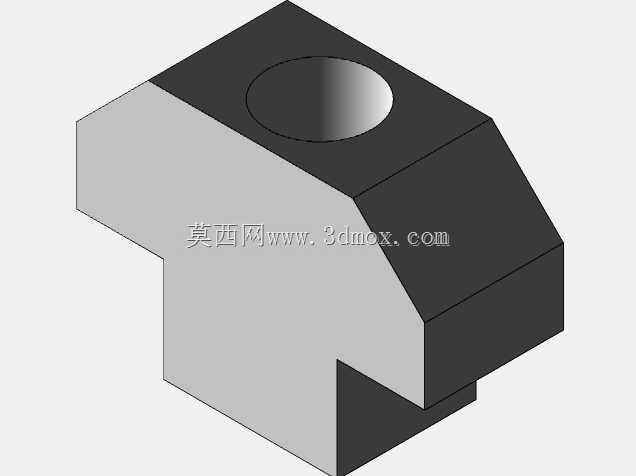

铝型材框架带料卷送料切带设备结构

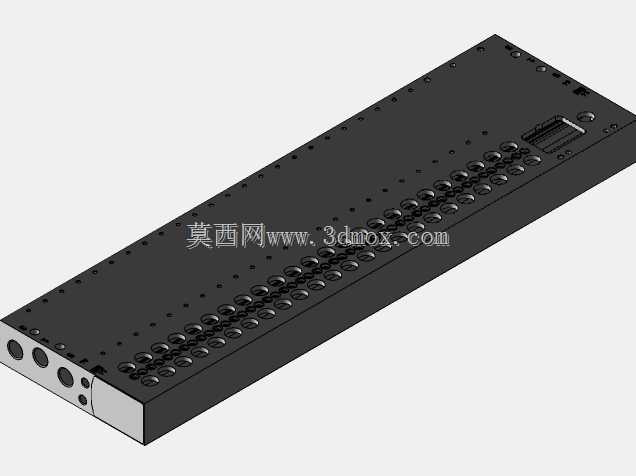

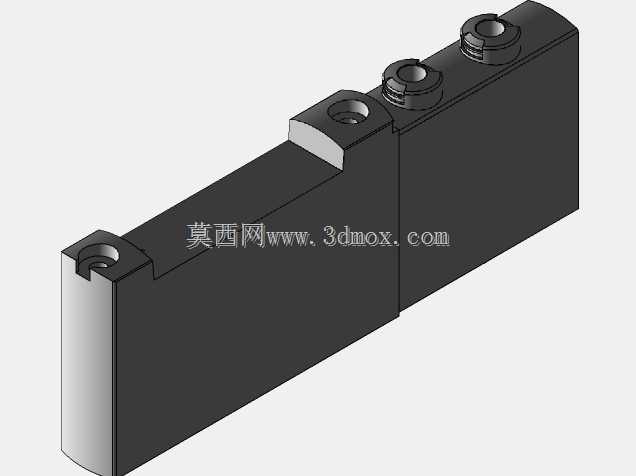

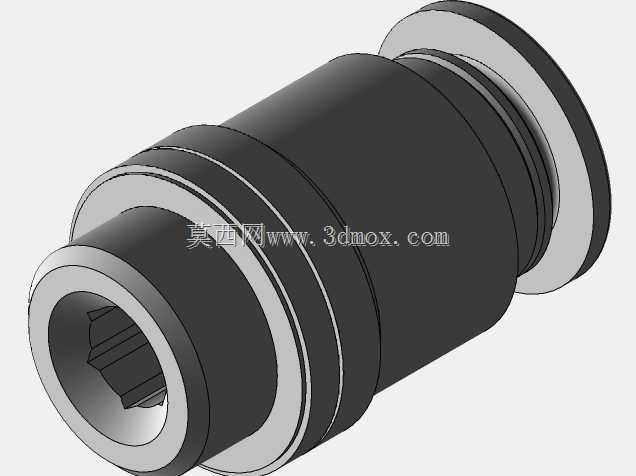

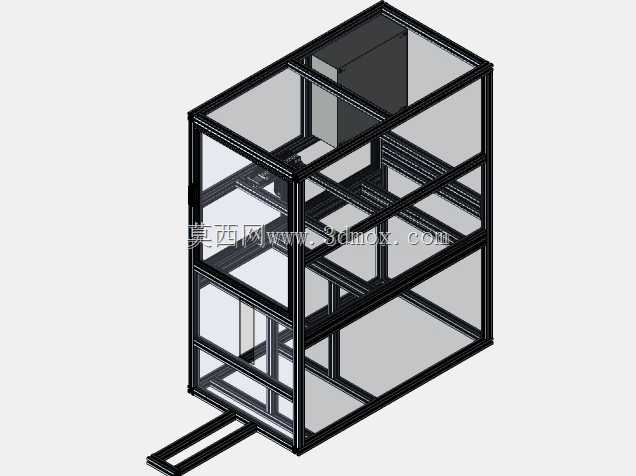

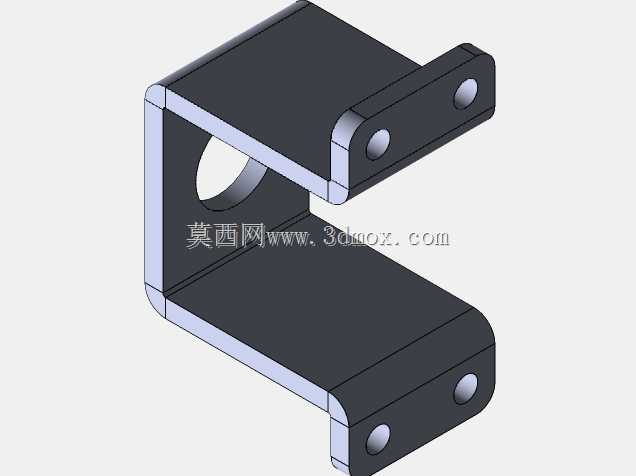

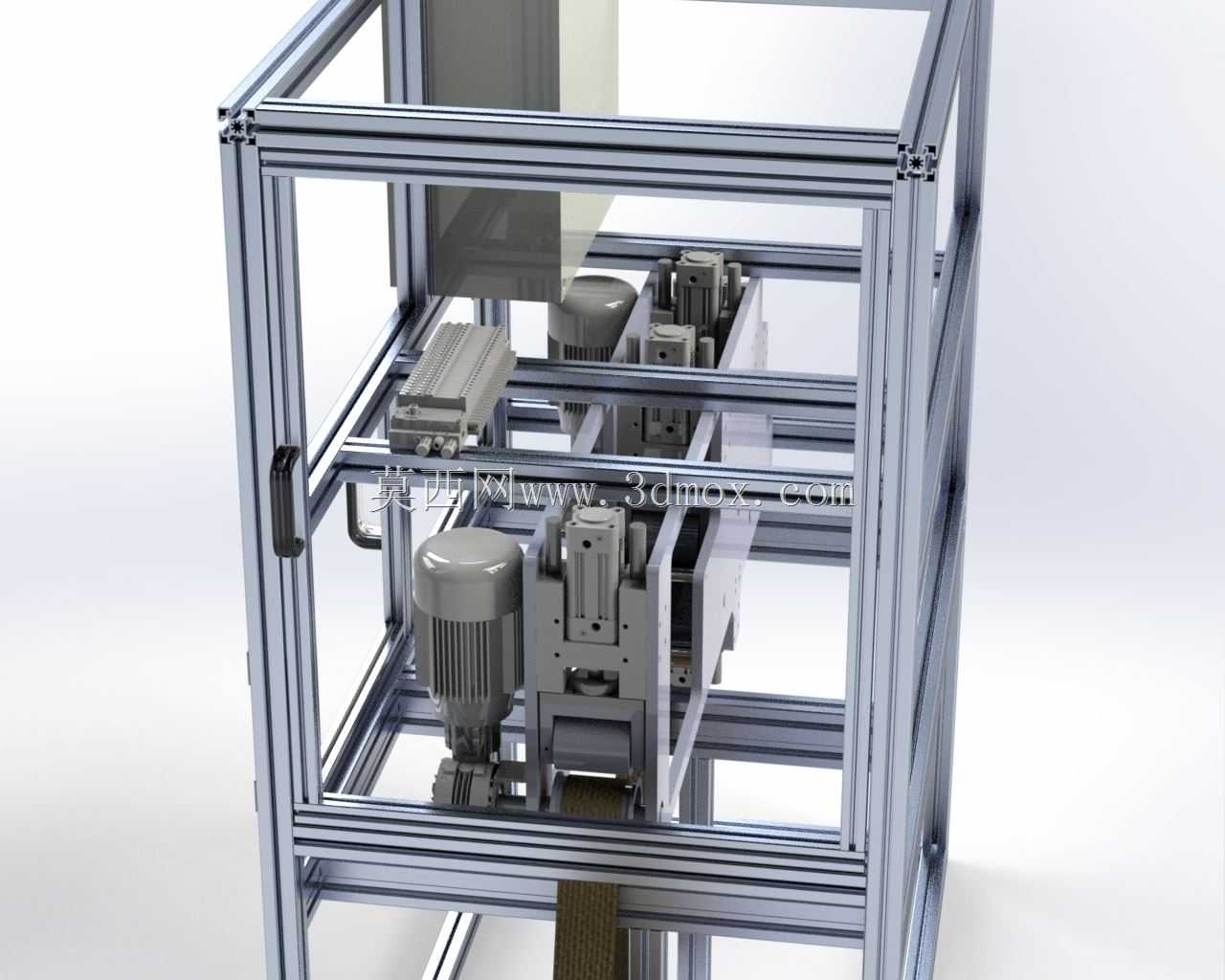

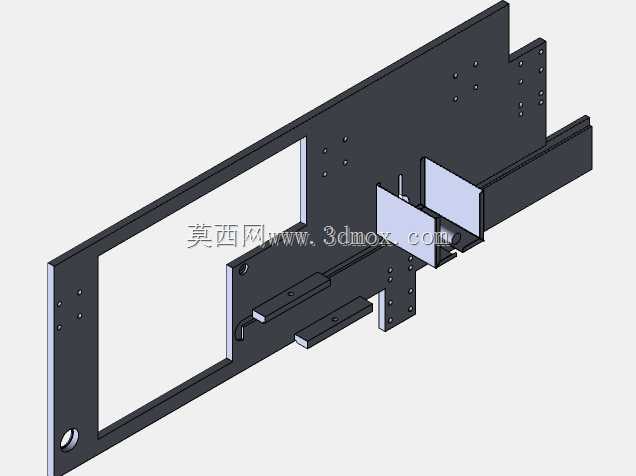

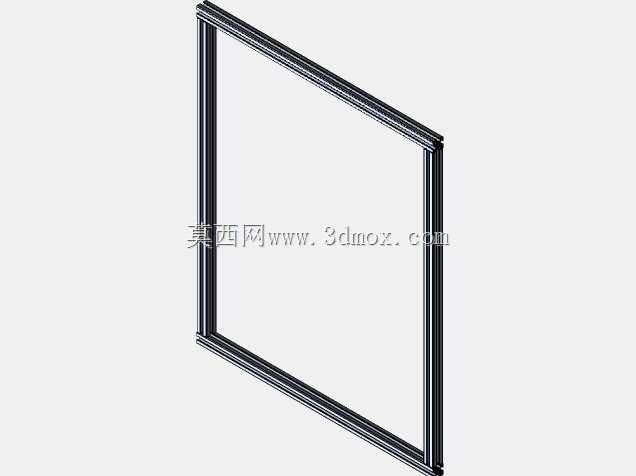

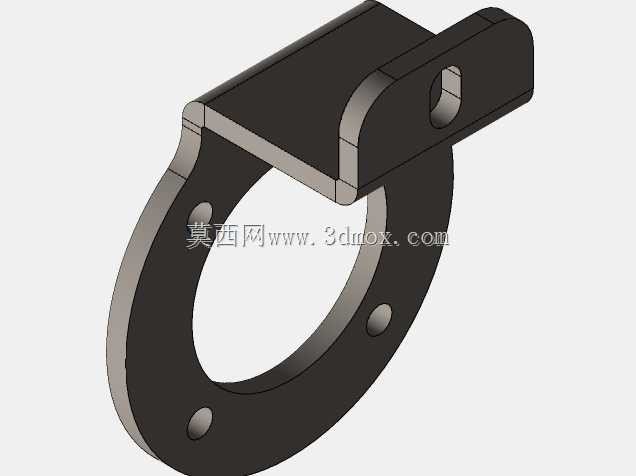

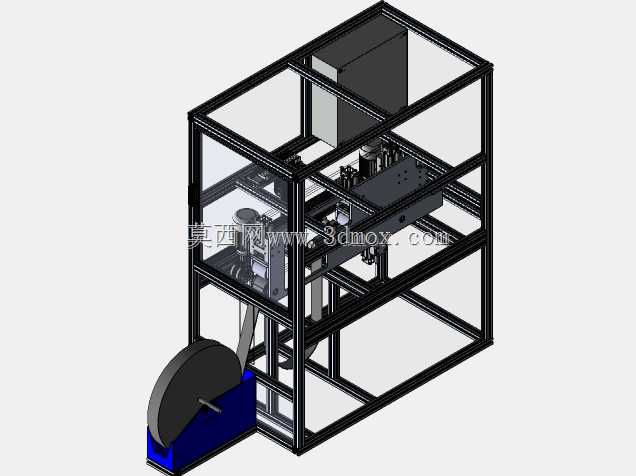

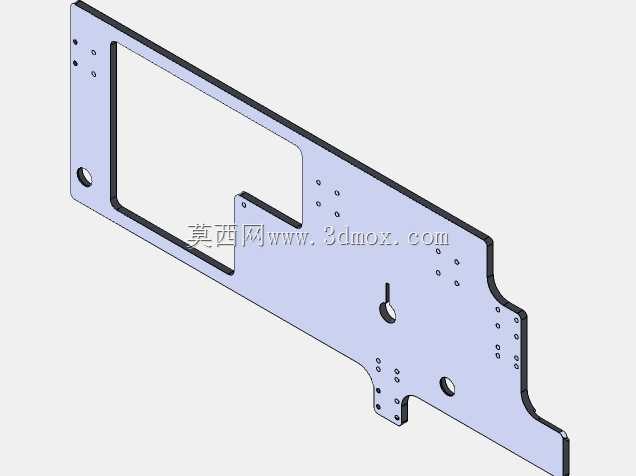

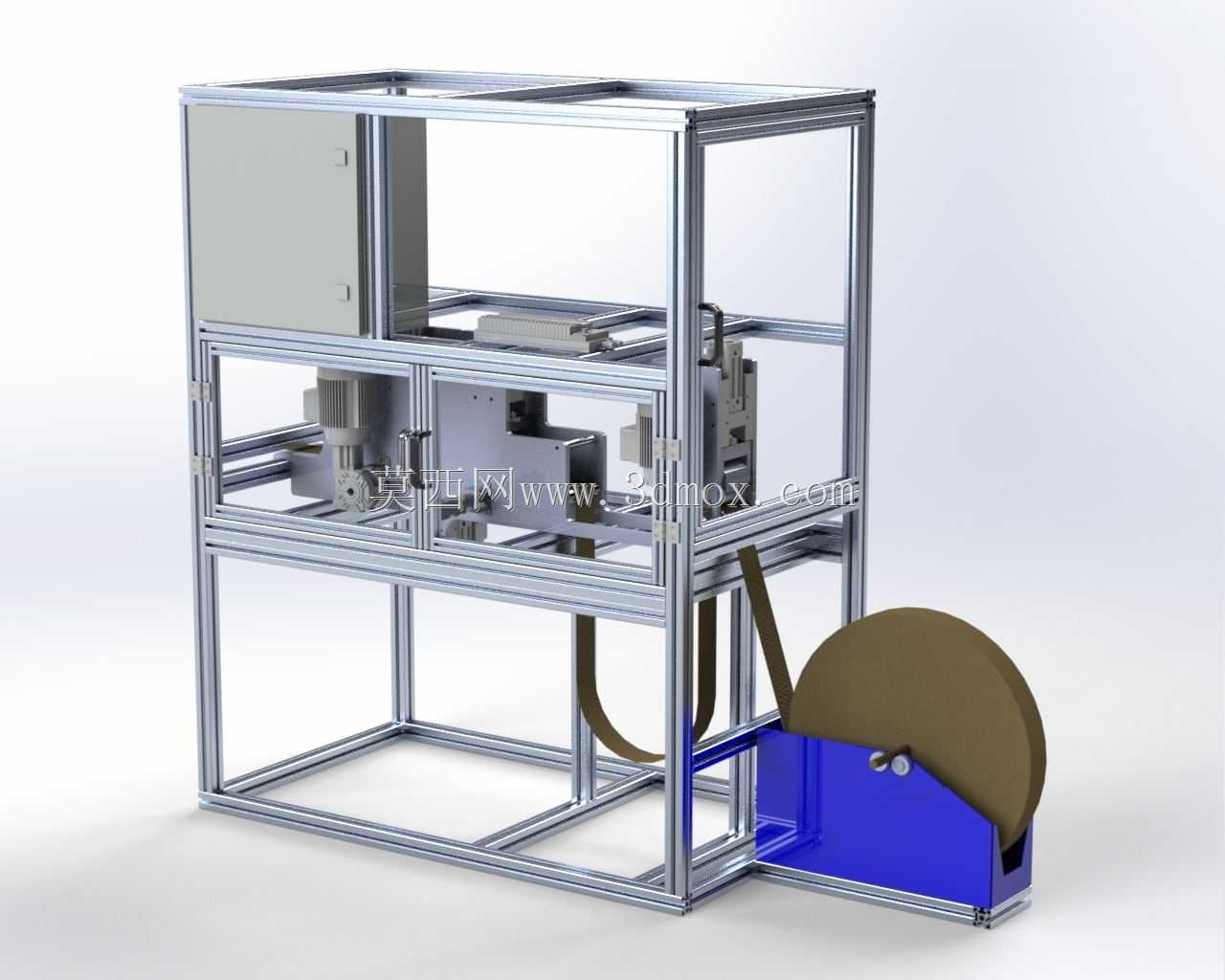

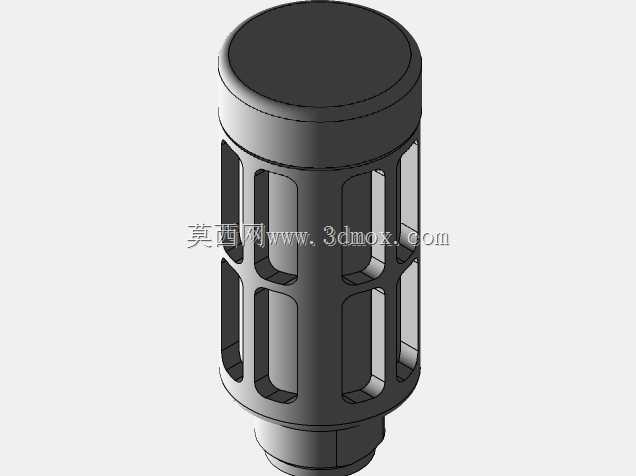

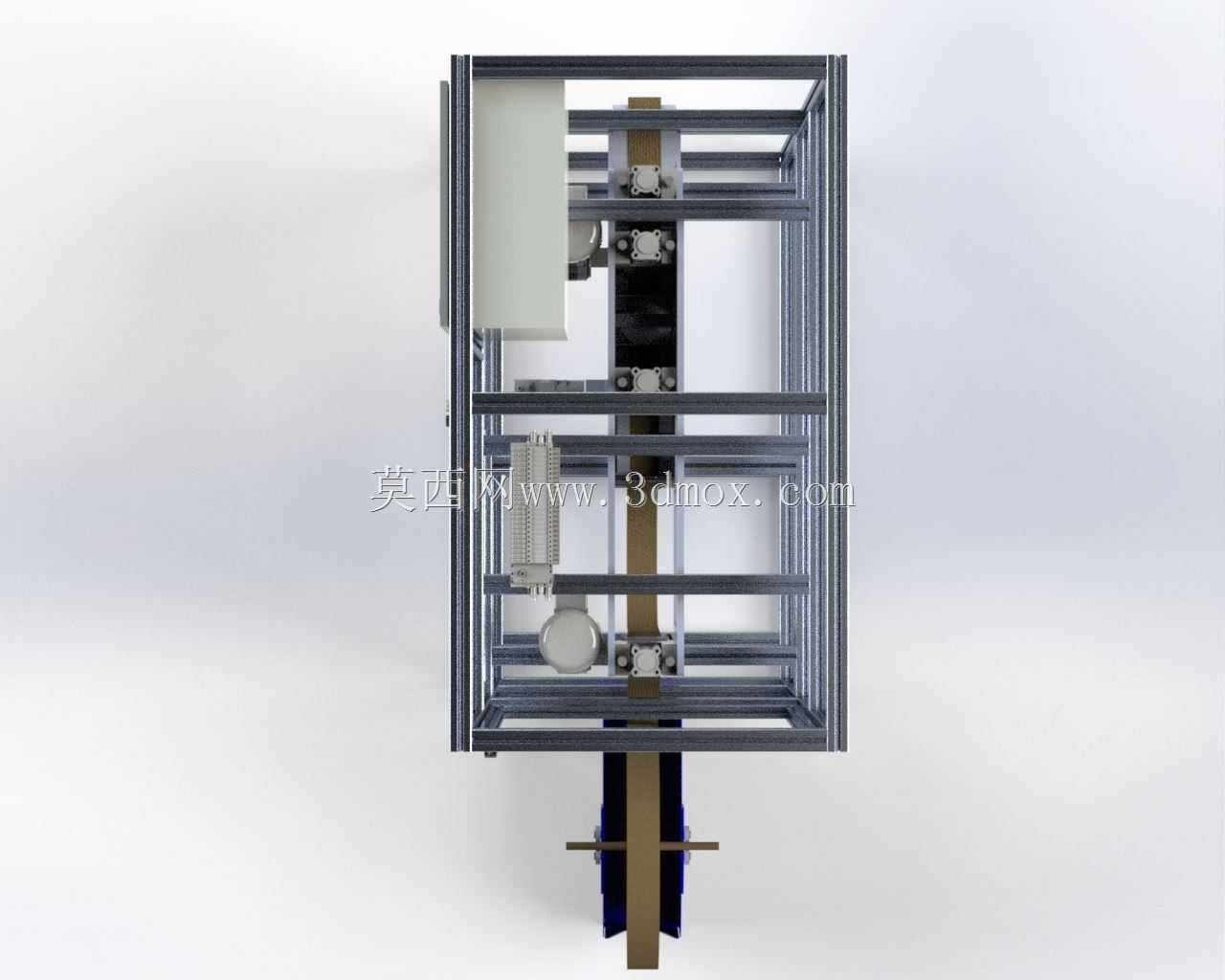

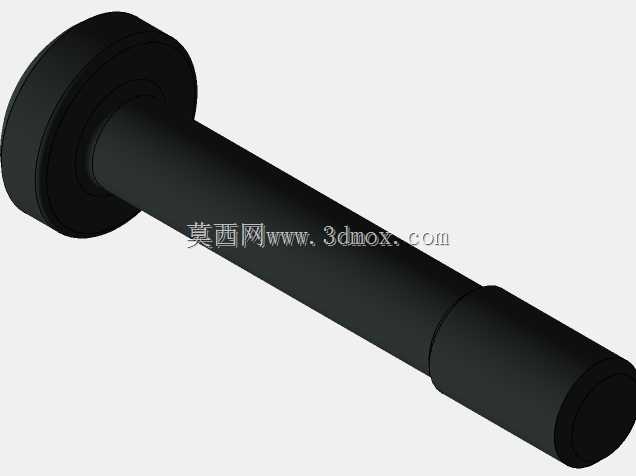

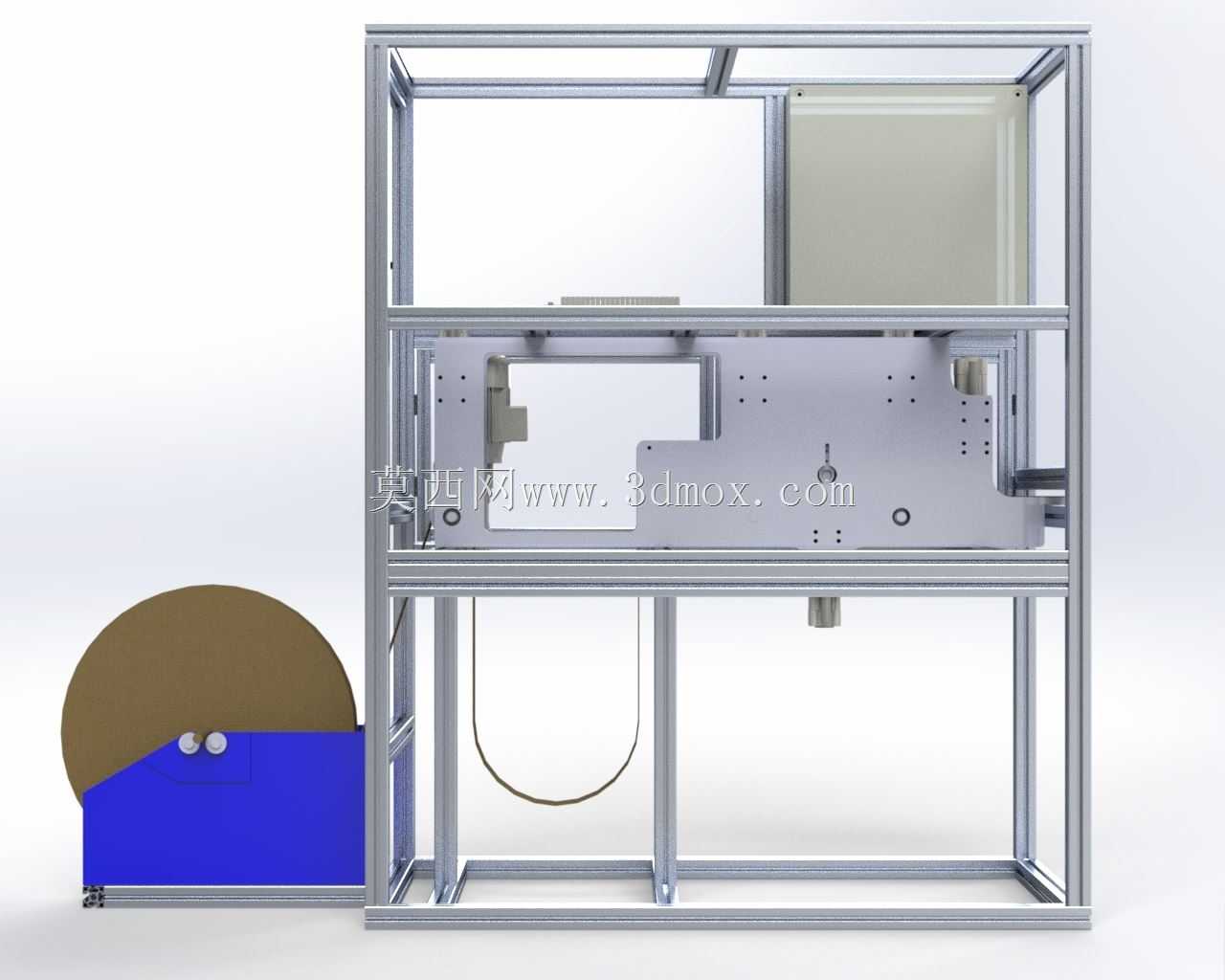

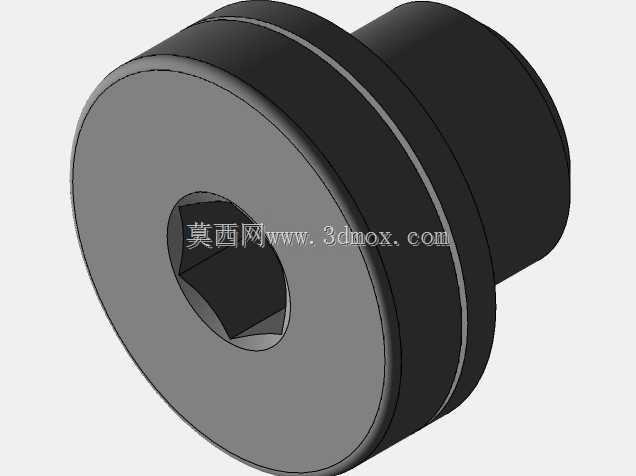

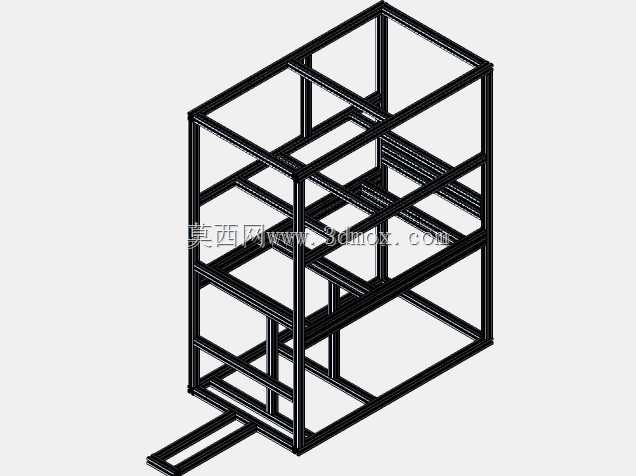

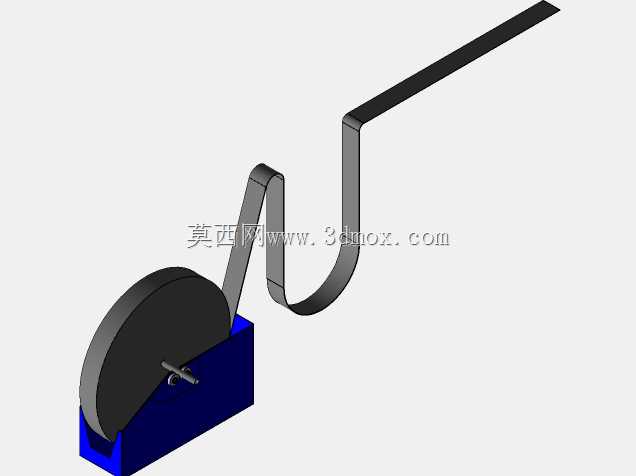

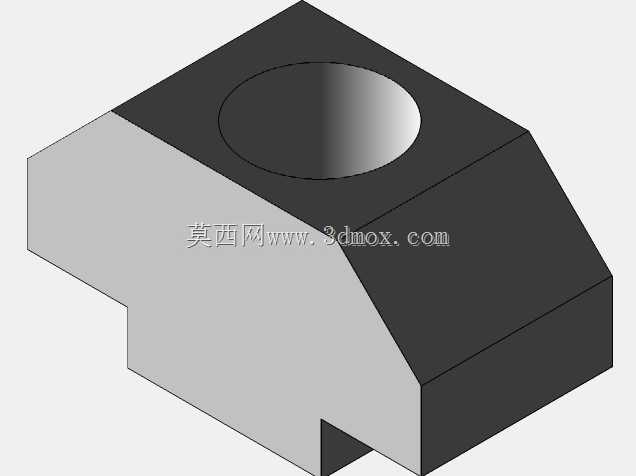

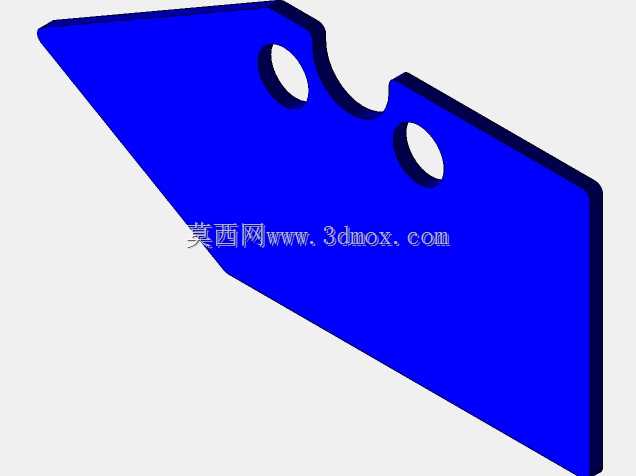

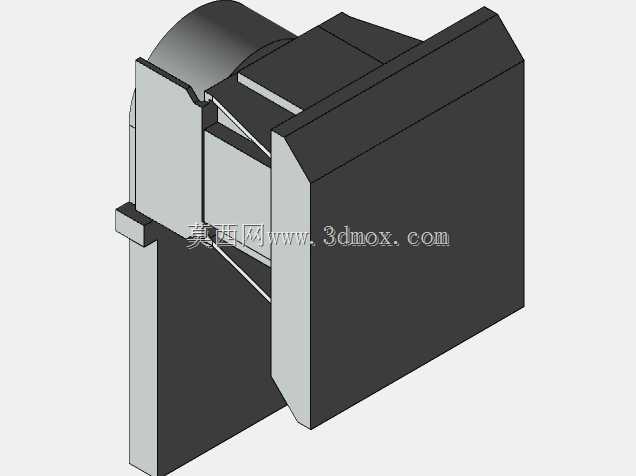

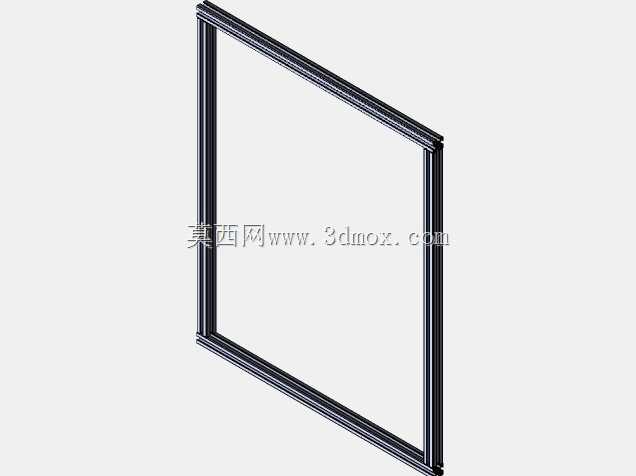

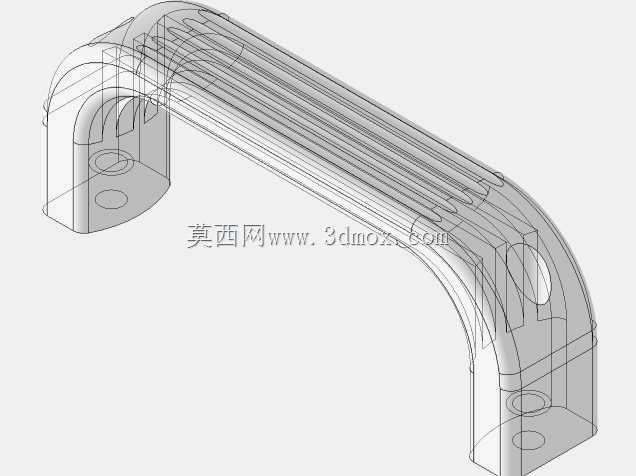

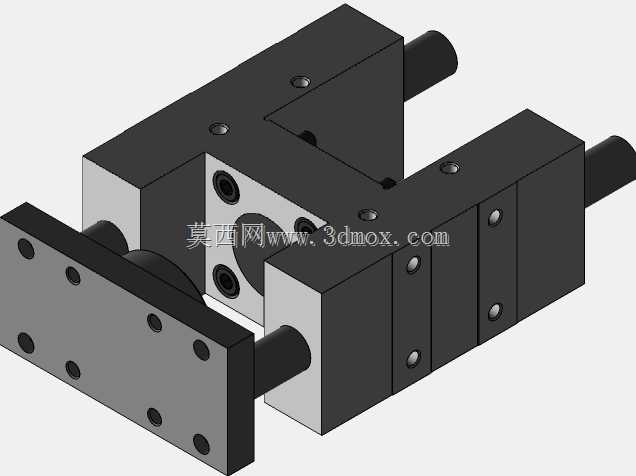

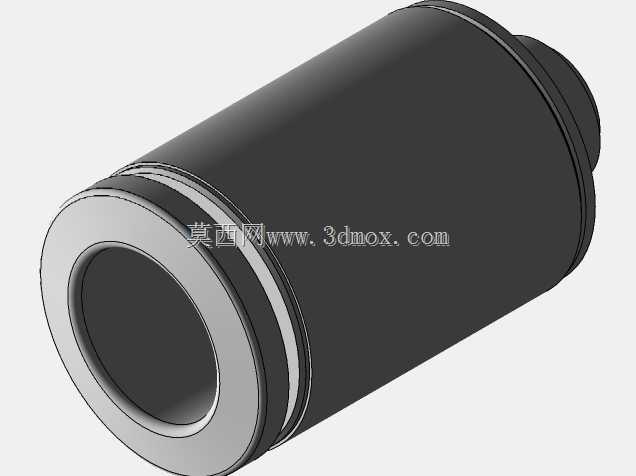

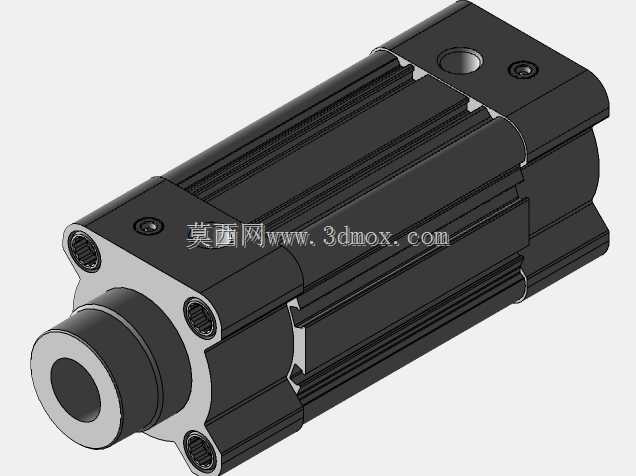

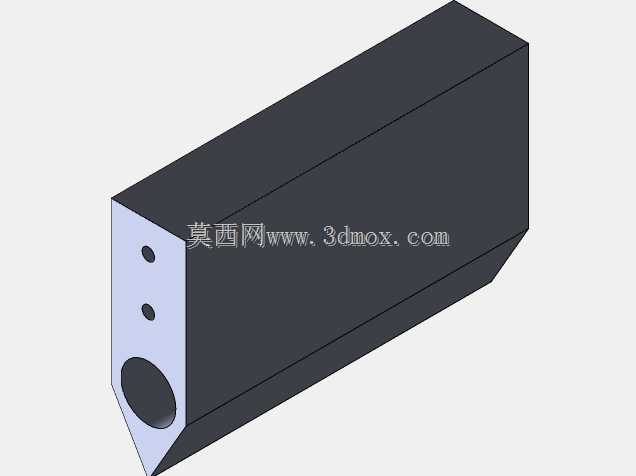

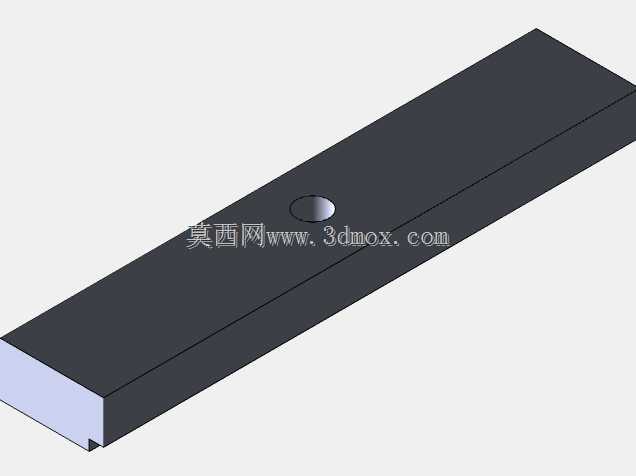

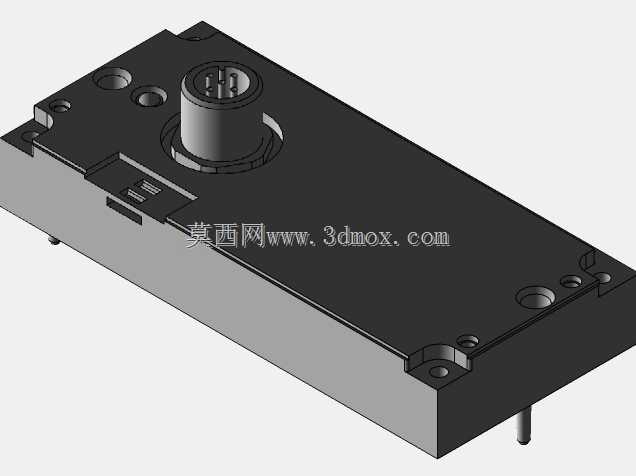

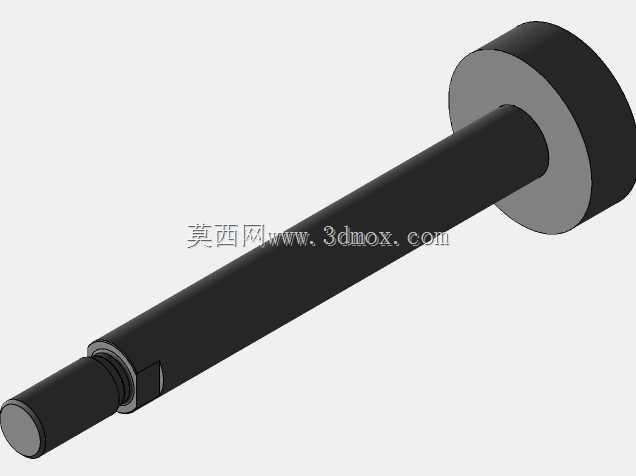

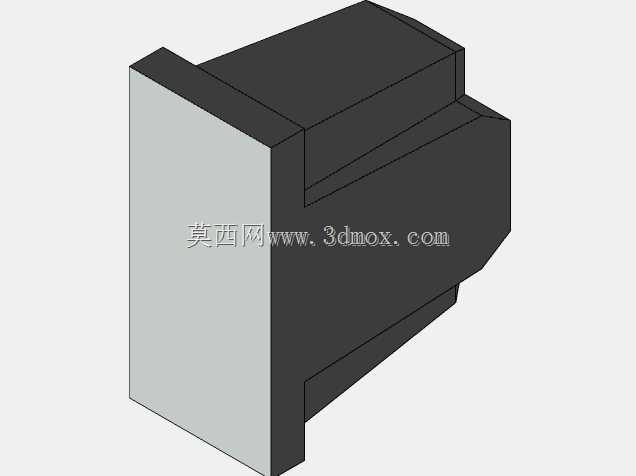

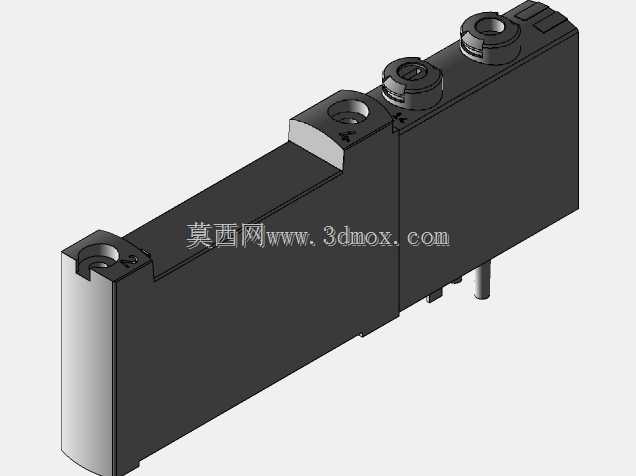

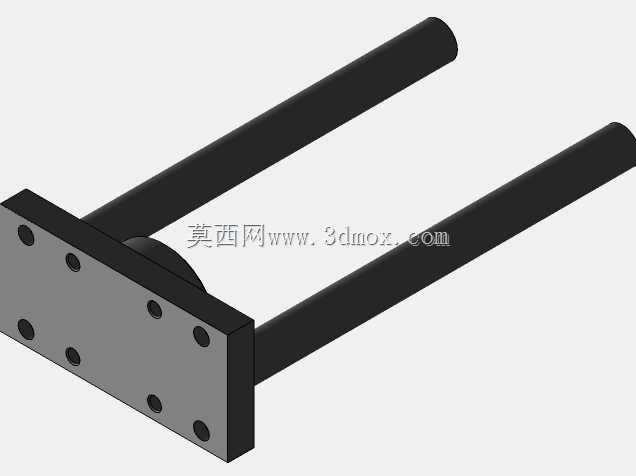

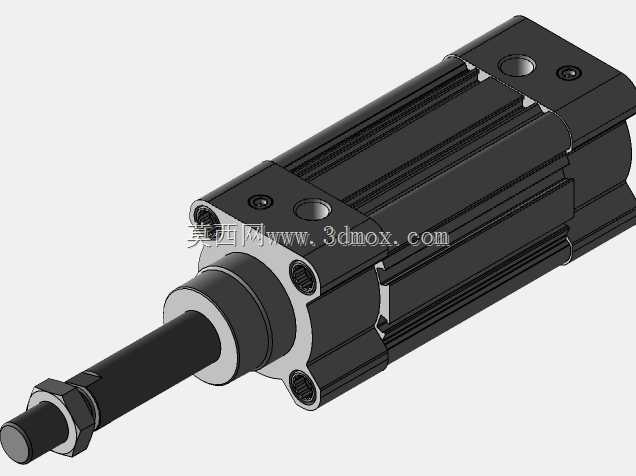

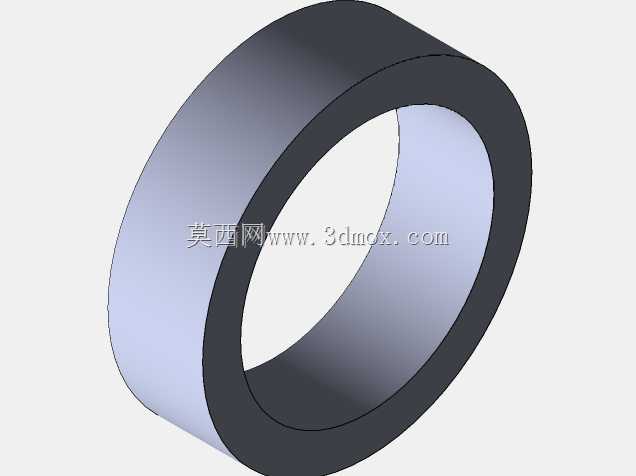

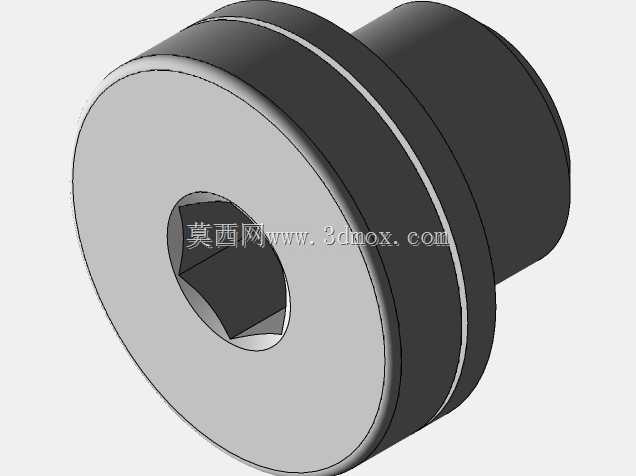

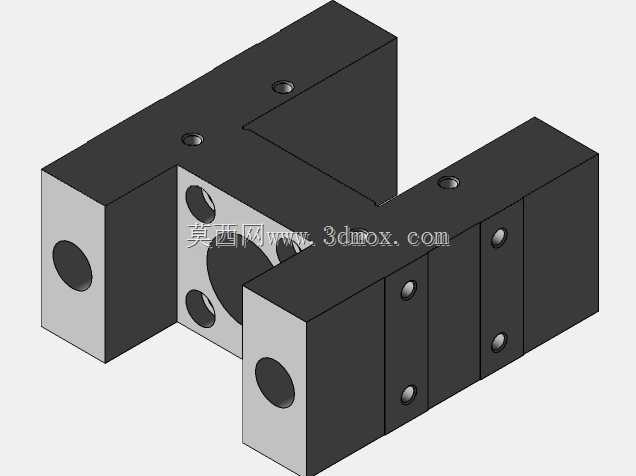

　　这套设备的整体承载框架采用工业铝型材拼接搭建，型材选型兼顾结构刚性与组装便捷性，框架分层布局将动力传动、裁切执行、电控单元分别安置在不同层级区域，避免各功能模块运行时产生干涉，同时预留了足够的维护操作空间，日常检修时无需大范围拆解外围结构即可触及核心传动部件。设备侧方外置的料卷安置机构，采用倾斜式支撑结构设计，料卷放置位的支撑轴做了耐磨处理，可适配不同幅宽的带状卷材，送料路径上设置了多组导向辊，能够在带状物料输送过程中持续张紧料带，避免料带出现跑偏、褶皱问题，保证送料步距的精度稳定。裁切执行单元布置在框架中层的封闭防护区域内，执行机构的安装基准面经过铣平处理，保证动刀与定刀的配合间隙均匀，裁切动作的动力传递路径做了短程化设计，

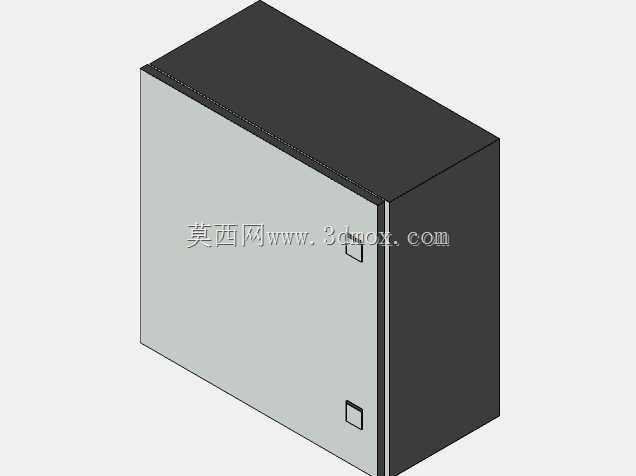

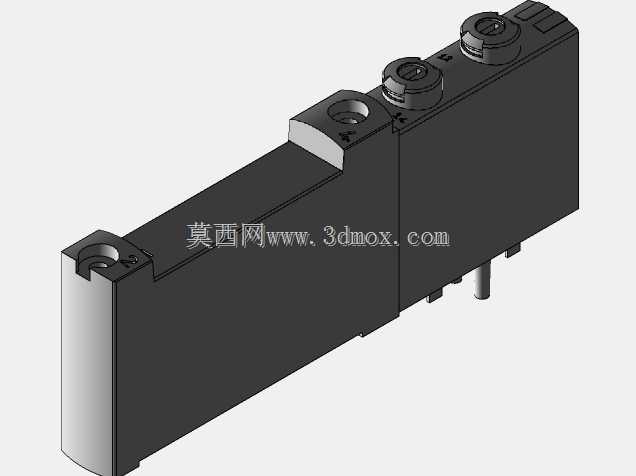

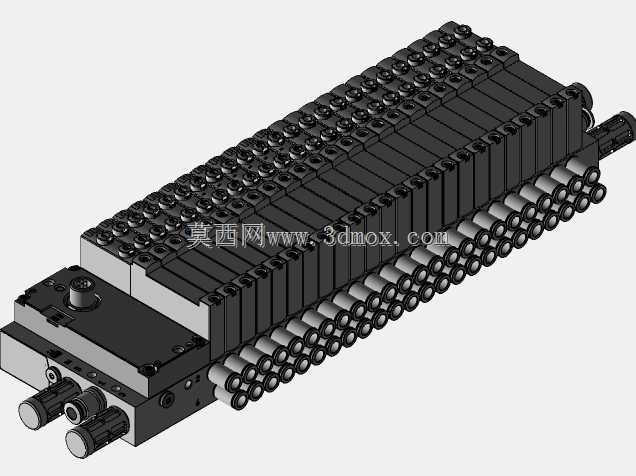

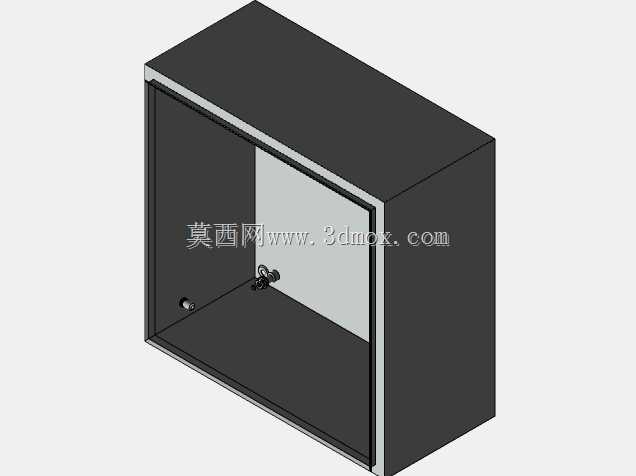

　　减少传动环节的间隙累积，提升裁切断面的平整度，针对不同厚度的带状物料，裁切工位的压料结构可调整压紧力，避免裁切时料带移位导致的尺寸偏差。电控单元安置在框架左侧的封闭电控箱内，电控箱与框架主体采用螺栓固定，走线沿铝型材的内置槽道布置，外部无裸露线缆，既避免生产现场的粉尘、切削液污损线路，也能减少设备运行时线路晃动产生的信号干扰。设备的安装边界需要预留料卷上料的操作空间，侧方料架位置要留出至少单人操作的上料通道，框架底部可搭配可调脚杯，适配地面不平整的生产车间安装场景，调整脚杯高度即可将设备整体调至水平状态，无需额外做地基预埋处理。从实际应用场景来看，这类设备可用于包装辅料、绝缘带材、纺织带状物料的定长裁切工序，相比人工裁切的方式，

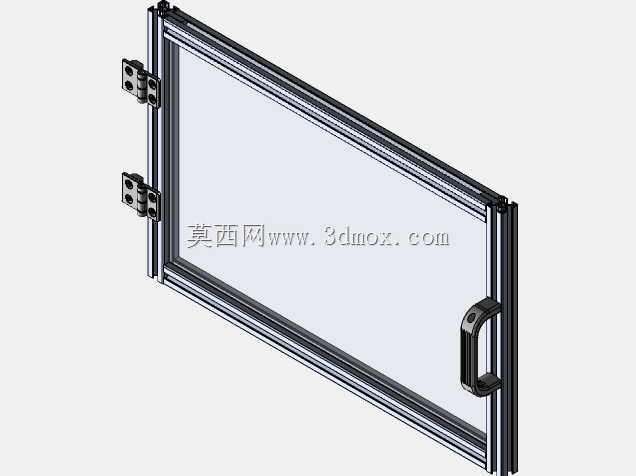

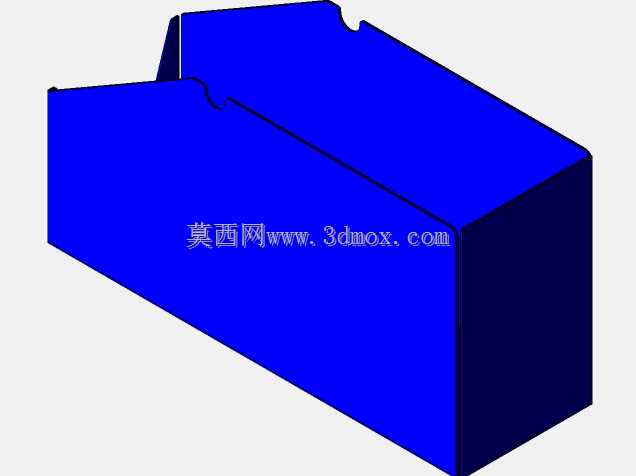

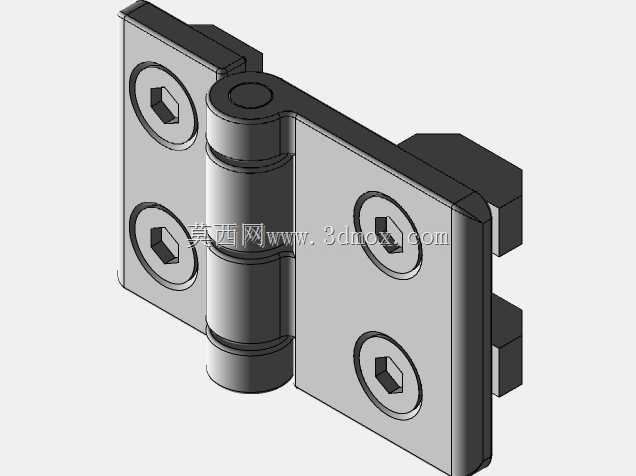

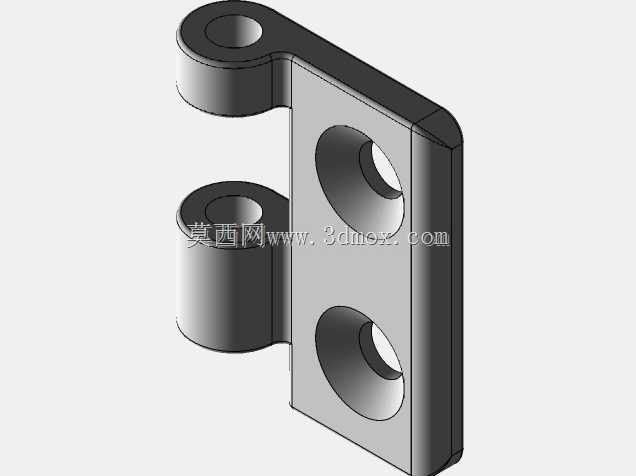

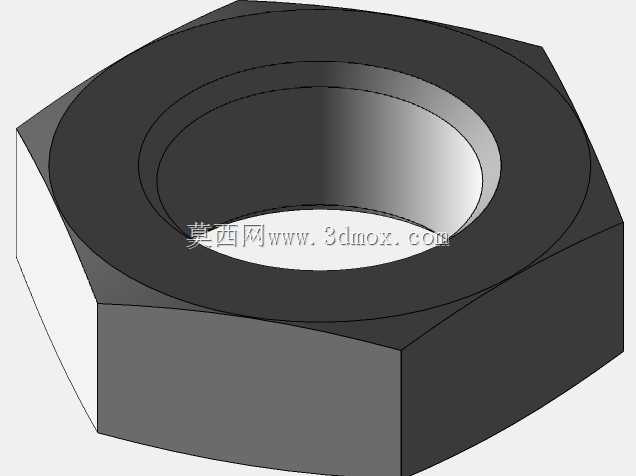

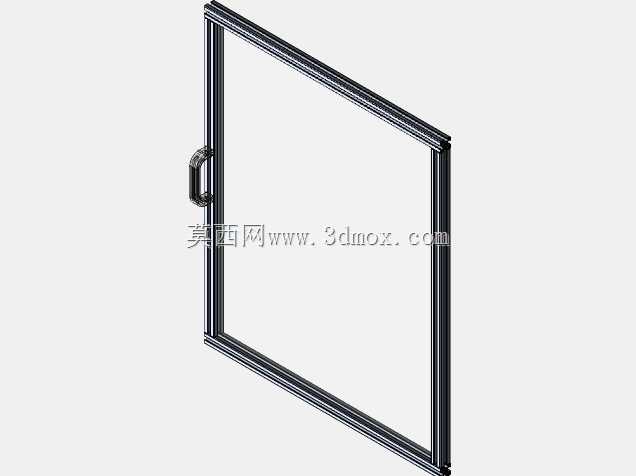

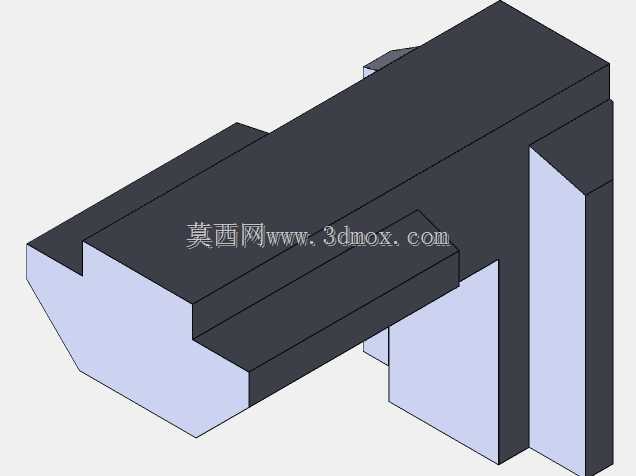

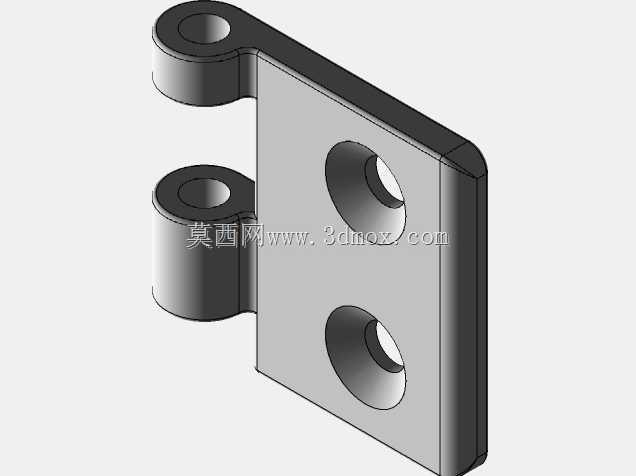

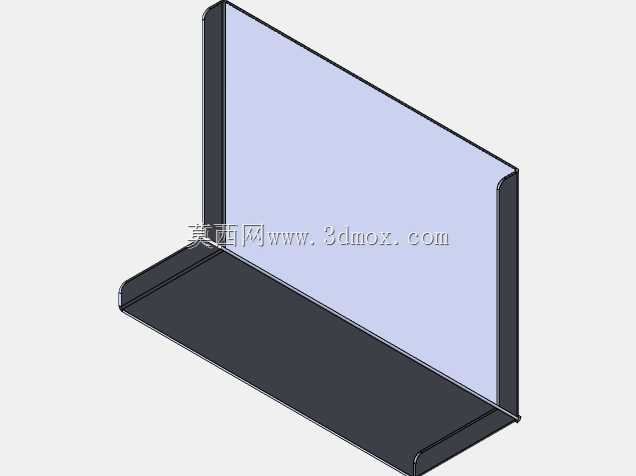

　　设备的送料与裁切动作连贯，可连续完成料带的输送、定长、裁切全流程，裁切长度的一致性远高于人工操作，适合中小批量多规格的带材裁切生产需求。设计过程中，框架的铝型材连接采用标准角件搭配内置螺栓的连接方式，相比焊接机架，这种组装式结构的后期改造成本更低，若需要调整设备的工位布局，只需拆解对应位置的型材连接即可完成改动，无需整体报废重做机架。料卷架的蓝色护罩采用钣金折弯成型，护罩覆盖料卷的下半区域，既可以避免料卷转动时操作人员误触旋转部件，也能承接料带输送过程中掉落的少量碎屑，日常清理时只需擦拭护罩表面即可。裁切区域的外围预留了安全防护门的安装位，可根据现场安全规范加装透明防护门，搭配安全门磁开关，在防护门开启时自动切断裁切动力回路，

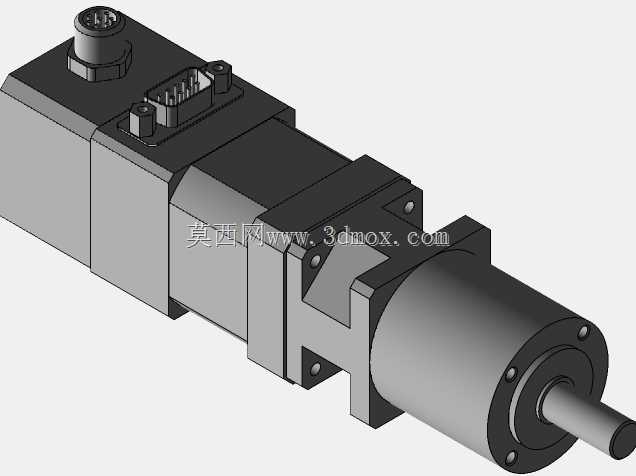

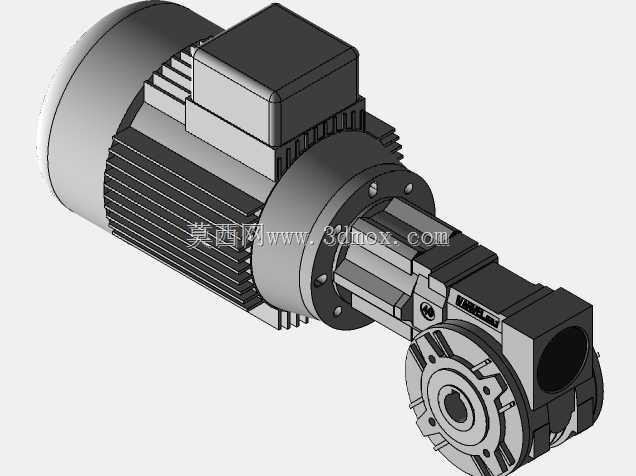

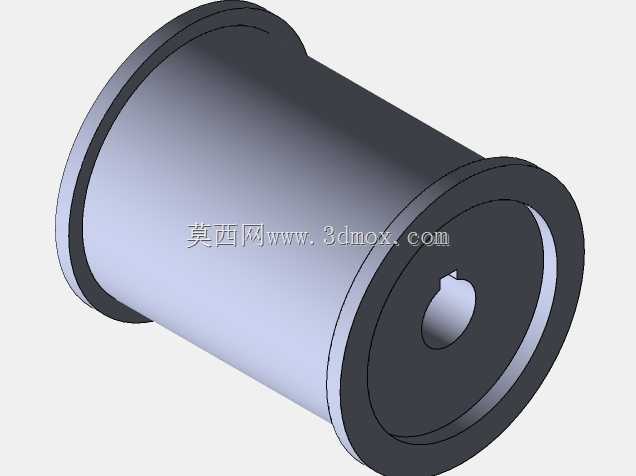

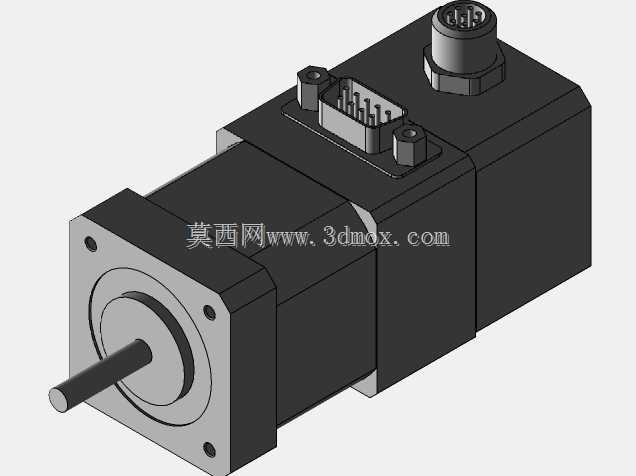

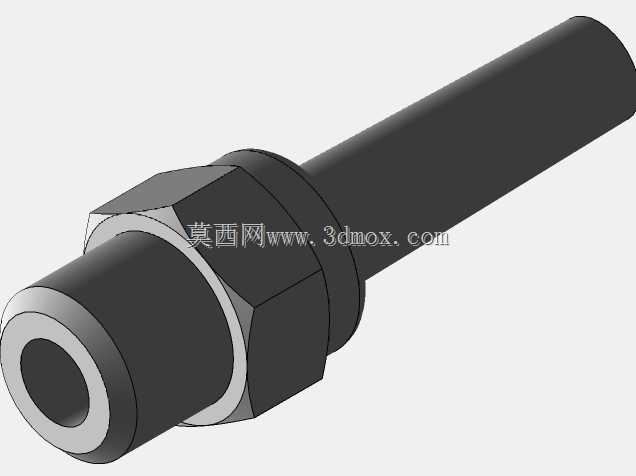

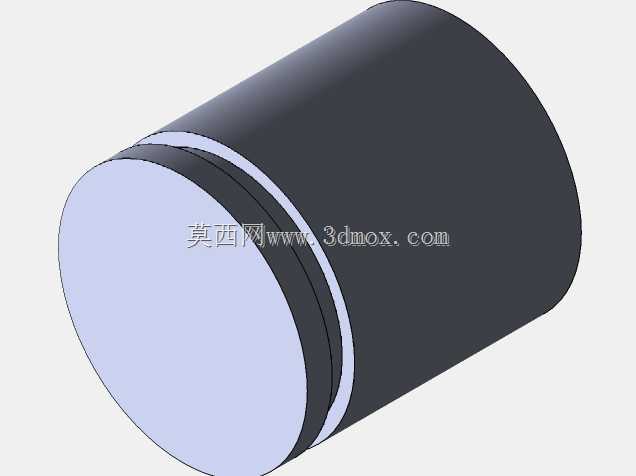

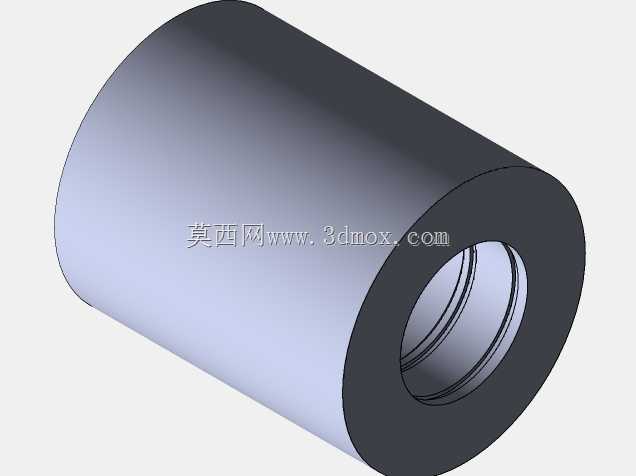

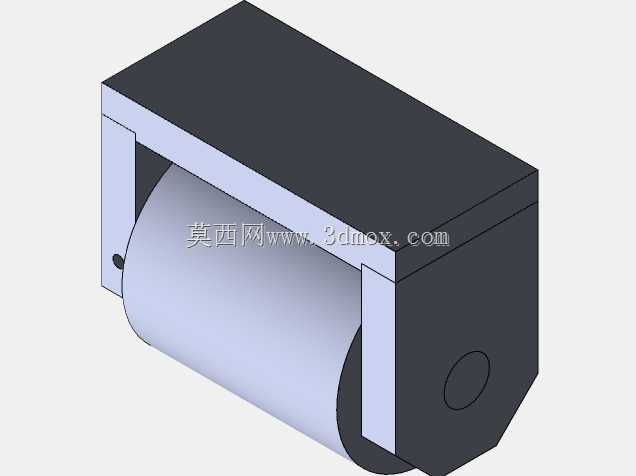

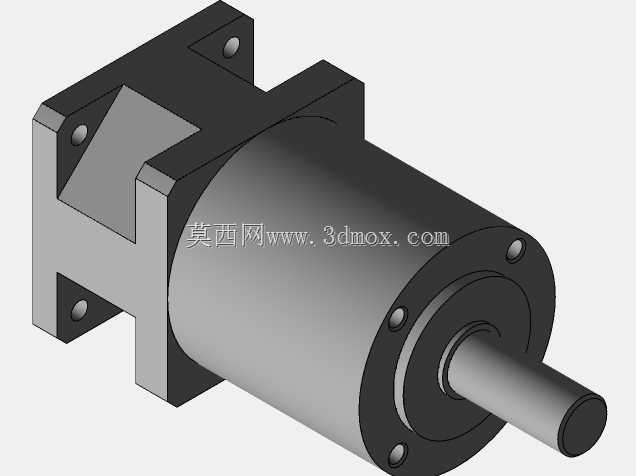

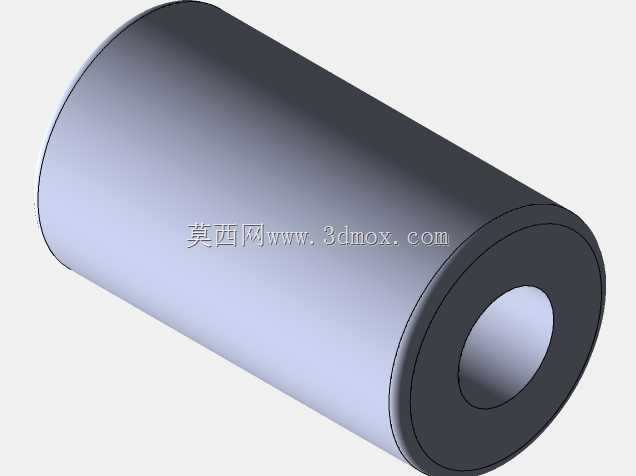

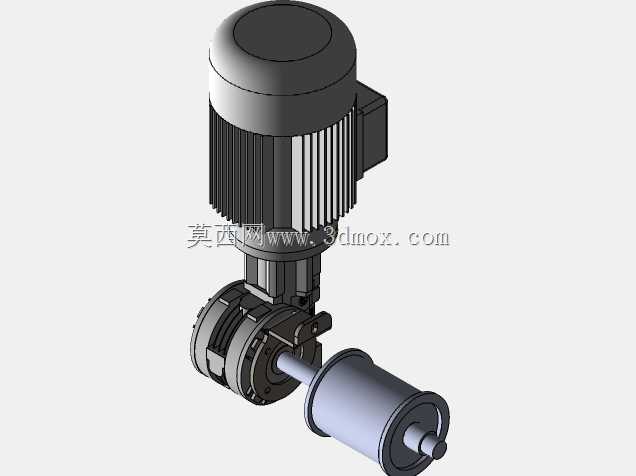

　　避免调试过程中出现安全隐患。设备的动力元件布局做了重心优化，重量较大的驱动电机安置在框架下层区域，降低设备整体重心，提升设备高速运行时的稳定性，减少运行过程中的振动传递，避免振动传导至裁切工位影响裁切精度。送料路径上的导向辊采用两端轴承支撑结构，辊筒表面做了硬质阳极氧化处理，耐磨性能优异，长期与料带摩擦也不会出现明显的划痕，避免辊面损伤刮花料带表面，影响加工后料带的外观质量。
