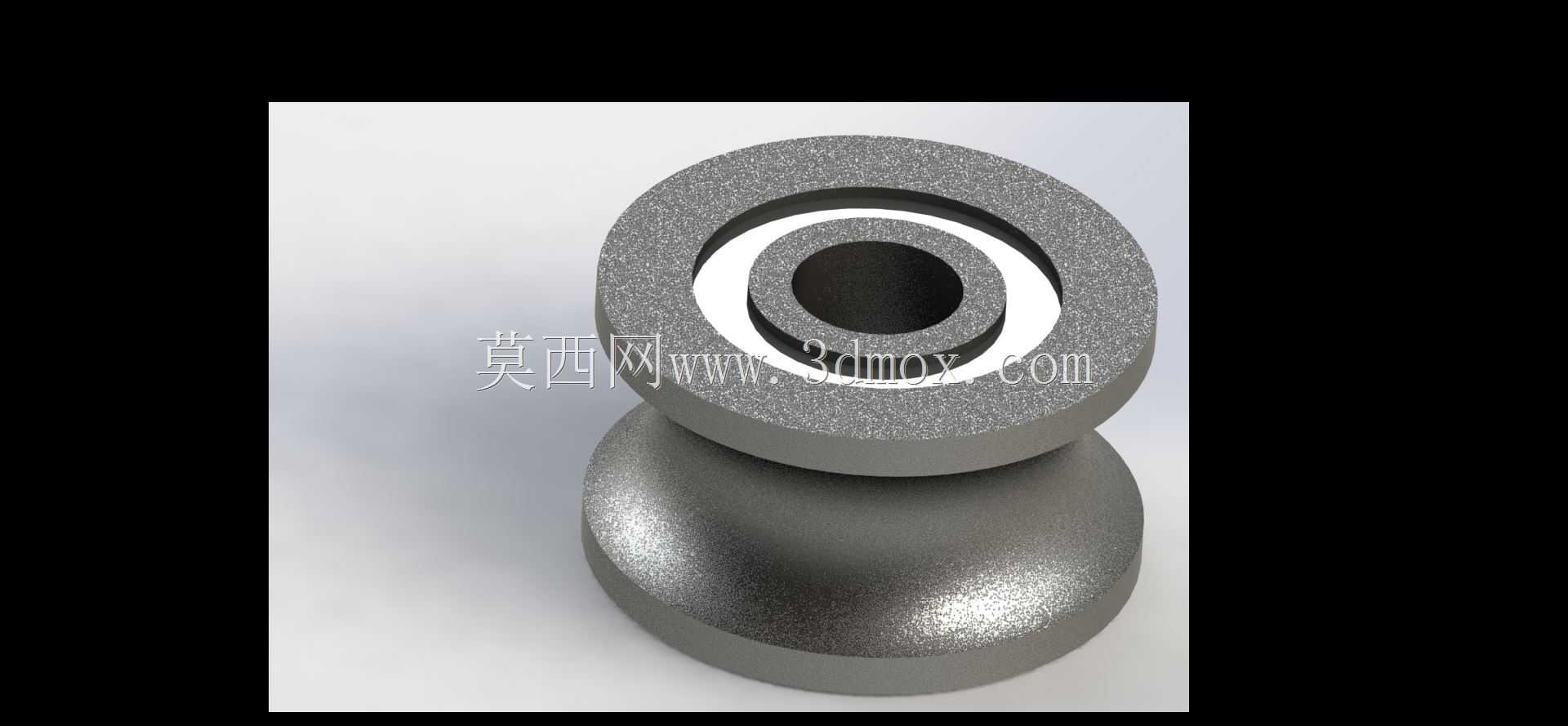

带密封结构U型槽微型滚珠轴承结构

　　这款带U型槽的密封滚珠轴承，在轻工输送、小型导向机构里的应用场景十分广泛，常见于3D打印机导轮、小型自动化流水线的导向轮、门窗滑动机构、小型检测设备的走线导向位，甚至部分消费电子的滑动翻盖结构里也能见到同结构的零件。不同于普通平外圈的深沟球轴承，它的外圈特意加工出了圆弧U型凹槽，核心作用是直接和圆柱导轨、线材、圆杆类运动件贴合，不需要额外加装导向套或者滑轮外壳，就能直接作为导向轮使用，省去了额外加工轮体、装配轴承的工序，在小型轻量化设备里能大幅压缩安装空间，减少装配环节的累计误差。

　　从功能特性上看，两侧带密封结构的设计，能在多尘、有少量飞溅碎屑的工况下阻挡外界杂质进入滚道，避免滚珠和滚道面出现磨粒磨损，相比开式轴承，在木工小型设备、纺织机械的走线位这类有纤维、木屑散落的场景里，维护周期能拉长数倍，不需要频繁拆开补充润滑脂。密封结构采用的是接触式橡胶密封唇，和内圈的密封槽形成过盈配合，既能挡住外部异物，也能防止内部填充的润滑脂在运转过程中甩出，适合中低转速、长期免维护的安装场景。

　　设计这款轴承的时候，首先要匹配的是安装轴的直径，内孔直径为4mm，适配市面上常见的4mm光轴、标准螺栓轴，不需要额外加工轴径就能直接装配，降低了配套轴类零件的加工成本。外圈的最大外径为13mm，U型槽的圆弧半径经过匹配计算，刚好适配4mm直径的导向圆杆或者导轨，槽底到外圈边缘的厚度经过强度校核，在承受径向载荷的同时，不会因为槽的加工导致外圈壁厚过薄出现变形。轴承整体厚度为7mm，这个尺寸是综合了内圈、外圈的滚道深度，加上两侧密封件的安装空间确定的，安装时预留的轴向空间只要大于7.5mm就能顺利装入，不会和周边的安装支架出现干涉。

　　滚道部分的设计遵循深沟球轴承的标准曲率，滚珠的直径和数量经过载荷计算，能满足小型机构常见的几十牛到上百牛的径向载荷需求，同时U型槽的槽面和滚道的同轴度要求控制在0.02mm以内，避免导向运动时出现跳动，导致运动件卡顿或者走位偏差。内圈的两端面和内孔的垂直度也有严格要求，装配到轴上之后，端面和轴肩贴合时不会出现偏斜，保证轴承运转时的回转精度。在实际选型使用时，要注意这款轴承的载荷方向以径向载荷为主，因为外圈带槽的结构不适合承受较大的轴向力，如果安装场景存在轴向窜动的可能，需要额外加装挡圈或者限位结构，避免轴承从导轨上脱出。另外密封结构的存在限制了它的最高运转转速，不适合用在每分钟上万转的高速工况，更适合中低速的导向、支撑场景，比如手动调节机构、低速输送线的导轮位，这类场景下它的密封优势和导向集成优势能得到充分发挥。建模过程中，滚道的曲率半径、滚珠的排布间隙、密封槽的尺寸都要和实际加工工艺匹配，比如外圈的U型槽是在热处理之后进行精磨加工，建模时要预留出磨削余量，避免加工后尺寸超差；密封件的安装槽要考虑橡胶件的装配压缩量，过大会导致密封唇过紧增大运转阻力，过小则会出现密封不严的问题。很多新手在建模这类非标轴承的时候，容易忽略U型槽和滚道之间的壁厚，把槽开得过深导致外圈强度不足，实际受力时出现外圈开裂的问题，这款结构在设计时特意保留了足够的壁厚，经过有限元校核，在额定载荷下外圈的变形量控制在微米级，不会影响滚珠的正常运转。同时内圈的密封槽位置也经过优化，不会和滚道出现干涉，保证密封唇能稳定贴合在槽面上，不会在运转过程中出现翻边、脱落的问题。在装配关系上，滚珠被保持架均匀分隔在内外圈滚道之间，两侧的密封件卡入外圈的密封卡槽内，和内圈形成密封腔，内部填充的润滑脂能在长期运转过程中持续对滚道和滚珠进行润滑，不需要用户后期自行加注。对于设备设计人员来说，选用这款集成了导向槽的密封轴承，能直接省去设计导向轮、加工轮槽、装配轴承和轮体的步骤，只需要设计对应的安装支架和固定轴，就能快速搭建导向机构，大幅缩短设备的设计和装配周期，同时因为减少了装配零件的数量，整个机构的故障率也会相应降低，更适合小型化、轻量化的设备设计需求。
