双色进料3D打印挤出热端结构设计

　　在桌面级FDM 3D打印的实际生产场景中，单进料热端仅能实现单色耗材的熔融挤出，当用户需要打印多色构件、双色支撑结构或者不同耗材复合的制件时，频繁更换耗材不仅会打断打印流程，还容易在换料过程中引入耗材残留、堵头、打印层厚偏移等问题，双进料单出的热端结构正是为解决这一实际工程痛点开发的核心功能部件。这套热端组件采用两路独立进料通道汇聚到单一喷嘴的结构设计，两路进料通道可分别接入不同颜色、不同材质的打印耗材，通过控制两路进料的通断与送料时序，无需更换耗材即可实现双色打印、不同耗材切换打印的功能，相比传统的换色方案，能大幅降低换料带来的耗材浪费与打印失败概率，同时避免多喷头结构带来的打印头重量过大、校准难度高、喷头剐蹭制件表面的问题。

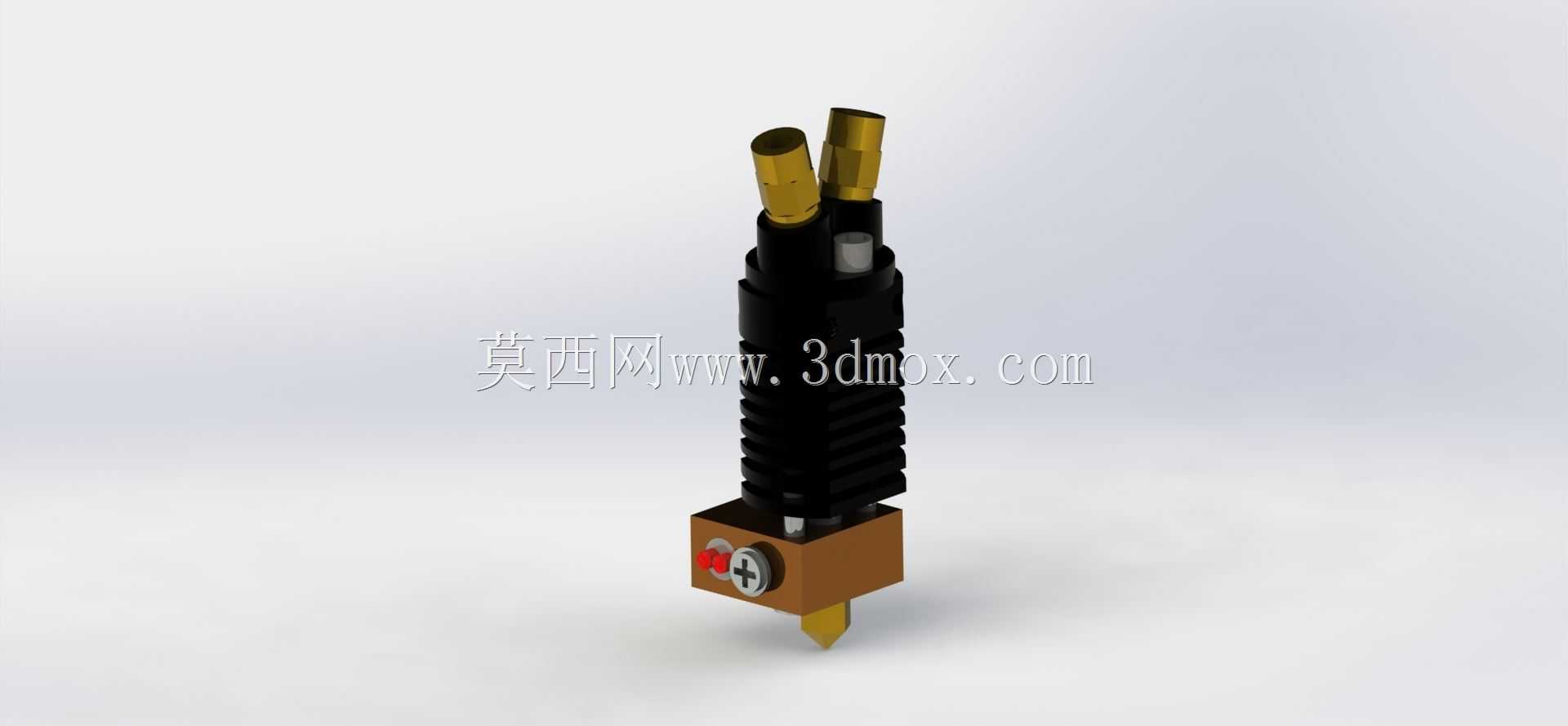

　　从结构设计逻辑来看，整套组件从上到下依次为进料接头段、散热段、加热熔融段、喷嘴段，各段的功能边界划分清晰，完全匹配FDM熔融挤出的工艺需求。顶部的两个进料接头采用黄铜材质加工，具备较好的耐磨性能与连接密封性，可直接适配标准的PTFE送料管，送料管插入后可通过接头的锁紧结构固定，保证送料过程中耗材不会出现偏移、卡滞，两路进料通道在散热段下方的隔热位置完成汇聚，避免两路耗材在未熔融状态下提前交汇造成堵料。散热段采用铝合金材质加工出密集的散热鳍片结构，铝合金的导热系数较高，配合鳍片增大的散热面积，可快速将加热段向上传导的热量散发出去，保证散热段温度始终保持在耗材玻璃化转变温度以下，避免耗材在进料通道内提前软化膨胀，造成送料阻力过大甚至堵头的问题，这一结构设计是保证热端长时间稳定运行的关键，若散热不足，耗材会在喉管位置提前熔融，冷却后凝固在通道内，直接导致送料失效。

　　加热熔融段同样采用铝合金材质加工，内部集成了加热元件与温度检测元件，可将汇聚后的耗材加热到设定的熔融温度，铝合金的均温性能较好，能保证熔融腔内的温度均匀一致，避免局部温度过高造成耗材碳化、或者局部温度过低导致耗材熔融不充分的问题，加热块的侧面预留了紧固件安装位，可将整个热端组件固定在3D打印机的X轴移动滑台上，安装位置的公差设计经过优化，可保证喷嘴的中心位置与打印平台的垂直度误差控制在允许范围内，避免打印过程中出现层纹偏移、出料不均的问题。最下端的喷嘴采用黄铜材质加工，出料口的孔径经过精密加工，可保证熔融耗材挤出的线径稳定，喷嘴的锥形端面设计可减少打印过程中与制件表面的剐蹭，同时能让风扇吹出的冷却风更好地作用在刚挤出的耗材上，加快耗材冷却定型，提升打印制件的表面质量与尺寸精度。

　　从安装边界尺寸来看，整套热端组件的外形尺寸控制紧凑，横向最大尺寸较小，不会占用过多的打印头安装空间，可适配绝大多数桌面级FDM 3D打印机的安装位，不需要对原有设备的滑台结构做大幅修改即可完成替换安装。组件配套的连接线长度约140cm，可满足常规尺寸桌面级3D打印机的走线需求，连接线采用耐高温的绝缘材质包裹，可耐受打印过程中加热段辐射的温度，避免长时间使用后线路绝缘层老化破损。在实际使用过程中，这套双进料热端可支持PLA、ABS、PETG等多种常用FDM打印耗材的挤出，两路进料的切换响应速度快，不会出现混色过长、出料延迟的问题，在打印双色标识、多色功能构件、可溶解支撑结构的场景下，相比单进料热端的打印效率提升明显，同时结构的可靠性经过实际打印验证，长时间连续打印过程中不会出现漏料、堵头、温度失控等常见故障。在结构建模过程中，各零件的配合公差经过反复校核，散热段与加热段之间设置了隔热衬套，可进一步减少热量向散热段的传导，提升散热效率，各紧固件的安装位置预留了足够的操作空间，后期维护更换喷嘴、清理加热腔残留耗材时操作便捷，不需要完全拆解整个热端组件即可完成日常维护工作。
