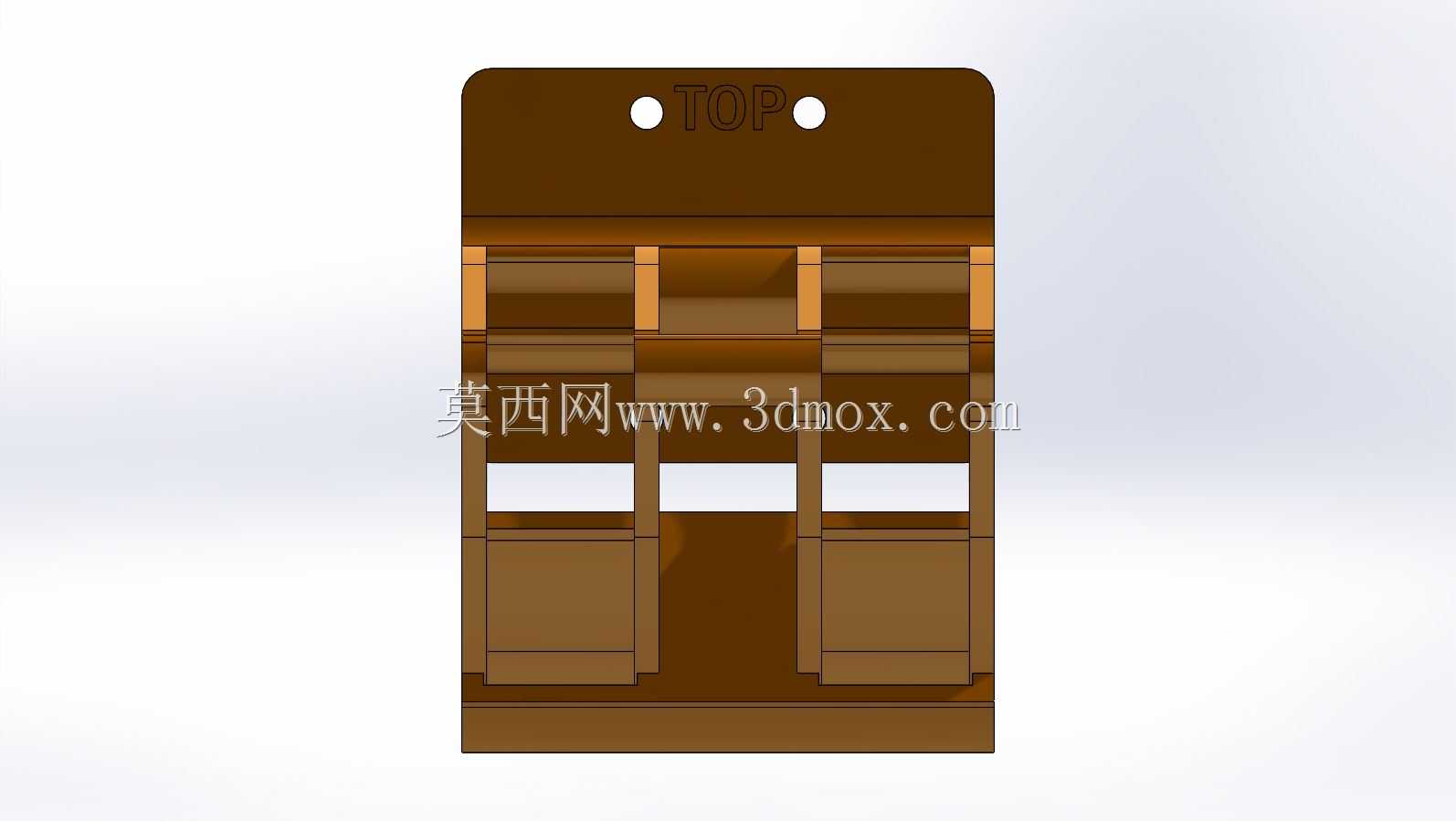

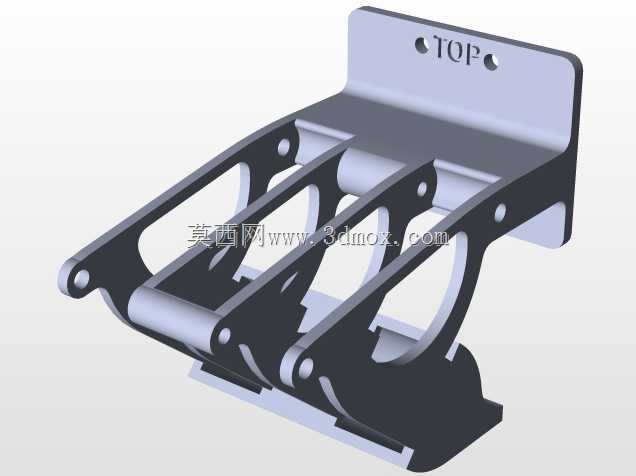

做FDM熔融沉积3D打印的结构设计时,挤出端的冷却风道一直是容易被忽略但直接影响成型质量的环节,尤其是双喷头并行的机型,两个喷嘴的热端间距近,散热气流如果互相干扰,很容易出现打印件边角翘曲、悬空层下垂、小特征成型精度差的问题,这个冷却支架的设计,就是针对双挤出机型的风冷安装需求做的快速适配结构。从实际装机的边界来看,这个支架的安装基准面是贴靠在挤出头的安装立板上的,立板上预留的两个安装孔位直接对应热端模组的固定螺孔,不需要额外在现有挤出组件上打孔改造,安装时只需要将支架的垂直安装面与挤出模组的立板对齐,穿入两颗M3的固定螺丝即可完成定位,安装后支架的整体悬伸长度控制在45mm以内,不会超出打印平台的最大成型边界,

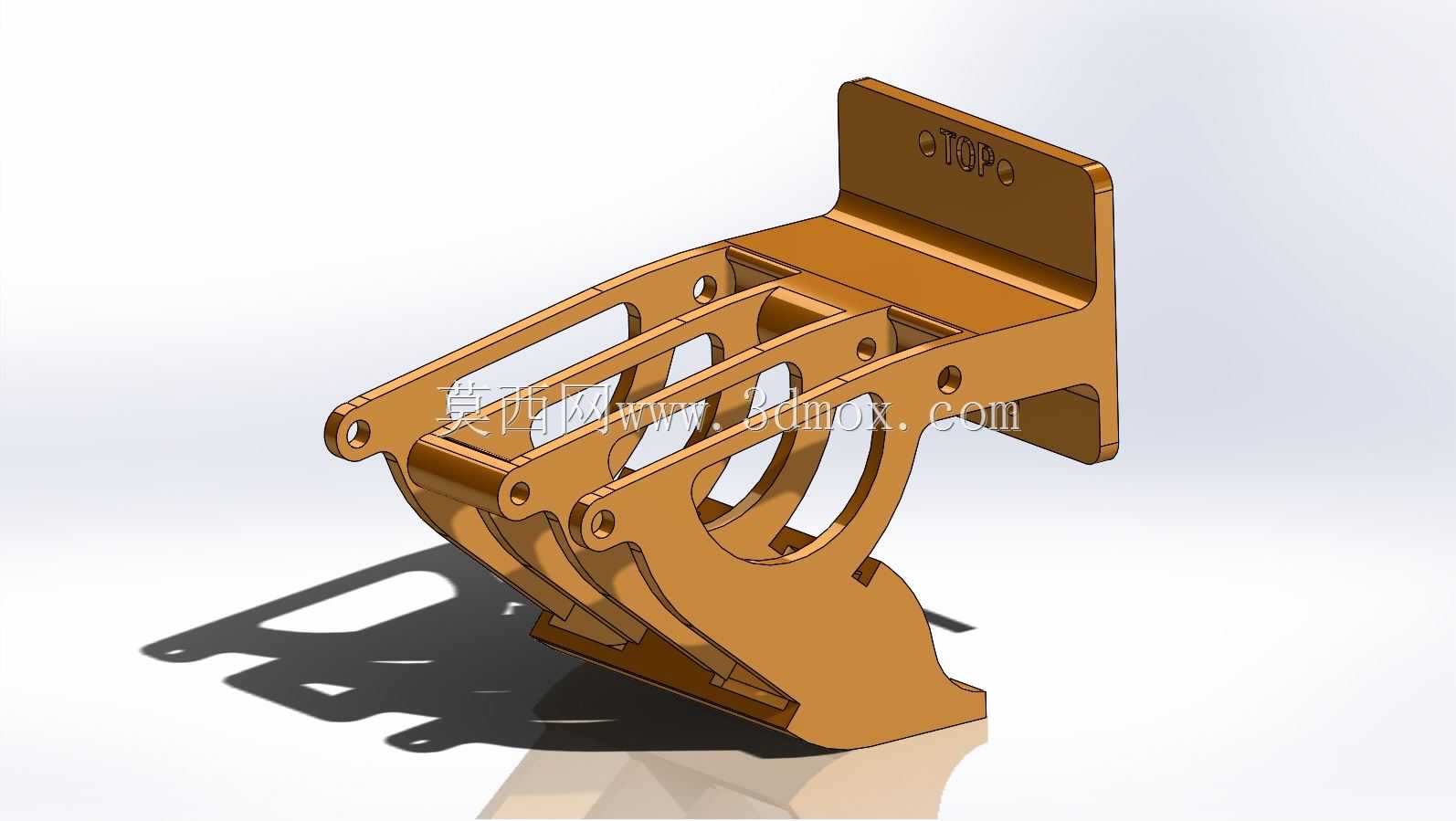

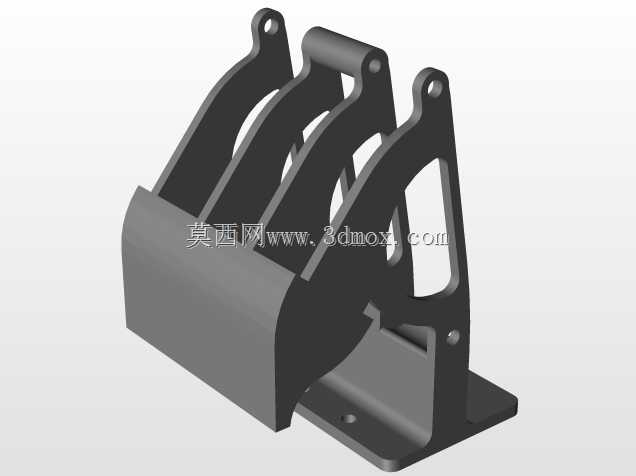

也不会在喷头移动过程中与打印件、平台调平探针发生干涉。支架的主体采用了双侧镂空的桁架式结构,不是实心的块状设计,一方面是为了降低整个挤出端的移动负载,毕竟喷头在XY方向高速往复移动时,附加的零件重量越大,传动皮带的负载越高,长期运行容易出现皮带拉伸松弛、定位精度下降的问题,镂空后整体重量比实心结构降低了60%左右,对高速打印的动态精度影响极小;另一方面镂空的筋位同时起到了气流导流的作用,从轴流风扇吹出的气流不会在支架内部形成乱流,而是顺着筋位的导向分成两股,分别对准两个喷嘴的出料口位置,保证熔融挤出的耗材在离开喷嘴的瞬间就能得到均匀的风冷冷却,不会出现单侧冷却不足导致的成型缺陷。设计时特意将支架的出风端做了收窄处理,

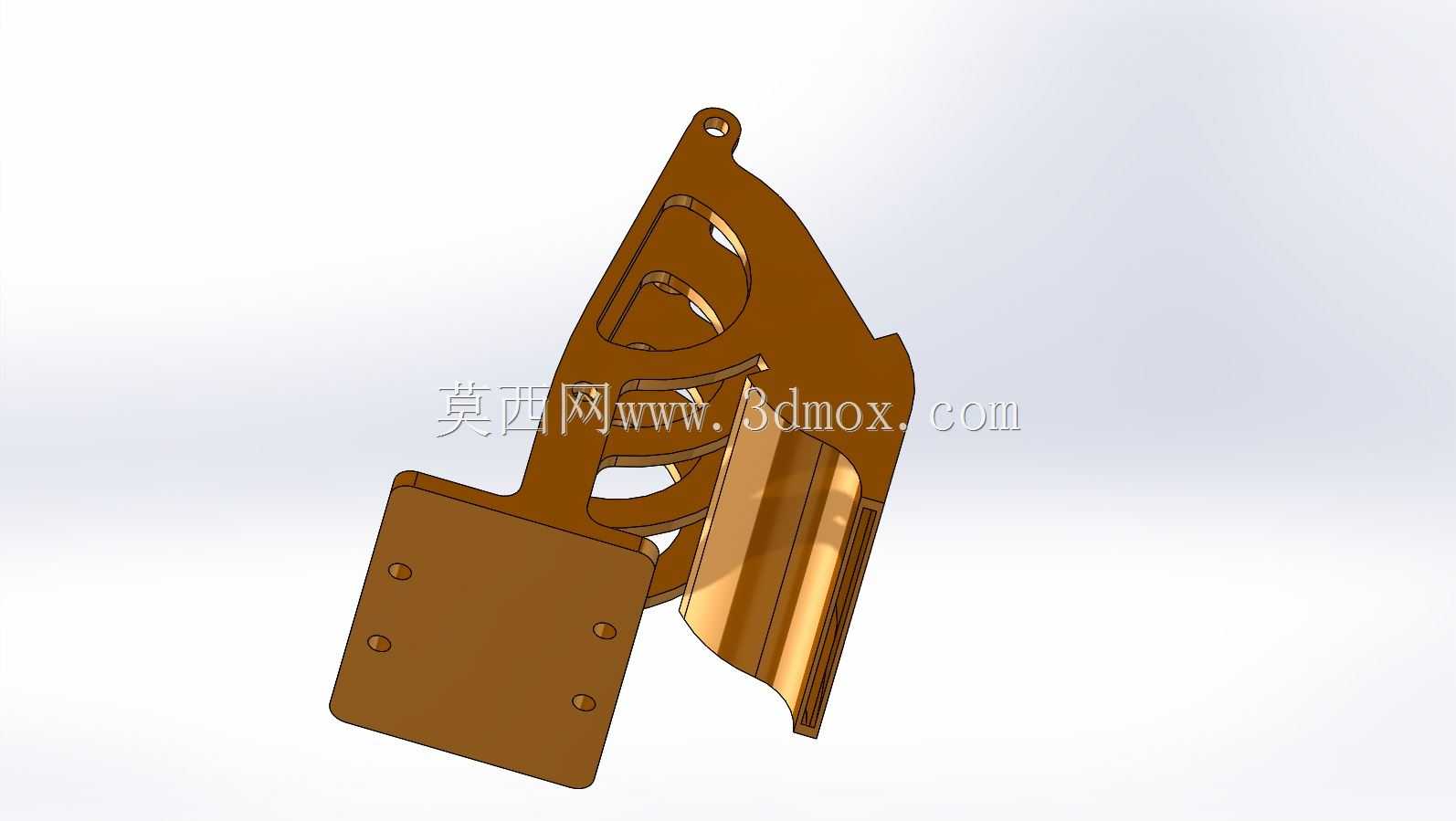

出风口距离喷嘴出料点的垂直距离控制在8mm左右,这个距离是经过实际打印测试的,距离太远气流会分散,冷却效率不足,距离太近又会干扰喷嘴的温度场,导致热端温度波动,影响耗材的熔融挤出稳定性。支架上预留的风扇安装位是适配4010规格的轴流风扇的,安装孔位的间距完全符合标准40mm风扇的孔距,不需要额外做转接件,风扇固定后出风面完全贴合支架的进风端面,不会出现漏风的问题。从结构强度来看,虽然做了大面积的镂空,但主要受力的筋位厚度都设置在2.5mm,安装面的厚度为3mm,完全可以承受风扇运行时的轻微振动,也不会在喷头高速移动时出现结构共振,避免因为支架振动导致的气流偏移问题。实际使用场景中,这个支架主要适配双挤出的桌面级FDM3D打印机,
尤其是打印PLA、PETG这类需要快速冷却的耗材时,均匀的侧向风冷可以大幅提升悬空结构的打印质量,减少支撑的使用量,同时两个喷嘴独立的导风通道,也避免了单风扇冷却时,待机状态的喷嘴被气流过度降温,导致下次启动出丝不畅的问题。支架的底部轮廓做了斜切避让,当喷头打印第一层贴近平台时,支架的最低处距离打印平台表面还有2mm的安全间隙,不会刮蹭平台表面的贴膜或者玻璃平台,也不会在打印首层时刮到已经挤出的耗材线条。在做安装适配的时候,只需要确认挤出模组立板上的固定孔中心距与支架安装孔的中心距匹配即可,支架的安装面是平面设计,即使不同批次的挤出模组立板有轻微的平面度误差,也可以通过螺丝的紧固力实现紧密贴合,不需要额外做找平处理。另外支架的侧面筋位上预留的小孔是用来走风扇线材的,可以将风扇的供电线顺着筋位的凹槽走到挤出头的线束端,避免线材外露在移动过程中勾到打印件或者机架结构,提升整机走线的整洁度和运行可靠性。
