Arduino适配轻触按键数字开关模块

　　在嵌入式开发、开源硬件DIY以及小型自动化控制装置的搭建过程中，人机交互输入环节的可靠性直接决定了整套装置的调试效率与运行稳定性，这类适配开源硬件平台的按键模块，是结构设计与电控开发人员在原型验证阶段最常选用的输入组件之一。不同于直接采购散装轻触开关自行焊接飞线的方案，这类集成式按键模块在设计之初就充分考虑了原型开发阶段的快速装配需求，将轻触开关本体、信号引出引脚与安装承载结构整合在一块PCB基板上，省去了开发者自行设计开关承载结构、焊接外围电路的冗余步骤。

　　从实际使用场景来看，这类按键模块可直接插接在面包板上配合开源主控板使用，也可通过螺丝固定在设备外壳的预设安装位上，作为小型装置的启停触发、功能切换、参数调整输入部件使用，在学生课程设计、创客DIY作品、小型工业控制原型机、桌面级自动化小装置中都有极高的出镜率。比如在桌面级物料分拣装置的原型搭建中，可通过该模块实现手动触发分拣动作、切换运行模式的功能；在环境监测类开源硬件作品中，可通过该模块实现显示屏显示内容的切换、阈值参数的手动调整；在小型智能小车的调试过程中，也可通过该模块实现小车的启动、停止、行进模式切换操作。

　　该模块的功能设计逻辑围绕数字量信号输入展开，模块上的轻触开关属于常开式触点结构，未触发时信号端输出默认电平，按键按下时触点导通，信号端电平翻转，主控板的数字IO口可直接读取该电平变化，无需额外的信号调理电路，配合开源主控板的官方函数库即可快速完成按键状态的读取程序编写，大幅降低了电控部分的开发门槛。PCB基板上预留的三个直插引脚分别对应电源、地与信号输出，引脚间距采用标准2.54mm排针间距，可直接适配常规面包板、杜邦线以及标准扩展板的接插口，无需额外定制转接结构。

　　从结构设计与安装边界来看，该模块的PCB基板尺寸控制在24x16mm的范围内，整体厚度包含轻触开关本体与底部排针在内仅7mm，属于极小尺寸的电子功能模块，在进行整体设备结构设计时，仅需要在外壳或安装面板上预留对应大小的安装空间，同时在按键位置预留直径10mm左右的操作通孔即可满足装配需求。PCB基板四个角位置预留了直径3mm左右的安装固定孔，可通过M2.5或M3的铜柱、螺丝将模块固定在安装平面上，固定孔的孔位间距经过标准化设计，可兼容多数开源硬件项目的通用安装孔位布局，也可直接通过热熔胶、双面胶等方式进行快速临时固定，满足原型验证阶段的快速装配需求。

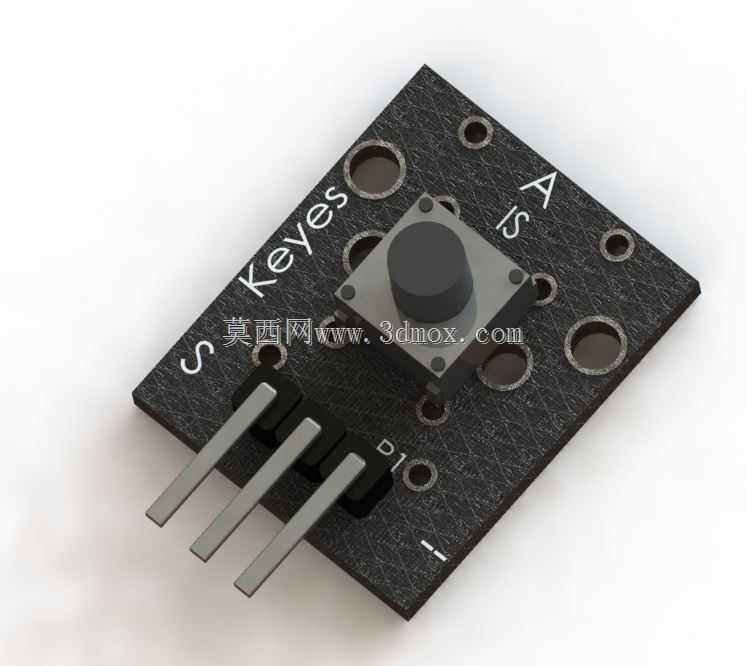

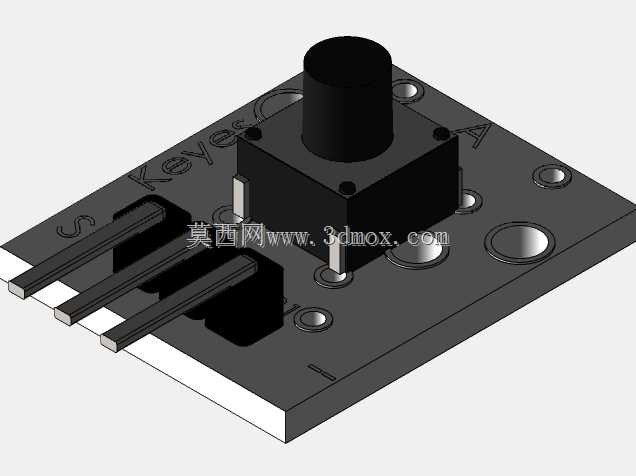

　　模块上选用的轻触开关行程适中，触发压力控制在适合手动操作的范围内，按键帽采用黑色耐磨材质，反复按压过程中不会出现掉漆、卡滞的问题，开关本体的机械寿命可满足原型开发阶段上万次按压的测试需求，完全覆盖从原型调试到小批量试产阶段的使用强度。PCB基板采用黑色阻焊工艺，板上印有清晰的引脚标识与方向标识，装配过程中可快速识别引脚定义，避免出现电源反接、信号接错的问题。在进行三维结构设计时，该模块的所有外形尺寸、安装孔位、引脚伸出长度都经过精准测绘，建模过程中还原了轻触开关的按键帽弧度、排针的金属质感、PCB板的纹理细节，可直接导入到整体设备的装配体中进行干涉检查，提前验证模块与外壳、其他周边组件的装配间隙，避免在实际加工组装阶段出现空间不足、按键无法触发、引脚与其他结构短路的问题。

　　不同于工业级高防护等级的操作按钮，这类模块的设计定位偏向快速原型开发与非恶劣环境下的使用场景，因此结构上没有做防水、防尘的密封设计，在进行结构设计时如果需要将其用在有粉尘、溅水的场景中，需要额外为按键部分设计硅胶防护套，同时在PCB板表面做三防漆涂覆处理，拓展其适用场景。在进行安装布局时，需要注意模块底部排针的伸出长度，避免排针与底部的金属结构接触造成短路，必要时可在模块底部增加绝缘垫片进行隔离。
