重型卡车传动轴三维结构设计模型

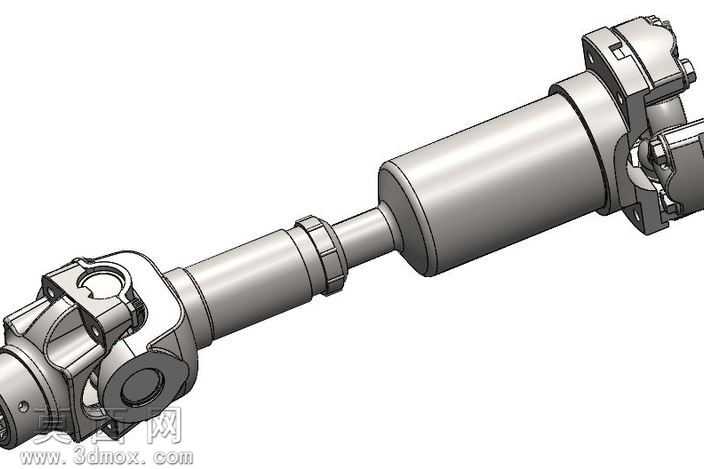

本模型为重型卡车配套的传动轴总成三维设计，采用SolidWorks完成全参数化建模，完整还原了重型商用车传动轴的真实结构与装配关系。建模过程中严格参考重型卡车传动系统的实际尺寸比例，对万向节十字轴、花键伸缩套、中间支承轴管、连接法兰等核心部件逐一进行特征构建，每一处配合间隙、倒角、圆角细节都经过反复校验，确保模型结构与实物高度吻合。

模型渲染阶段采用金属材质模拟传动轴的合金钢基体质感，对轴管表面的机加工纹理、万向节部位的铸造细节、连接法兰的螺栓孔位都做了精细化材质区分，通过光影调整突出部件的结构层次，清晰展现各零件的装配位置与连接逻辑。从结构设计来看，该传动轴采用双万向节搭配中间支承的布局，能够适配重型卡车底盘在行驶过程中产生的跳动与角度偏移，花键伸缩结构可补偿传动过程中的轴向位移，有效缓冲动力传递时的冲击载荷，完全符合重型车辆大扭矩传动的工况需求。

设计过程中重点考量了重型传动轴的载荷传递特性，对万向节的十字轴轴承配合、花键齿的啮合长度、轴管的壁厚参数都做了合理的结构优化，既保证了模型的结构准确性，也为后续的运动仿真、有限元受力分析提供了可靠的模型基础。整套模型装配逻辑清晰，零件间的配合关系完整，可直接用于汽车传动系统的教学演示、结构参考以及相关零部件的设计优化工作，能够帮助设计者快速理解重型卡车传动轴的工作原理与结构特点。
