异形同轴分流式机械阀套结构设计

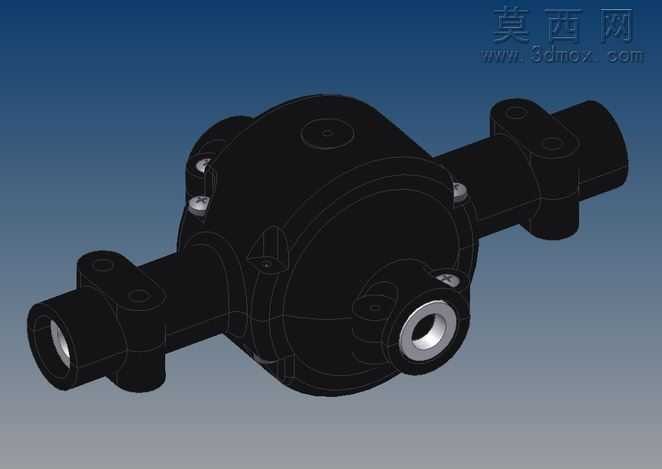

该三维模型采用Autodesk Inventor完成全参数化建模，整体为同轴式多通路分流结构，主体外壳采用哑光黑色工程塑料质感材质，金属接口部位做了银灰色金属切削质感处理，明暗层次分明，渲染时采用渐变深蓝背景突出主体轮廓，边缘做了柔和的环境光遮蔽效果，清晰展现各部件的装配关系。建模过程中首先绘制中心腔体的旋转截面轮廓，通过旋转命令生成主壳体基础形态，随后在壳体周向定位三个侧向连接端口，每个端口都设计有带安装孔的法兰凸台结构，凸台上的安装孔采用同轴心阵列方式生成，保证安装定位的精度。主壳体两侧延伸出同轴的管状连接端，端部做了倒角处理，其中一侧端口内部嵌套金属衬套结构，衬套与壳体采用过盈配合的装配关系，建模时单独拆分衬套零件并赋予金属材质，区分不同部件的材质属性。壳体表面的紧固螺钉采用标准件库调用，沿壳体分型面周向均匀分布，螺钉头部做了内六角特征细节还原，提升模型的真实感。设计思路上优先保证内部流道的同轴度要求，各通路交汇处做了圆弧过渡处理，减少流体阻力，外部安装凸台的位置经过受力校核，保证安装后的结构稳定性，整体模型所有特征均保留参数化编辑历史，可根据实际工况需求调整通路直径、壳体壁厚、安装孔间距等关键尺寸，模型装配关系完整，无干涉错面问题，可直接用于工程出图、3D打印样件验证或者装配模拟演示，各零件可单独拆分编辑，方便后续进行有限元受力分析或者流体仿真计算。
