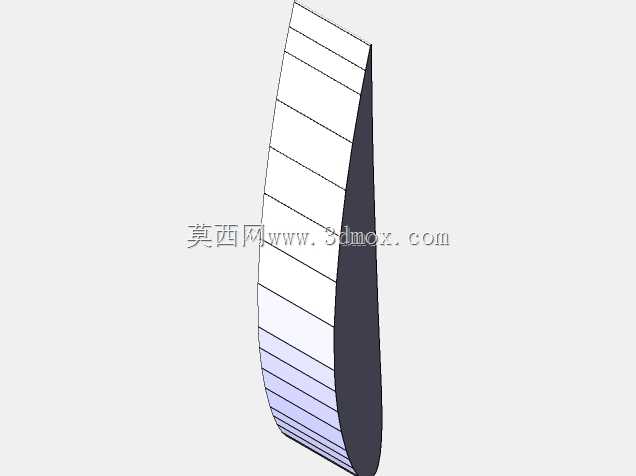

低速通用航空NACA4412翼型结构设计

　　在通用航空低速飞行器的气动设计环节，翼型作为机翼、尾翼等升力面的核心剖面构型，直接决定了整机的升阻特性、失速边界与操纵响应表现，NACA4412翼型是经过长期工程验证的经典低速翼型，广泛应用于轻型固定翼飞机、初级教练机、低速长航时无人机的主翼设计中，也常被用作小型通航飞机水平尾翼的基准翼型，适配飞行速度在200km/h以下的低亚声速飞行场景，在农用作业飞机、航空运动类轻型飞机上的应用占比极高。该翼型的设计核心围绕低速飞行阶段的高升力需求展开，通过上表面的合理曲率分布，在40%弦长位置达到最大厚度，相对厚度为12%，这一厚度参数既保证了翼面内部有足够的空间布置翼梁、燃油管路、操纵拉线等结构件，

　　也能在低速来流条件下维持较为平缓的压力梯度，推迟气流分离的发生，降低低速飞行时的失速风险。从气动特性来看，该翼型在40%弦杆位置的最大外倾角为4%，这一弯度设计让翼型在较小迎角下就能获得足够的升力系数，适配轻型飞机短距起降的性能需求，在起飞阶段襟翼未完全放下时，就能提供可观的升力增量，缩短地面滑跑距离；在巡航阶段，该翼型的阻力系数增长平缓，能够在常用迎角区间维持较高的升阻比，帮助飞行器降低燃油消耗，提升航时表现。在实际结构建模过程中，需要严格遵循翼型坐标点的精度要求，翼型前缘的曲率半径、后缘的收敛角度都需要控制在工程公差范围内，避免因型面偏差导致气动性能出现偏移，尤其是上表面的曲率过渡区域，不能出现局部的折线或者凹凸，

　　否则会在飞行过程中诱发局部气流分离，增加阻力甚至引发操纵面抖振。从安装边界来看，该翼型的弦长参数可根据整机的展弦比设计需求进行等比例缩放，缩放过程中需要保持翼型的相对厚度、相对弯度参数不变，同时要匹配翼根处的安装角设计，保证机翼与机身的对接区域平滑过渡，减少干扰阻力；翼型内部的结构布置需要结合厚度分布进行优化，主翼梁通常布置在最大厚度位置附近，也就是30%-40%弦长区间，这一位置既是翼型结构刚度最高的区域，也能让机翼的受力传力路径更合理，将气动载荷均匀传递到机身承力结构上。在实际工程应用中，该翼型的失速特性较为温和，气流分离首先从翼型后缘开始，随着迎角增大逐步向前缘扩展，不会出现突然的升力陡降，

　　对于飞行经验不足的通航飞行员或者初级教练机学员来说，这种失速特性能够提供充足的失速预警，提升飞行安全性；同时该翼型对制造工艺的宽容度较高，无论是采用金属蒙皮铆接结构，还是复合材料一体成型工艺，都能较好地还原翼型的气动外形，不需要过高的加工精度就能达到设计的气动性能，能够有效降低轻型飞机的制造成本，适配通用航空领域的成本控制需求。在进行三维建模时，还需要考虑翼型与机翼扭转、上反角设计的匹配，沿翼展方向的翼型安装角需要根据设计的扭转梯度进行调整，保证翼尖区域的失速晚于翼根区域，避免飞机在失速过程中出现翼尖失速引发的尾旋风险；同时翼型的后缘厚度需要根据操纵面的布置需求进行调整，在副翼、襟翼的安装区域，要预留足够的结构空间布置铰链与操纵机构，保证操纵面的偏转角度满足设计要求，不会在偏转过程中与主翼结构发生干涉。
