曲柄滑块运动转换机构装配结构

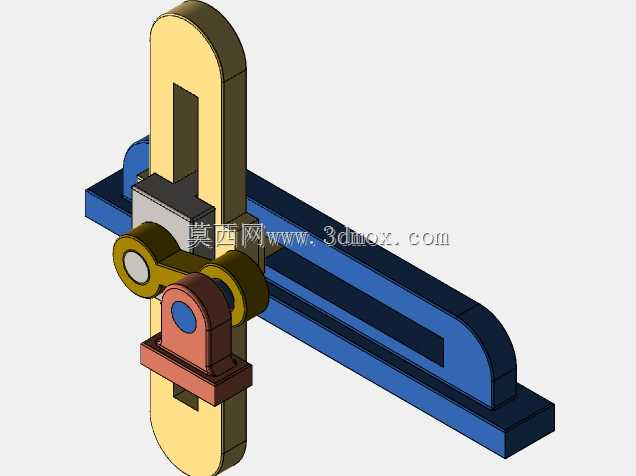

　　在各类需要实现旋转运动与直线往复运动转换的工业场景中，曲柄滑块结构是应用最为广泛的基础传动单元之一，从冲压设备的主传动系统、小型往复泵的动力端，到自动化生产线的直线送料模组、内燃机的活塞传动组，都能见到这类机构的衍生形态。这套装配结构完整还原了偏置式曲柄滑块的核心组成，包含带安装底座的长行程导轨、双侧支撑的曲柄回转组件、铰接式连杆以及与导轨配合的滑动块，各零件的配合公差在建模阶段就按照实际装配要求做了预留，滑动块与导轨的接触面设置了合理的间隙，既保证运动过程中不会出现卡滞，也能控制横向窜动量在机械传动允许的范围内。

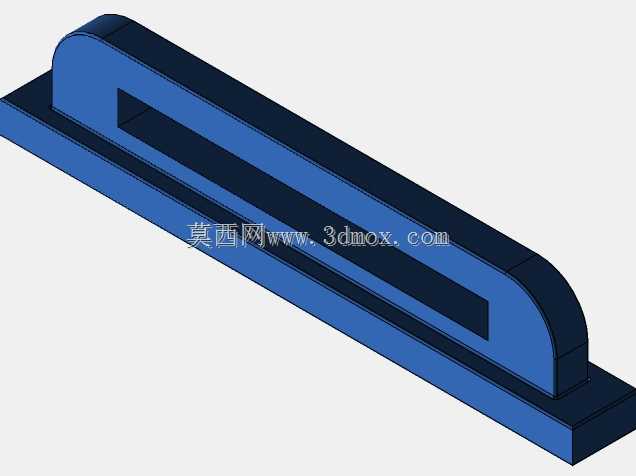

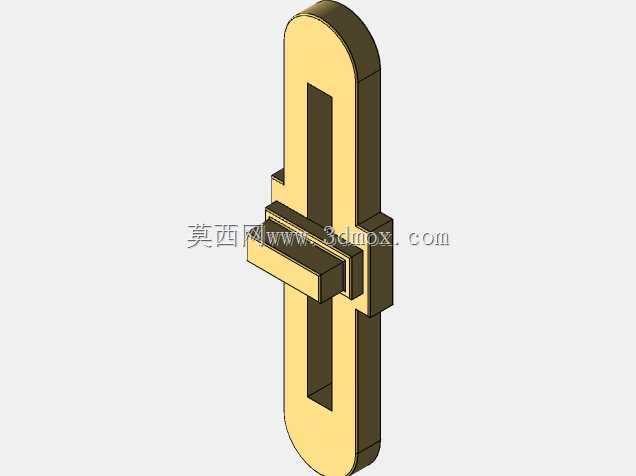

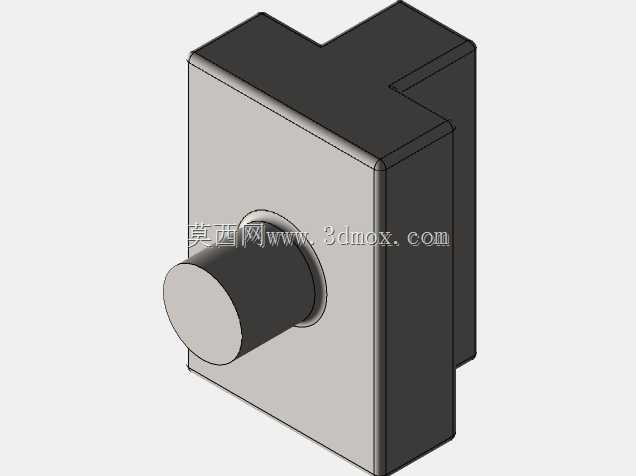

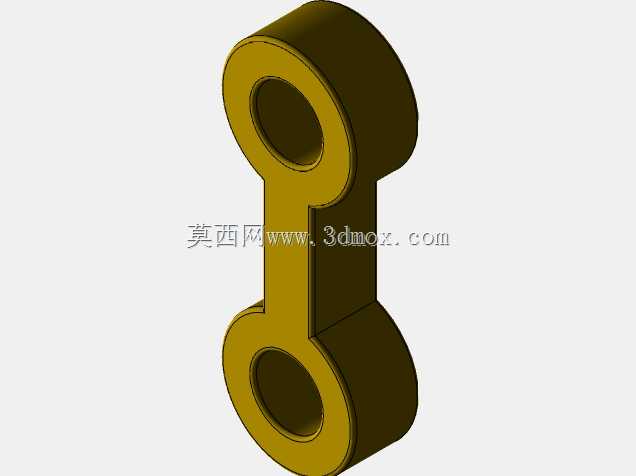

　　从实际应用的角度出发，这套结构的设计首先考虑了安装边界的适配性，底部的导轨基座采用一体化的长条形结构，两端预留了标准化的安装孔位，可以直接固定在设备的安装平台上，不需要额外设计转接支架，降低了整机集成的设计工作量。曲柄的回转中心位置做了双侧支撑设计，相比单侧悬臂的曲柄结构，能承受更大的传动扭矩，在高速往复运动工况下也能减少曲柄轴的挠曲变形，延长传动组件的使用寿命。连杆两端的铰接孔采用了等直径设计，配套的铰接销轴可以通用互换，方便后期维护时的零件更换，滑动块上设置了与执行端连接的安装凸台，凸台上的螺纹孔位置按照通用执行件的安装尺寸做了匹配，可以直接连接冲压头、送料拨叉、活塞推杆等不同的末端执行部件。

　　在运动逻辑的实现上，这套结构的曲柄回转半径与连杆长度的比例经过了优化，既保证了滑块的有效行程满足常规传动场景的需求，也控制了滑块运动过程中的速度波动，避免急回特性过于明显导致的传动冲击。导轨的长度比滑块的最大行程多出了15%的余量，两端设置了物理限位的结构面，即使出现驱动端过载的情况，滑块也不会脱出导轨造成设备故障。各铰接位置的转动副在建模时预留了润滑脂槽的结构空间，实际加工时可以直接在对应位置加工油槽，加装油嘴后就能实现定期润滑，减少铰接面的磨损。

　　对于结构设计从业者来说，这套模型可以作为各类往复运动设备的基础传动单元直接调用，不需要从零开始搭建曲柄、连杆、滑块的配合关系，只需要根据实际设备的行程需求、负载大小调整各零件的尺寸参数，比如增大曲柄的回转半径来提升滑块行程，或者加厚连杆的截面尺寸来提升传动负载能力，就能快速适配不同的设备设计需求。在进行运动仿真时，这套装配结构已经完成了所有配合关系的定义，只需要给曲柄添加旋转驱动，就能直接生成滑块的运动速度、加速度曲线，方便设计者提前验证运动过程中是否存在干涉，评估传动过程中的冲击载荷大小，为后续的零件强度校核、驱动电机选型提供准确的参考依据。

　　从安装维护的角度来看，这套结构采用了分层装配的设计逻辑，先将导轨基座固定在安装平台上，再依次装入滑动块、连杆组件、曲柄支撑座，最后穿入铰接销轴完成整体装配，整个装配过程不需要特殊的工装夹具，常规的内六角扳手、铜锤就能完成组装。日常维护时只需要定期检查铰接销轴的磨损情况，在导轨接触面添加润滑脂，就能保证机构长期稳定运行，维护成本远低于其他同功能的直线传动结构。在一些对安装空间有严格限制的小型设备中，还可以将双侧的曲柄支撑座做成一体式的支架，进一步压缩机构的横向安装尺寸，适配紧凑化的设备布局需求。
