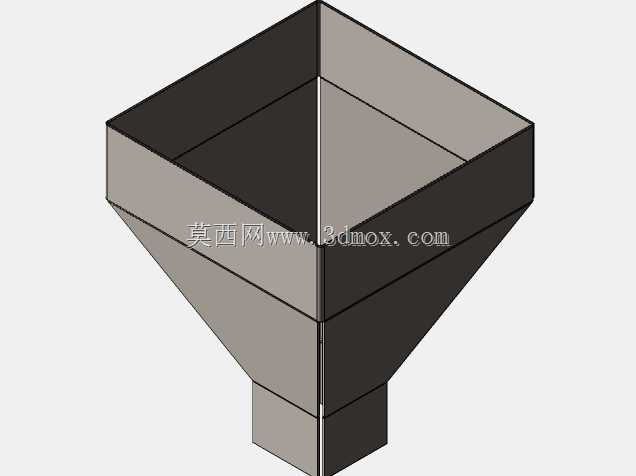

方口锥段立体式金属料斗结构设计

　　在散料处理、粉体输送、颗粒物料加工的生产场景中，这类方口锥段金属料斗是衔接上游储料单元与下游输送、计量、加工设备的核心过渡构件，常见于粮食加工、建材配料、塑料改性、化工粉体分装、五金件排序送料等工位，承担物料暂存、导流、匀速落料的作用，避免物料在衔接位置出现架桥、卡滞、撒漏的问题。从结构设计逻辑来看，该料斗采用上方下锥的过渡形式，顶部方形开口可直接对接方形出料口的储料仓、振动给料机或者人工投料平台，方形接口的法兰边可通过螺栓紧固或者焊接的方式与上游设备固定，密封性能可靠，不会出现圆形接口与方形设备对接时的边角漏料问题。锥段部分采用等斜率收缩设计，四个斜面的倾斜角度均大于对应输送物料的安息角，针对常见的塑料粒子、粮食谷物、非金属矿粉、

　　小尺寸五金冲压件等物料，斜面角度设置在55度到65度区间，可保证物料依靠自身重力沿斜面顺畅下滑，不会在锥壁粘附堆积，避免长期使用后出现物料结块、出料口径变小的问题。底部的方形出料口可直接对接螺旋输送机、真空上料机的吸料口、计量称重设备的进料端，接口尺寸匹配常规管径的输送管道，不需要额外做变径转接，减少了现场安装的适配工作量。从钣金加工的角度，该料斗所有拼接位置均采用折弯扣边后满焊的工艺，焊缝设置在棱线位置，打磨后不会在料斗内壁形成凸起的焊疤，避免物料流动时被凸起部位挂住造成残留；料斗整体采用等厚度金属板材制作，板材厚度根据实际承载的物料容重选择，常规工况下2mm到4mm的冷轧钢板或者不锈钢板即可满足强度要求，

　　针对磨琢性较强的物料可在锥段内壁衬贴耐磨高分子板，延长构件使用寿命。安装边界方面，顶部方口的外沿尺寸可根据上游设备的出料口尺寸做适配调整，常规适配1米以内边长的上游出料口，锥段的垂直高度根据上下口的尺寸差计算确定，保证斜面角度满足物料滑落要求，底部出料口的尺寸根据下游设备的进料能力匹配，避免出料速度过快造成下游设备堵料，或者出料速度过慢影响生产节拍。实际使用中，可根据需要在锥段外壁加装振动电机或者空气锤，针对流动性较差的超细粉体、易吸潮结块的物料，通过定期振打保证物料顺畅下落；也可在出料口位置加装插板阀，控制物料的通断与落料流量，不需要额外加装转接阀体。该结构没有多余的复杂构件，整体为封闭的钣金壳体，没有外露的传动部件，

　　日常维护仅需要定期检查焊缝位置是否存在磨穿漏料、检查内壁是否有物料粘附结块即可，维护成本极低，适合各类连续生产的散料处理工位长期使用。设计过程中需要重点核算锥段的斜率与物料安息角的匹配关系，避免角度过小造成物料架桥，同时要核算板材的承重能力，针对满料工况下的料斗侧壁受力做加强处理，必要时可在锥段外壁加装加强筋，避免长期满料使用后锥段出现变形，导致斜面角度变化影响落料顺畅度。
