卧式多孔布勒滚筒过滤装置结构设计

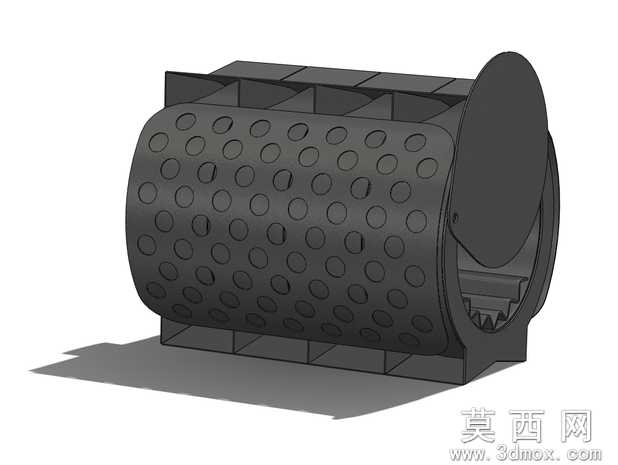

该三维模型采用SolidWorks完成全参数化建模，整体为卧式筒状过滤设备结构，建模过程中优先保证各部件装配精度，通过全局参数关联实现筒体、端盖、支撑底座等部件的尺寸联动，便于后续根据过滤流量需求调整整体规格。模型渲染阶段采用哑光深灰金属材质，还原工业过滤设备常用的碳钢喷涂质感，通过环境光遮蔽效果突出筒体表面密集排布的圆形滤孔细节，阴影投射角度贴合工业产品展示的常规布光逻辑，清晰呈现各部件的空间位置关系。结构设计上，筒体为核心过滤载体，表面均匀阵列排布圆形通孔，孔位间距经过等距计算保证过滤面积最大化的同时兼顾筒体结构强度；筒体一端设置可翻转开启的圆形端盖，端盖与筒体通过侧边铰接结构连接，开启后可快速清理筒内截留的杂质，端盖闭合后可通过卡扣结构实现密封固定；筒体底部设置多段式支撑底座，底座采用肋板加强结构，分散筒体满载时的承重压力，避免长期使用出现筒体变形问题；筒体内部靠近端盖一侧设置导流齿状结构，可引导待过滤流体均匀流向滤孔区域，避免局部滤孔过载堵塞。设计思路围绕工业固液分离场景的实用需求展开，摒弃冗余装饰结构，所有造型均服务于过滤效率提升、运维操作便捷性与结构耐用性，各部件均预留标准装配公差，可直接导出工程图用于生产加工，也可根据实际使用场景调整滤孔孔径、筒体长度、底座安装尺寸等参数，适配不同流量、不同过滤精度的工况要求，模型内部结构完整无缺失，装配关系符合机械设计规范，可用于过滤设备的方案展示、结构验证以及教学演示场景。
