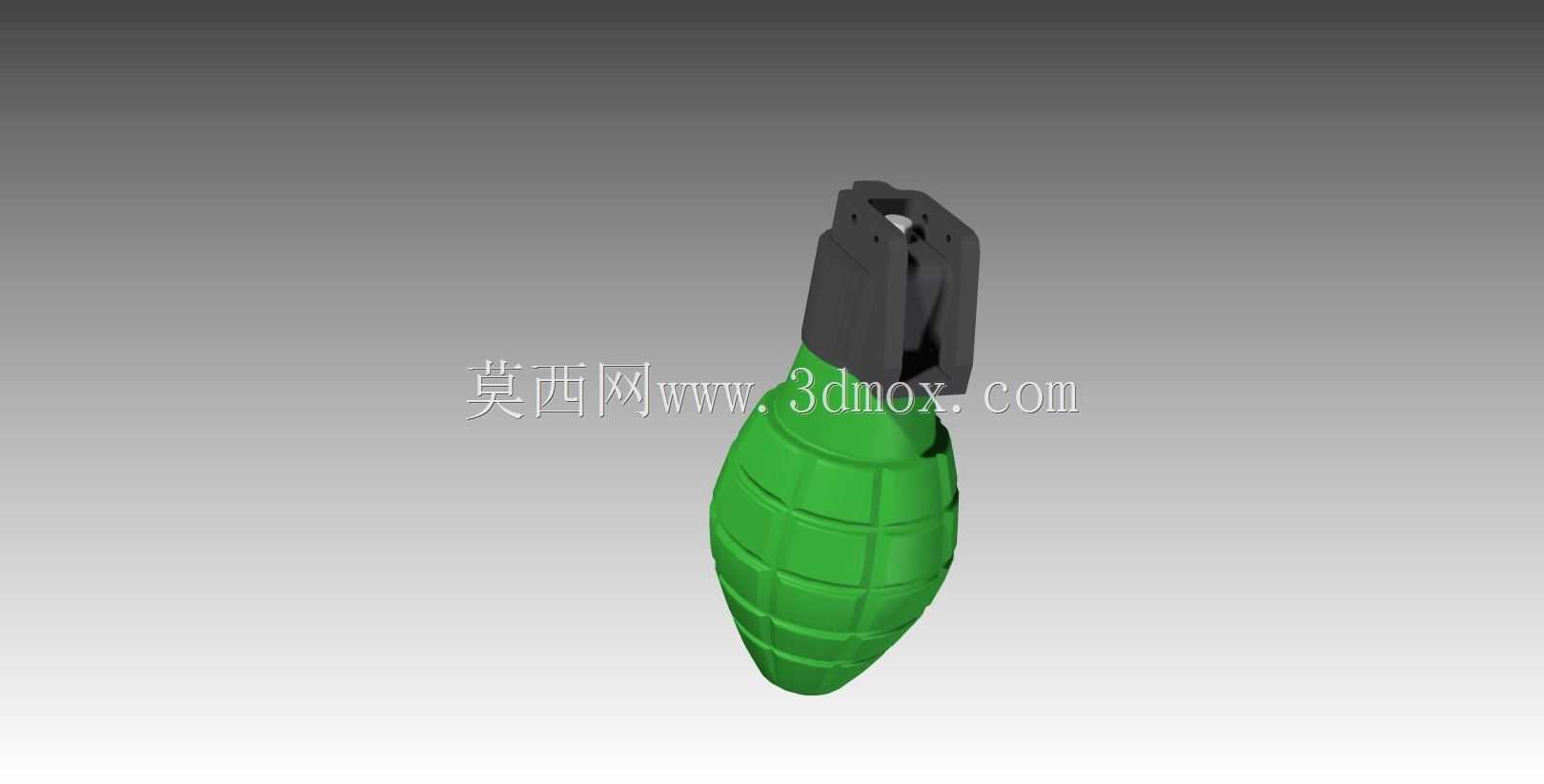

软质训练用手雷外观结构三维造型

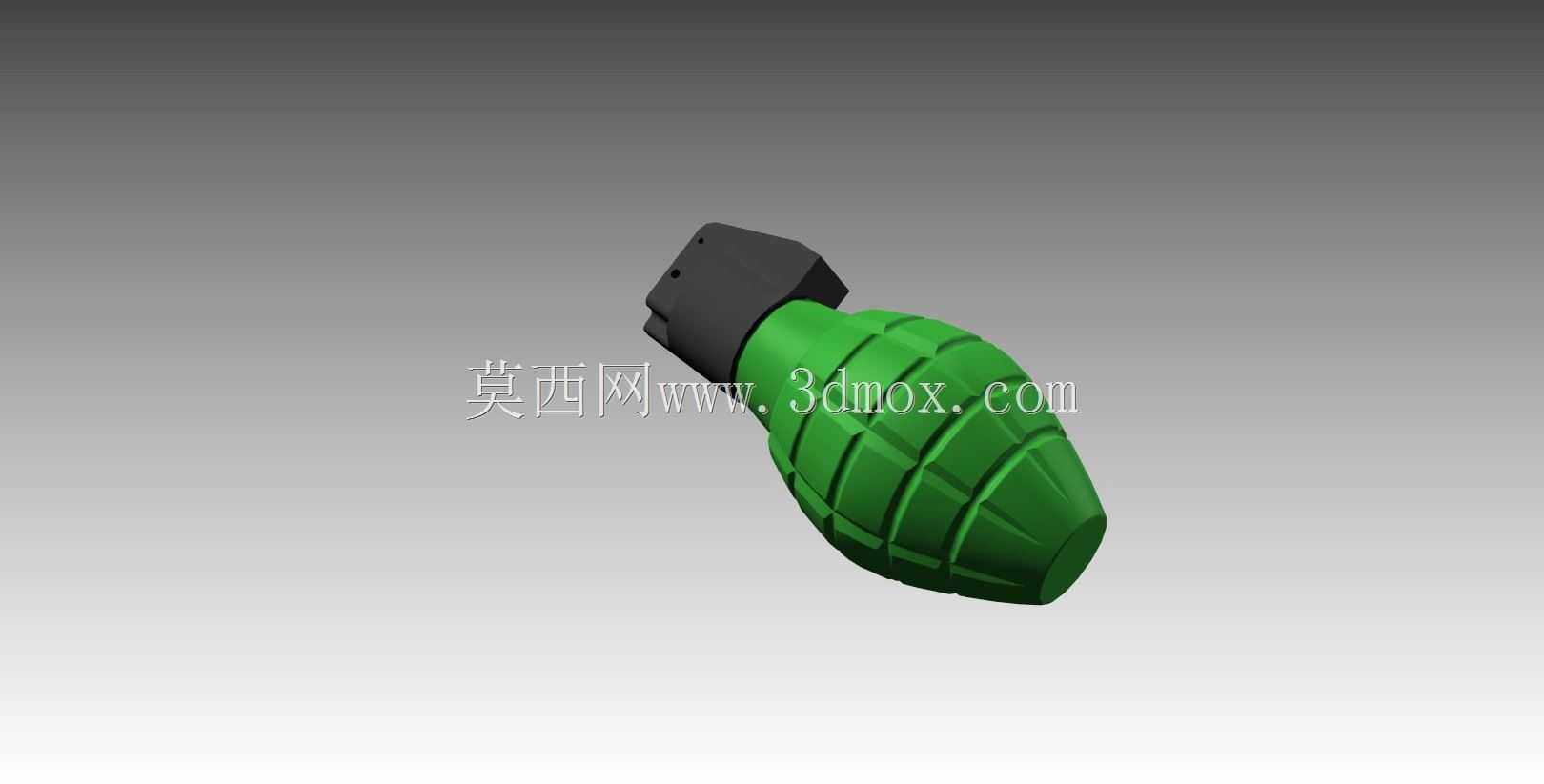

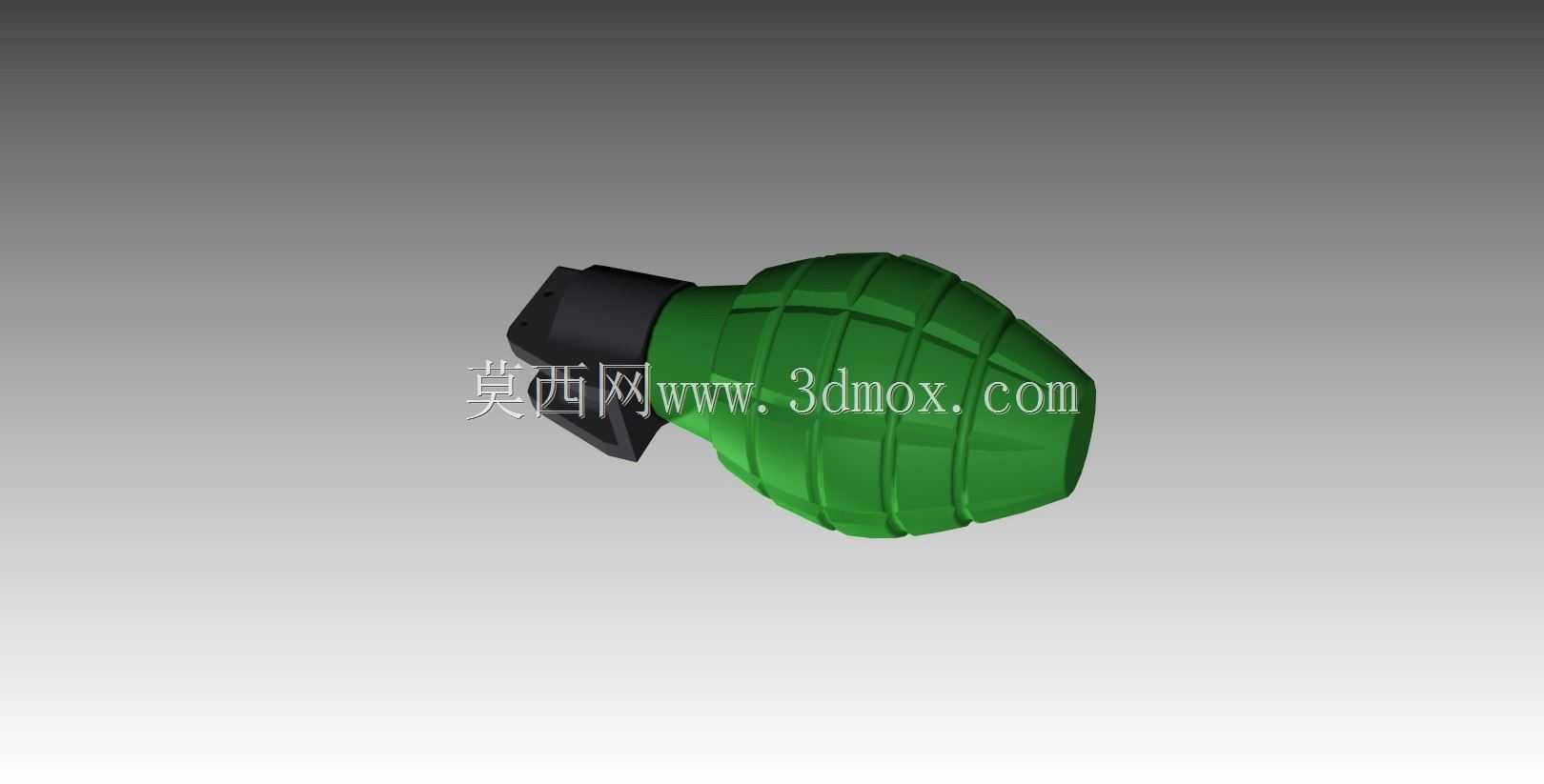

　　这款软质模拟手雷的造型设计，核心服务于战术训练、场景推演、影视道具制作等多个实际应用场景，区别于实装的金属硬质结构，整体采用软质材料适配的结构逻辑，从根源上规避训练过程中的磕碰损伤风险。从实际使用场景来看，这类模拟装备主要用于军警日常战术投弹训练、户外WARGAME竞技活动、军事主题展馆展陈、影视剧组道具筹备等场景，不同场景对结构的要求存在明显差异，建模过程中需要兼顾不同场景的适配性。

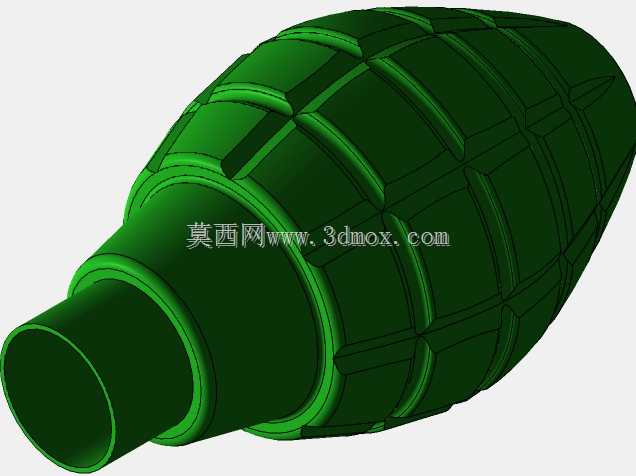

　　设计思路上，首先还原了经典防御型手雷的外观识别特征，弹体表面的纵横防滑肋条并非单纯的装饰结构，实际使用中这些肋条能够提升握持摩擦力，即使佩戴战术手套也能稳定持握，不会因为手汗、手套面料打滑导致投弹脱手。弹体主体采用椭球形回转体基础结构，在建模时通过曲面放样构建基础轮廓，再通过阵列切除的方式生成表面的防滑凹槽，所有棱边都做了R2以上的圆角处理，完全避免尖锐棱角，适配软质材料的注塑或者发泡成型工艺，不会出现应力集中导致的材料开裂问题。

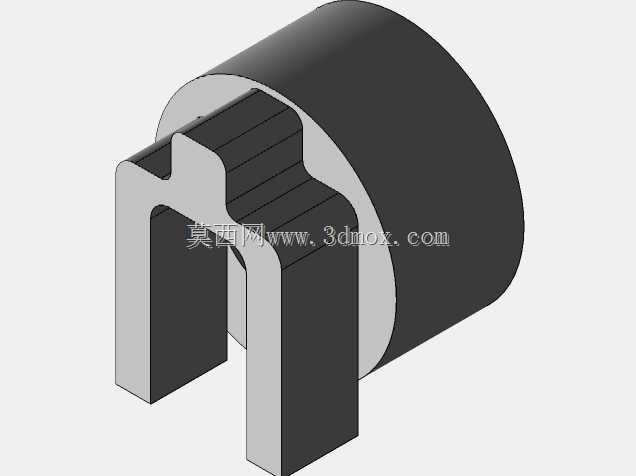

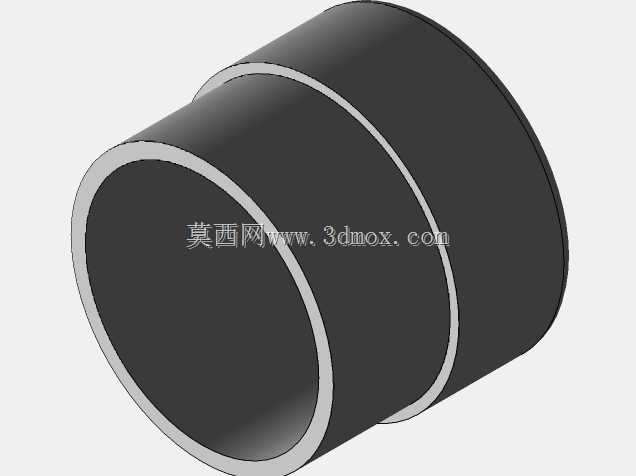

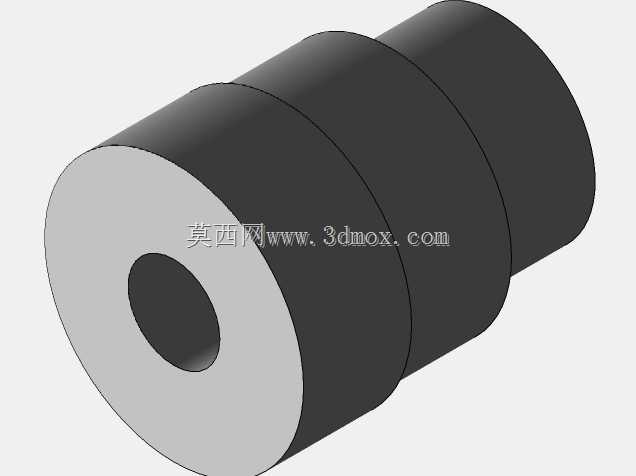

　　弹体顶部的引信座结构，做了分体式的结构设计，和弹体主体通过卡扣结构连接，实际生产中可以根据不同使用场景更换不同功能的引信模拟模块，比如带触发声响的模拟引信、带烟雾效果的演示引信，不需要更换整个弹体就能实现功能切换。引信座的尺寸按照常规手雷的握持比例设计，保险握片的突出高度控制在12mm，刚好能够被虎口自然按压，模拟真实的持握手感，保险销的拉环结构做了一体化的造型处理，避免细小零件脱落导致的误食、遗失风险，适配训练场景下的高频次反复使用需求。

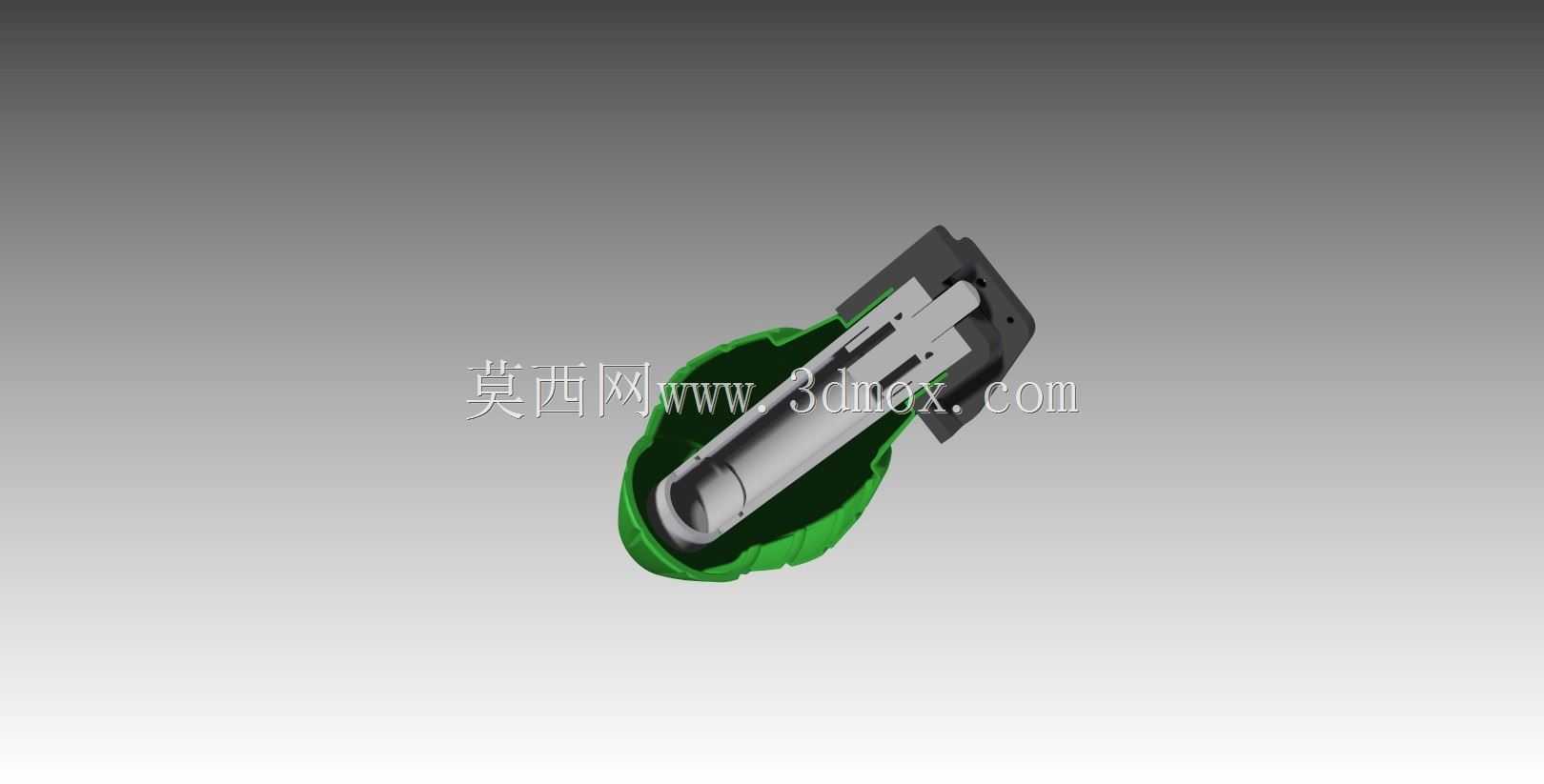

　　从安装边界和尺寸参数来看，整体弹体最大直径控制在60mm，总长度（含引信座）为110mm，和真实手雷的握持尺寸完全一致，保证训练时的肌肉记忆形成，不会因为尺寸差异导致实装操作时的手感偏差。弹体底部做了平面化处理，能够稳定放置在平面台面上，方便展陈摆放，不需要额外的支撑底座。软质弹体的壁厚设计为3mm，内部为中空结构，既能够降低整体重量，控制单枚重量在150g左右，和实弹的重量差控制在合理范围内，保证投送力度的训练准确性，同时中空结构可以预留配重块安装位，根据训练需求调整整体重量，适配不同力量等级的训练人群。

　　结构细节上，弹体表面的肋条深度控制在2mm，既能够保证足够的防滑性能，又不会因为凹槽过深导致软质材料成型时出现缺料、气泡等工艺缺陷，肋条的走向完全贴合人手握持时的手指贴合轮廓，当四指扣住弹体时，指腹刚好能够卡入肋条间隙，提升持握稳定性。引信座和弹体的连接卡扣做了周向均匀分布的4个卡爪，拆卸时只需要旋转30度即可分离，连接强度能够承受1000N以上的拉脱力，完全满足投弹训练时的冲击力要求，不会出现投出过程中弹体和引信座分离的情况。

　　针对不同应用场景的适配，建模时预留了表面处理的结构余量，比如用于展陈的模型可以在表面做哑光磨砂质感的涂层处理，模拟实弹的金属氧化质感；用于对抗训练的模型可以在表面包覆软质硅胶层，进一步降低撞击伤害；用于影视道具的模型可以在内部预留发光、发烟模块的安装空间，不需要二次破坏结构就能实现特效功能。整个模型的曲面构建全部采用G2连续过渡，没有曲面褶皱、尖角等问题，不管是用于3D打印手板验证，还是用于开模量产，都能够直接导出工程图进行工艺拆解，不需要额外的曲面修复工作。
