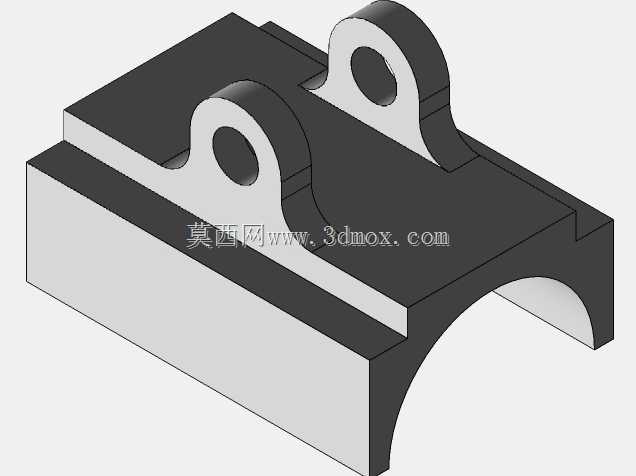

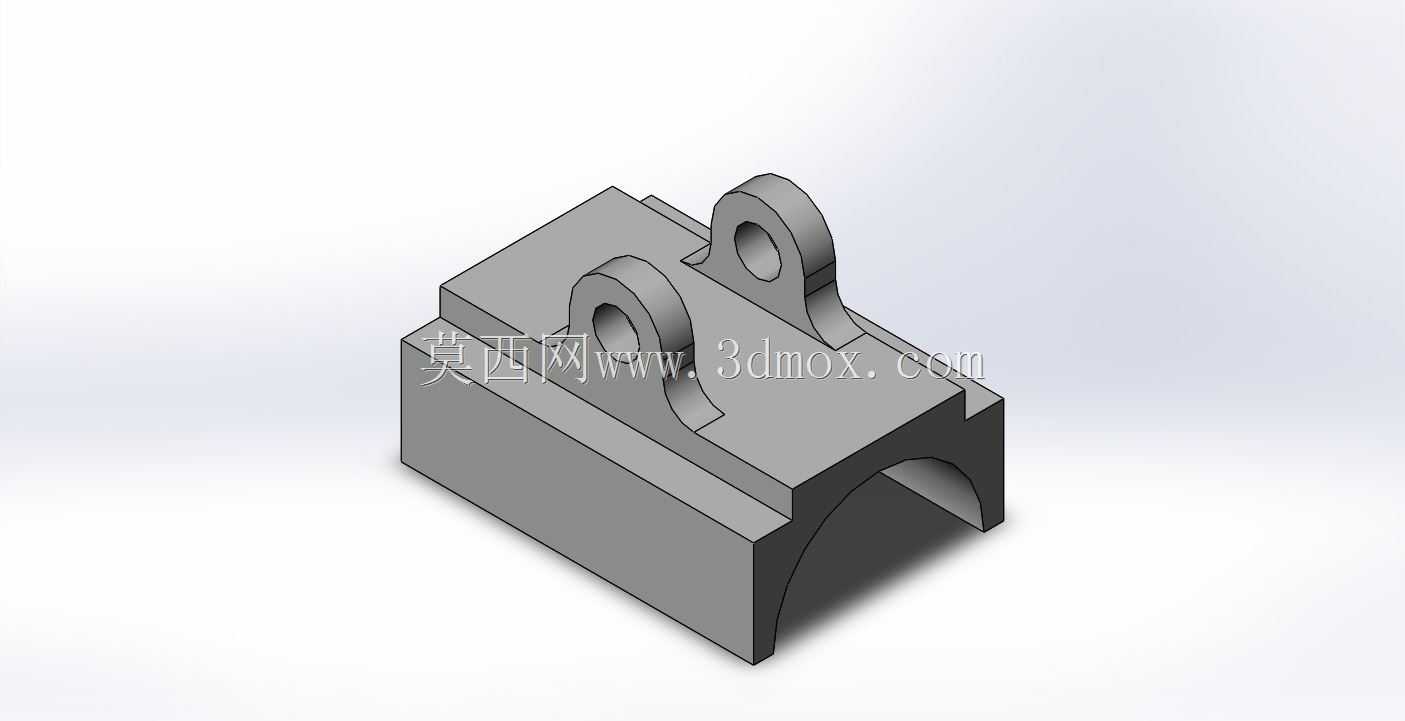

带双耳支座的半圆弧槽基座结构设计

　　在常规中小型输送线、非标工装夹具以及轻型铰接式支撑机构的设计场景中，这类带双耳铰接支座的半圆弧槽基座是非常常见的结构单元，很多刚接触结构设计的工程师在做这类零件建模时，往往容易忽略安装边界与配合公差的匹配问题，最终导致装配阶段出现干涉或者铰接转动卡滞的问题。从实际应用场景来看，这类基座通常作为固定端铰接支撑使用，底部的半圆弧槽一般是用来适配圆柱形的安装梁或者导向轴，不需要额外加工平面安装位，就能快速实现基座在圆柱型材上的定位，相比全平面安装的基座，这种带圆弧槽的结构在圆管机架、圆柱导轨的配套安装中，能大幅降低现场配做的工作量，不需要在圆柱面上铣削安装平面，直接通过圆弧面贴合后，配合顶部或者侧面的压块就能完成锁紧固定，在轻型物料架、可调节角度的导料槽支架、小型设备的翻转门铰接座上都能看到这类结构的应用。

　　从结构功能特性来看，基座主体的长方体块是整个零件的承载基础，所有受力都会通过这个块体传递到下方的安装基体上，上方伸出的两个带同轴孔的耳片，是用来安装铰接销轴的，两个耳片的间距需要和配套的铰接接头厚度匹配，间隙控制在0.1到0.2毫米之间，既不能过窄导致铰接件装不进去，也不能过宽造成铰接后横向窜动量过大。耳片上的销孔是整个零件的核心配合面，孔的圆柱度、两个孔的同轴度直接决定了铰接转动的顺畅度，建模的时候需要注意，耳片和基座主体的连接处必须做圆角过渡，不能直接直角相接，否则这个位置会出现严重的应力集中，在承受反复的铰接载荷时，很容易在根部出现断裂，尤其是在有冲击载荷的应用场景下，过渡圆角的半径不能小于耳片厚度的五分之一。底部的半圆弧槽，其半径需要和配套安装的圆柱轴或者圆管的外半径保持一致，公差建议取h7到h8之间，保证贴合面的接触面积足够，避免锁紧后出现点接触导致基座晃动。

　　在设计思路上，这类零件优先采用型材下料后机加工的工艺路线，主体部分可以直接选用方钢下料，减少铣削的加工量，两个耳片如果和主体一体加工的话，材料利用率会稍低，但是整体结构强度更好，不需要额外做焊接连接，避免焊接变形带来的孔位偏差。如果是批量较大的应用场景，也可以采用铸造成型后再精加工销孔和圆弧槽的工艺，能进一步降低材料成本，不过铸造件需要注意拔模斜度的设置，耳片位置的拔模方向要和销孔的轴线垂直，避免后续加工销孔的时候出现壁厚不均的问题。建模过程中，首先要确定的是安装边界：底部圆弧槽的中心高度决定了整个铰接点的安装高度，两个耳片的外侧间距不能超过安装位置的可用宽度，避免和周边的结构件产生干涉，销孔的中心到基座底面的高度尺寸，需要和配套的铰接件转动半径匹配，保证铰接件转动时不会和基座主体产生碰撞。

　　尺寸设计上，基座主体的壁厚要根据实际承载来确定，一般来说，轻型载荷下主体壁厚不小于8毫米，中型载荷下要提升到12毫米以上，耳片的厚度不能小于销孔直径的三分之二，否则耳片在承受径向载荷的时候容易出现变形，销孔的直径要根据铰接销轴的剪切强度来计算，常规工况下，销孔直径比销轴大0.02到0.03毫米即可，属于间隙配合，方便装配同时不会有过大的晃动。圆弧槽的轴向长度要和基座的宽度保持一致，两端可以做小的倒角，去除加工毛刺，同时也方便在安装的时候对准圆柱安装面。另外需要注意的是，两个耳片的销孔在加工时必须一次装夹完成镗削，保证同轴度，建模的时候可以在两个耳片之间预留退刀槽，方便后续铰孔或者镗孔加工的时候刀具退出，退刀槽的宽度不用太大，2到3毫米就足够，不会影响耳片的结构强度。这类零件在实际使用中，通常还会在销孔内加装铜套或者自润滑轴承，所以建模的时候销孔的尺寸要考虑衬套的压装余量，一般压装钢套的话，孔的公差要取H7，保证衬套压入后不会松动。很多新手在做这类基础零件建模的时候，往往只关注外形的相似度，忽略了这些工艺和装配层面的细节，导致建出来的模型看着像，但是实际没法指导生产，做基础零件建模的时候，每一个特征的设置都要对应实际的加工和装配需求，不能凭空画外形。
