带凸台圆柱筒的组合式基座结构件

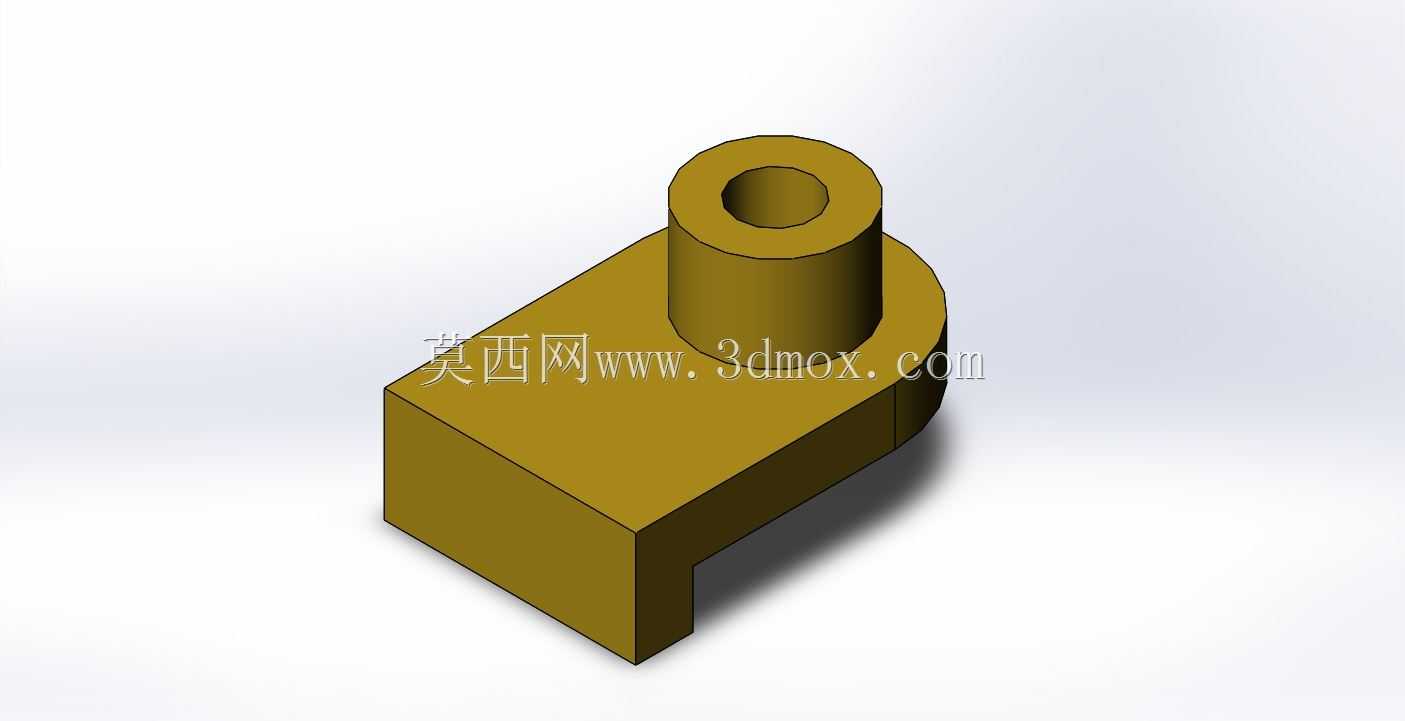

　　这类组合式基座结构件，在轻工自动化输送线的侧边定位模块、小型工装夹具的固定承载单元里十分常见，日常做设备改型时经常会碰到类似的结构需求，很多新手建模时容易忽略安装边界的干涉问题，最后出工程图或者做装配时才发现配合公差留得不合理。从结构功能来看，下方的切角矩形基座是主要的承载基体，一侧做直边切角是为了避让相邻安装位的型材角码，很多输送线的铝型材框架拼接处，角码会突出安装面2到3毫米，如果基座做全圆角或者完整矩形，安装时就会被角码顶住，没法贴紧安装基准面，这个切角的尺寸一般要比现场常用的角码突出量大1.5毫米左右，留足安装调整的间隙，避免装配时强行锁附导致零件变形。基座上方的立式圆柱筒是核心的功能连接位，中间的通孔用来穿装导向轴或者紧定螺钉，圆柱筒和基座的衔接处做了自然的圆角过渡，不是生硬的直角拼接，这是因为直角衔接的位置在注塑或者铣削加工时容易产生应力集中，如果这个零件用POM或者尼龙材质机加工，直角处受侧向力的时候很容易出现开裂，做R2到R3的过渡圆角就能大幅降低应力集中系数，提升零件的抗冲击能力。

　　从安装边界来说，基座底部是完全平整的安装面，设计时要保证平面度在0.05毫米以内，不然锁附到型材或者工作台面上的时候，零件会出现翘曲，上方圆柱筒的通孔同轴度就会受影响，穿入的导向轴会出现卡滞，没法顺畅滑动。基座上的安装孔位（图中未完全展示但这类结构常规配置）一般会做沉头设计，沉头深度要匹配所用内六角螺丝的头部高度，保证螺丝锁附后头部不突出安装面，避免和上方移动的工件产生刮擦。圆柱筒的外径和通孔内径的比例一般控制在2.5:1左右，壁厚太薄的话，紧定螺钉锁附时会把筒壁撑变形，太厚的话又会增加不必要的材料重量，对于小型自动化设备来说，每个结构件的重量控制都很重要，尤其是移动模组上的安装件，过重会增加伺服电机的负载，影响设备的运行响应速度。

　　设计这类零件的时候，建模顺序其实很有讲究，不要先画圆柱再拼基座，应该先以安装基准面为草图平面，画出带切角的基座截面，拉伸到对应高度后，再在基座上表面的对应位置绘制圆柱的同心圆草图，拉伸凸台做出圆柱筒，之后再抽壳或者切除出中间的通孔，最后添加衔接处的过渡圆角和安装孔特征。这样建模的好处是，所有特征的基准都统一在底部安装面上，后续修改尺寸的时候，比如要调整基座的长度或者圆柱筒的高度，不会出现特征参考丢失的报错，很多新手建模时随便选参考面，后期改图的时候特征树一片红，要花大量时间修复参考。另外要注意圆柱筒的轴线要和基座的安装面保持严格垂直，垂直度公差一般要控制在0.02毫米以内，如果垂直度超差，穿在筒里的导向轴就会倾斜，带动上面的检测或者执行元件偏离工作位置，导致设备出现检测误判或者执行动作不到位的故障。

　　在实际应用场景里，这类零件常用来安装光纤传感器支架、小型气动接头的固定座，或者是薄型气缸的侧向辅助支撑，因为结构简单，加工成本低，不管是3D打印打样做功能验证，还是用铝块、尼龙块批量机加工都很方便。设计时还要考虑零件的维护便利性，圆柱筒的侧壁一般会预留一个紧定螺钉的螺纹孔，用来固定穿入的轴件，螺纹孔的位置不要太靠近基座衔接处，不然锁螺钉的时候扳手会被基座挡住，操作空间不足，至少要留够8毫米的扳手操作间隙，不然现场装配或者维护换件的时候，工人要花很长时间拧螺钉，影响设备的组装和维护效率。另外基座的非安装侧边做半圆弧过渡，除了减少应力集中，也能避免尖锐的直角划伤操作人员，车间里设备维护时工人经常会伸手到设备内部调整零件，尖锐棱边很容易造成工伤，所有外露的非配合棱边都要做倒钝处理，这是结构设计里很容易被忽略的细节，但直接关系到现场使用的安全性。
