皮带输送机滚筒组件三维结构设计

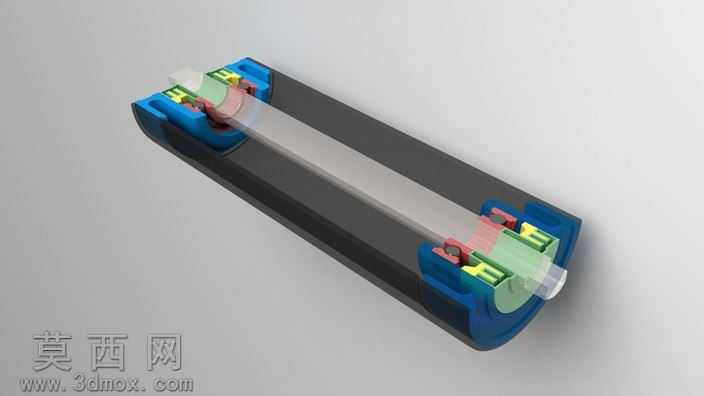

本模型为皮带输送机配套的滚筒组件三维设计成果，建模过程中严格遵循带式输送机的实际传动设计规范，完整还原了滚筒组件的全部装配结构。建模阶段先以基准轴为核心搭建装配定位体系，依次完成滚筒主体、支撑轴承座、安装支架、端部密封组件、传动连接端的零件建模，每个零件的尺寸比例均参考通用皮带机的行业设计标准设定，确保各部件间的装配间隙符合实际机械装配的公差要求。渲染阶段针对不同零件赋予了贴合实际工业场景的材质属性：滚筒外覆的橡胶层设置为哑光黑橡胶材质，还原其增大摩擦、保护皮带的功能特性；金属轴、轴承座、安装支架采用磨砂金属材质，模拟碳钢机加工后的表面质感；端部的密封件、定位卡簧分别赋予橡胶与彩色标识材质，清晰区分不同功能的零件，让整体装配关系一目了然。结构设计上，该滚筒组件采用两端简支的支撑结构，中间的滚筒主体通过轴承与传动轴连接，传动轴两端通过支架固定在安装底座上，端部设置有传动连接位，可与驱动装置连接传递扭矩，同时预留了轴承的密封与润滑结构，避免输送过程中粉尘进入轴承影响使用寿命。设计思路围绕皮带输送机的实际运行需求展开，滚筒作为皮带输送机的核心承载与传动部件，既要承担皮带及输送物料的重量，还要传递驱动扭矩带动皮带运转，因此建模时重点还原了滚筒与轴的配合结构、轴承的安装定位结构、支架的支撑受力结构，确保模型不仅具备外观展示效果，更能清晰呈现该部件的实际工作原理与装配逻辑，可用于机械设计教学、输送设备方案展示、零部件结构参考等场景，帮助使用者直观理解皮带输送机滚筒的组成结构与工作方式。
