机动式辊筒驱动输送机三维设计

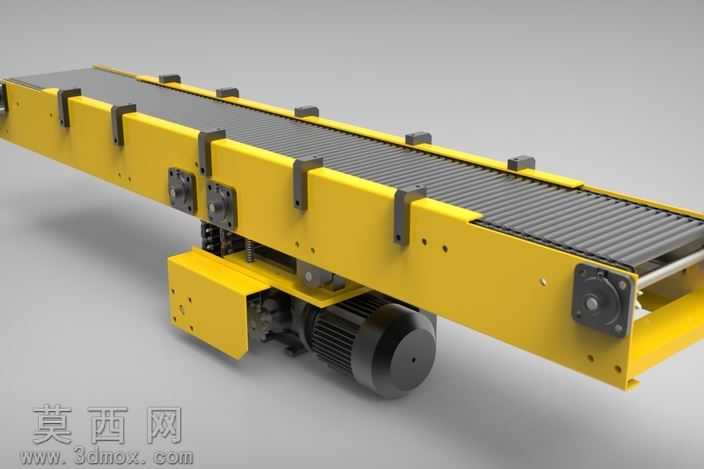

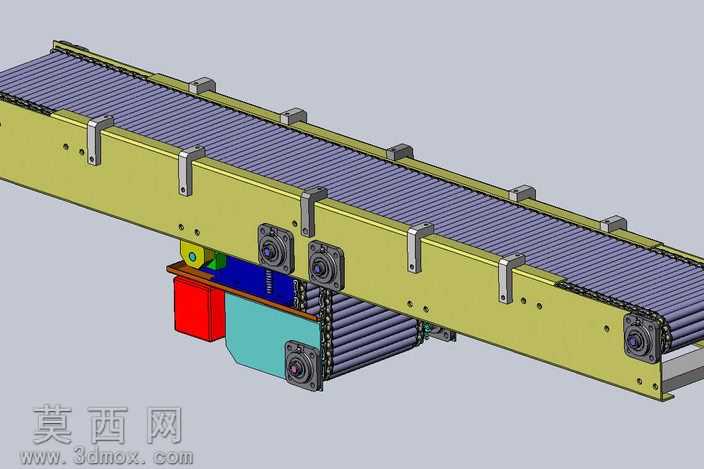

本模型为机动式辊筒驱动输送机，整体采用三维参数化建模完成，建模过程中对各零部件进行了独立的零件绘制与装配约束校验，完整还原了设备的实际装配逻辑与运行配合关系。模型渲染阶段对不同部件赋予了差异化的材质属性：机架主体采用哑光金属漆材质模拟工业钣金喷涂效果，输送辊筒采用抛光金属材质体现加工件的金属质感，驱动端的护罩部件分别采用工程塑料与钣金材质区分，紧固件、轴承座等标准件均还原了发黑镀锌的表面处理效果，整体渲染效果贴合工业设备的真实外观质感。结构设计上，该输送机采用侧边集成驱动的布局形式，将驱动电机、传动组件集成布置于机架侧下方，有效节省设备安装空间；输送面由多根平行排布的辊筒组成，辊筒两端通过带座轴承固定在两侧机架上，保证辊筒转动的同轴度与运行稳定性；机架采用折弯钣金拼接结构，通过等距布置的压块对辊筒安装位进行限位加固，提升机架整体的结构刚性；驱动端通过链传动结构将动力传递至各输送辊筒，可实现物料的平稳连续输送，同时侧下方的护罩结构可对传动部件进行安全防护，避免生产过程中异物卷入传动区域。设计过程中充分考虑了设备的实用性与装配合理性，各零部件均预留了合理的安装间隙与维护空间，标准件均采用通用工业规格，可直接适配常规加工与采购需求；整体结构紧凑，传动路径简洁，可根据实际生产场景调整输送长度与辊筒间距，适配不同尺寸规格的物料输送需求，可广泛应用于生产流水线、物料转运等场景的方案设计与结构参考。
