自行车减震用带挂钩圆柱螺旋弹簧结构

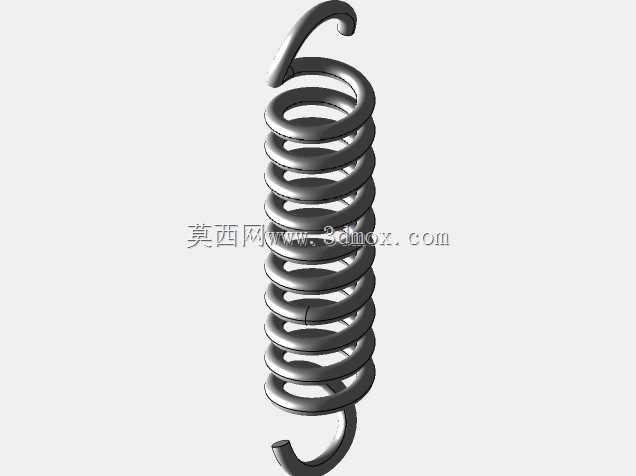

　　日常做代步自行车、运动山地车的减震结构选型时，这类带端部挂钩的圆柱螺旋拉伸弹簧是很常见的弹性缓冲零件，它不需要额外设计复杂的安装座，依靠两端弯折成型的挂钩就能直接挂接在车架与减震摆臂的预留挂点上，装配效率比压簧搭配固定座的结构高不少，在民用通勤车的后减震、鞍座减震结构里应用十分广泛。从功能特性上看，这类弹簧的核心作用是吸收路面传递到车架的颠簸冲击力，当车轮压过路面凸起、凹坑时，摆臂会带动弹簧产生拉伸形变，把冲击动能转化为弹簧的弹性势能，再通过形变复位过程缓慢释放能量，避免刚性冲击直接传递到骑行者身上，提升骑行过程的平顺性。做这个弹簧的三维建模时，首先要确定的是有效圈数与中径参数，这两个参数直接决定弹簧的刚度系数，

　　也就是单位拉伸长度对应的回弹拉力，刚度选得太大，减震效果偏硬，小颠簸过滤不掉；刚度选得太小，重载下弹簧容易出现并圈失效，甚至超出弹性极限产生塑性变形，没法正常复位。建模过程里，两端的挂钩结构是重点，不能直接用简单的圆弧扫掠应付，挂钩的弯折半径要匹配常用的车架挂销轴径，弯折处的曲率不能过小，否则实际生产时冷弯过程中容易在弯折处产生应力集中，长期交变载荷下会从弯折位置出现断裂，这也是很多劣质自行车弹簧容易断钩的核心原因。安装边界方面，弹簧的自由长度要匹配车架减震位的静态安装距，保证车辆空载时弹簧有轻微的预拉伸量，不会在骑行过程中因为摆臂小幅跳动出现挂钩脱开的情况；弹簧的外径要预留足够的摆动间隙，避免减震动作过程中弹簧外圈和车架管壁、

　　挡泥板支架产生摩擦剐蹭，时间长了磨损弹簧钢丝导致断裂。钢丝直径的选择要结合自行车的额定载重，普通通勤车选1.8mm到2.5mm直径的碳素弹簧钢丝就能满足强度要求，运动山地车因为冲击载荷更大，会选用更粗的钢丝或者合金弹簧钢丝材质，保证大冲击下不会出现永久变形。建模时还要注意弹簧两端挂钩的相对角度，要和车架上两个挂点的安装角度匹配，不然装配时挂钩会出现别劲的情况，强行安装会让弹簧长期承受附加的扭转应力，大幅缩短使用寿命。实际装车验证的时候，要反复测试全行程拉伸状态下的弹簧长度，保证弹簧拉伸到最大行程时，有效圈之间还留有微小间隙，不会出现刚性并圈的情况，否则并圈瞬间的刚性冲击会直接传递到车架，不仅失去减震作用，还可能震裂车架的焊接部位。这类弹簧的表面处理一般采用喷塑或者电泳工艺，避免户外骑行时沾到雨水产生锈蚀，建模时不需要特意做表面涂层的厚度，只要在工程图标注时注明表面处理要求和防腐等级即可。
