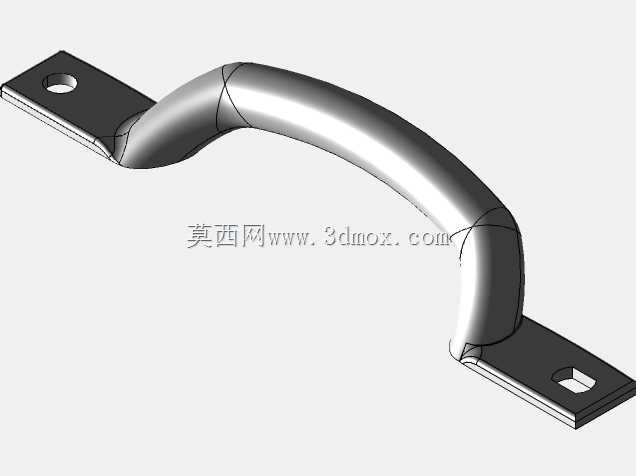

弯管式带安装耳弧形金属拉手结构

　　这类带双侧安装耳的弧形弯管拉手，在工业设备、箱体柜体、户外设施上的应用十分普遍，日常做结构选型时经常会碰到这类零件的适配设计。不同于直杆式拉手，弧形弯管的形态首先考虑的是握持时的人机贴合度，人手抓握时掌心与管身的接触面积更大，施力时不会出现局部硌手的问题，尤其是需要频繁开合、带一定自重的检修门、设备防护门，握持施力的顺畅度直接影响日常操作的体验。

　　从结构设计逻辑来看，两端的扁平安装耳是整个零件的受力核心，安装耳上预留的安装孔位，需要匹配常用的螺栓规格，孔位到弯管根部的过渡区域做了平滑的圆弧收边，避免弯管与安装片衔接处出现应力集中，在承受反复拉拽载荷时，不会在衔接位置出现断裂失效。弯管部分的曲率半径经过反复校核，既保证了握持时的内部空间足够成年人四指伸入，又不会因为弧度过大导致整体外凸尺寸超标，占用过多设备外部的安装空间。

　　实际选型时首先要确认安装边界，两个安装耳的孔中心距是核心安装尺寸，需要和门板或设备框架上的预装孔位完全对齐，安装耳的扁平厚度要匹配对应螺栓的锁紧长度，避免螺栓过长顶穿门板内侧、或是过短无法提供足够的锁紧力。弯管部分的外凸高度，即管身最外侧到安装面的垂直距离，需要根据使用场景调整：如果是经常有人员通行的设备外侧，外凸高度要控制在合理范围，避免过往人员磕碰；如果是需要佩戴劳保手套操作的场景，就要适当加大外凸高度，保证戴手套时也能顺利抓握管身。

　　从受力特性来看，这类拉手的载荷传递路径非常清晰：人手施加的拉拽力通过弯管管壁传递到两端的安装耳，再通过锁紧螺栓分散到安装基体上，所以弯管的管壁厚度、安装耳与弯管的连接强度是决定整体承重能力的关键。设计时会在弯管和安装耳的衔接位置做局部加厚处理，或是采用一体弯折成型的工艺减少焊接接缝，避免长期受交变载荷时焊缝开裂。安装耳上的孔位会根据场景选择圆孔或是长圆孔，长圆孔的设计可以补偿安装时的孔位加工误差，降低现场安装的对位难度，尤其是大型设备框架焊接后存在轻微变形的场景，带调节余量的孔位能大幅提升安装效率。

　　这类构件的表面处理通常会根据使用环境选择，普通室内设备场景可以做喷塑或是镀锌处理，提升防锈能力的同时兼顾外观质感；户外或是有腐蚀介质的场景，则会选择不锈钢材质搭配抛光或是钝化处理，保证长期使用不会出现锈蚀脱落。不同于外露式的装饰性拉手，这类工业用拉手的设计优先级永远是可靠性优先，所有的圆弧过渡、尺寸设定都是围绕长期反复使用的耐用性展开，不会为了外观造型牺牲结构强度，比如弯管的弯折处不会做过小的曲率半径，避免弯折过程中管壁出现拉伤变薄，影响整体的结构强度。

　　在做三维建模时，需要特别注意弯管部分的曲率连续性，保证管身的曲面顺滑无折痕，安装耳与弯管的衔接面要做完全的贴合处理，模拟实际生产中的焊接或是一体成型的连接状态，安装孔的位置要标注清晰的形位公差，保证两个安装孔的同轴度、孔位与安装面的垂直度，避免实际安装时出现螺栓无法穿入、安装后拉手歪斜的问题。同时要预留出螺栓安装的操作空间，保证锁紧工具能够顺利到达螺栓位置，不会被弯管部分干涉，这些细节都是实际选型和建模时容易忽略，但直接影响最终使用体验的关键点。
