带三角定位端叠层缓冲橡胶脚垫结构

　　做设备装配调试的同行大多有体会，小型机电设备、桌面型检测仪器、便携动力装置的底部支撑件，从来不是随便垫一块橡胶就能解决问题——既要抵消设备运行时的高频微幅振动，避免振动传递到安装台面产生共振异响，又要保证支撑的垂直刚度足够，不会因为设备自重出现过度压缩导致设备倾斜，还要兼顾安装定位的便利性，不用反复调整脚垫位置就能保证设备摆放的水平度，这款叠层结构的橡胶脚垫，就是针对这类125毫升量级小型便携设备的支撑需求设计的。

　　从实际应用场景来看，这类脚垫主要适配小型手持配套动力单元、桌面式微量给药装置、便携型检测采样设备这类自重不大、运行时存在连续微幅振动的产品，这类设备通常不会设计复杂的底部调平结构，全靠脚垫本身的形变能力适配不平整的放置台面，同时隔绝振动向外传递。很多刚入行的结构设计师做这类支撑件时，容易直接选实心圆柱橡胶垫，实际装机测试才会发现问题：实心橡胶的垂直刚度过大，小载荷下形变量不足，遇到台面有轻微凹凸的时候，某个脚垫就会悬空，设备放置不稳；要是把橡胶硬度做低，又会出现侧向刚度不足的问题，设备受到侧向触碰时容易出现滑移，甚至侧翻。

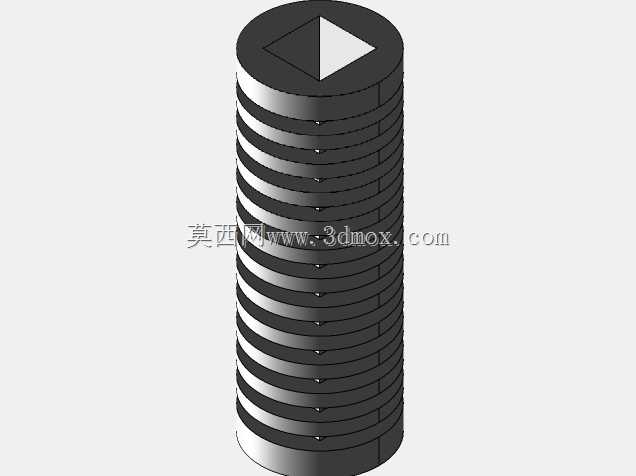

　　这款脚垫采用叠层环槽的结构设计，就是针对性解决这个矛盾：整个主体为圆柱外形，外圆周面加工多道等距的环形凹槽，把实心柱体分割成多层连续的环形橡胶肋条，每一层肋条都可以独立产生压缩形变，在相同的橡胶硬度、相同的整体高度下，叠层结构的垂直压缩行程比实心圆柱结构高40%左右，哪怕放置台面存在0.5mm以内的平面度误差，对应位置的脚垫肋条也能通过自身形变补偿间隙，保证四个支撑点都能均匀受力，不会出现单点悬空的情况。同时环形凹槽的存在也增加了橡胶件的形变阻尼，设备运行产生的高频振动传递到脚垫时，每一层肋条的形变都会消耗一部分振动能量，比实心橡胶垫的减振效率高不少，能有效避免振动传递到台面产生的二次噪声。

　　脚垫的顶端设计了内嵌式的三角定位结构，不是常见的圆形或者方形定位凸台，三角形的定位结构有个很实用的优势：安装时不存在对位角度偏差的问题，只要三角凸台卡入设备底座对应的三角凹槽，脚垫就不会出现相对转动，哪怕设备长期运行产生微幅振动，脚垫也不会因为和底座之间的相对摩擦出现移位、松脱。相比圆形定位柱需要额外做防转结构，三角定位的结构更简单，注塑或者模压橡胶的时候直接一体成型，不需要后续二次加工，装配的时候也不用找正角度，对准凹槽按进去就行，能提升装配线的作业效率。

　　从安装边界尺寸来看，这款脚垫的整体外径适配小型设备的底部安装空间，不会突出设备外壳轮廓，避免运输或者挪动的时候脚垫被外物勾挂扯落；整体高度经过匹配计算，在设备额定自重下的压缩量控制在总高度的10%以内，既保证足够的缓冲行程，又不会让设备的整体高度出现明显变化，不会影响设备和周边配套部件的对接精度。脚垫的底部为平整端面，没有额外的防滑纹路，这也是针对应用场景做的取舍：这类小型设备通常放置在光洁的实验台面、设备金属台面上，平整的橡胶端面和光滑台面的接触面积更大，静摩擦系数反而比带纹路的表面更高，不会因为纹路的存在减少实际接触面积，同时平整端面模压的时候更容易保证平面度，不会因为纹路的成型误差导致脚垫本身出现翘曲。

　　在材料选型逻辑上，这类脚垫选用中等硬度的耐油丁腈橡胶，适配车间、实验室等常见的使用环境，哪怕台面上有少量的机油、试剂飞溅，也不会出现橡胶溶胀、变硬开裂的问题，长期使用的压缩永久变形率控制在较低水平，不会用个一年半载就出现脚垫被压瘪、失去弹性的情况。设计的时候也特意做了结构圆角处理，所有的环形凹槽的槽底、顶端三角结构的棱边、底部端面的外边缘都做了小圆弧过渡，避免应力集中导致橡胶件在反复形变过程中出现开裂，延长产品的使用寿命。

　　实际做结构验证的时候，这款脚垫的侧向刚度也经过匹配，在受到正常的侧向触碰力时，叠层结构的侧向形变量很小，不会让设备出现明显的倾斜偏移，同时又能吸收一部分侧向的冲击载荷，比如设备被轻微碰撞的时候，脚垫的微幅形变可以抵消一部分冲击力，避免设备外壳直接硬接触台面出现磕碰损伤。和常见的螺钉固定式可调脚垫相比，这款脚垫不需要在设备底座上攻丝、安装调节螺杆，直接卡入底座的安装槽即可，零件数量少，装配工序简单，成本也更低，非常适合大批量生产的小型民用、工业用小型设备使用。
